由于Quartus II较高的版本 取消了自带的仿真器 （9.0版本仍可使用），所以必须要下载一个第三方仿真软件。
此处我下载的是 Modelsim 软件。（使用较广，可自行搜索下载）
因此，此处主要讲解如何通过在Quartus软件中进行相关配置操作与Modelism相联，从而实现在Quartus中直接进行VWF仿真，达到与9.0等之前版本类似的仿真效果；（当然，直接打开Modelsim进行仿真也是可行的）

二.配置过程

使用软件：Quartus II 17.0，Modelsim 10.1。

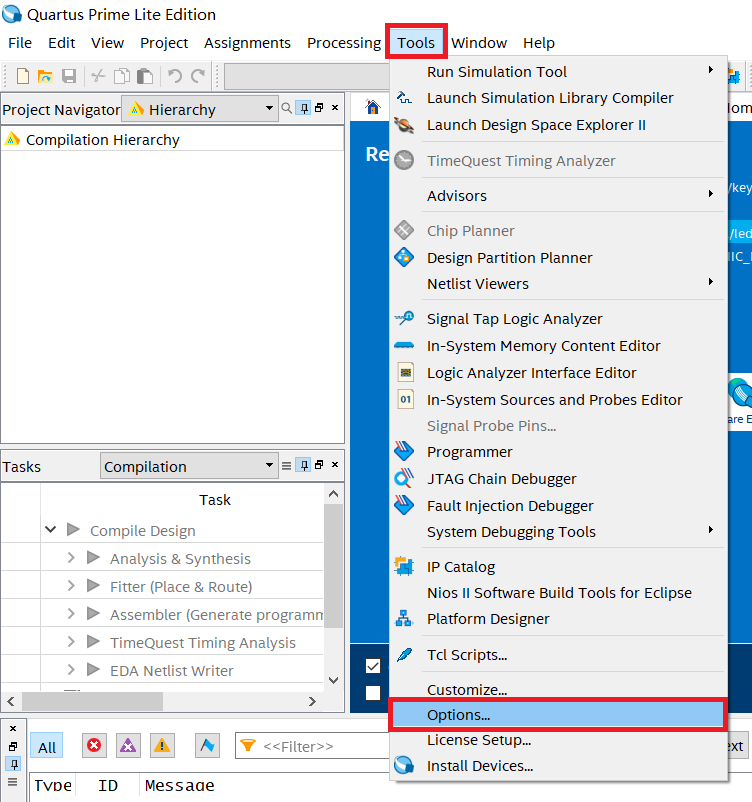

1.在Quartus中添加Modelsim路径

此处的路径是Modelsim.exe所在的位置，如果不清楚可以右击Modelsim的桌面快捷方式，点击属性从中查看。

2.创建工程

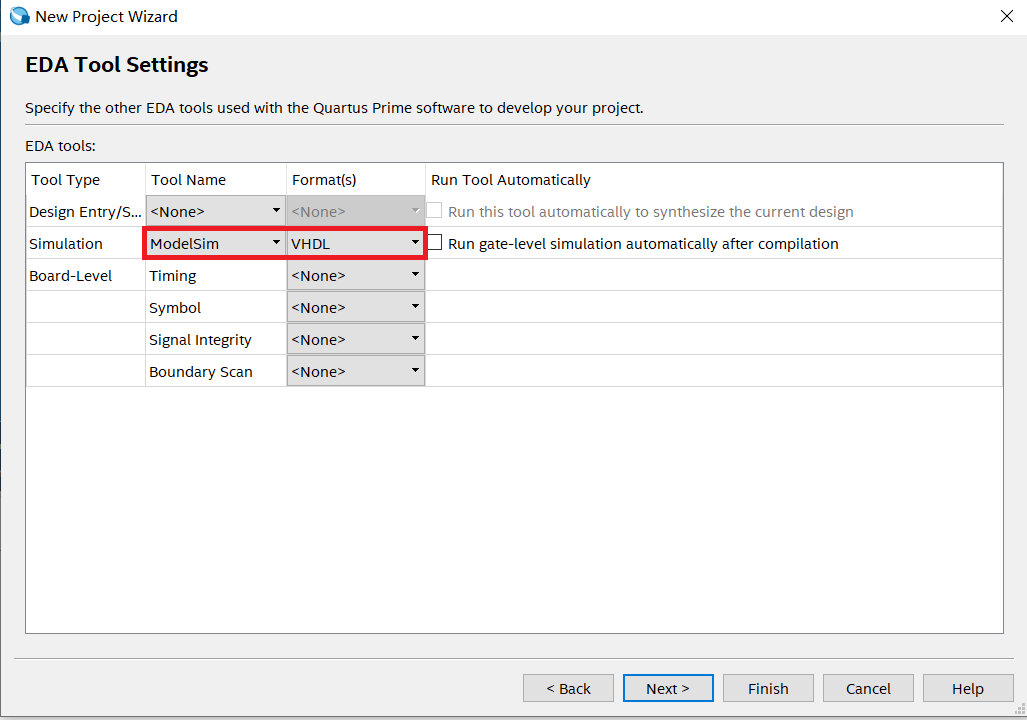

创建工程的其他操作无变化，只需要如下图所示，选择仿真工具和语言（此处使用VHDL语言，Verilog HDL基本类似）。

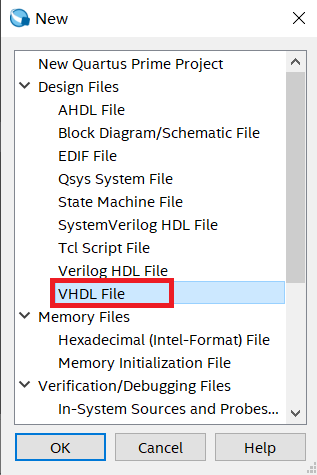

新建VHDL文件并进行代码编写和编译。

此为一个乘法器电路。

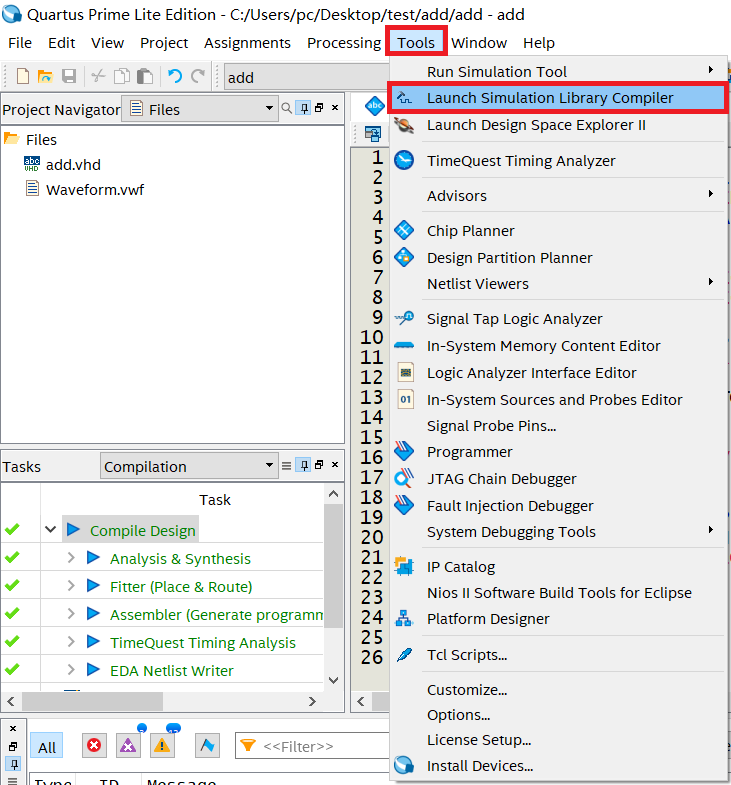

三.添加仿真库至工程

必须先进行此操作，否则波形仿真时将出现错误提示。

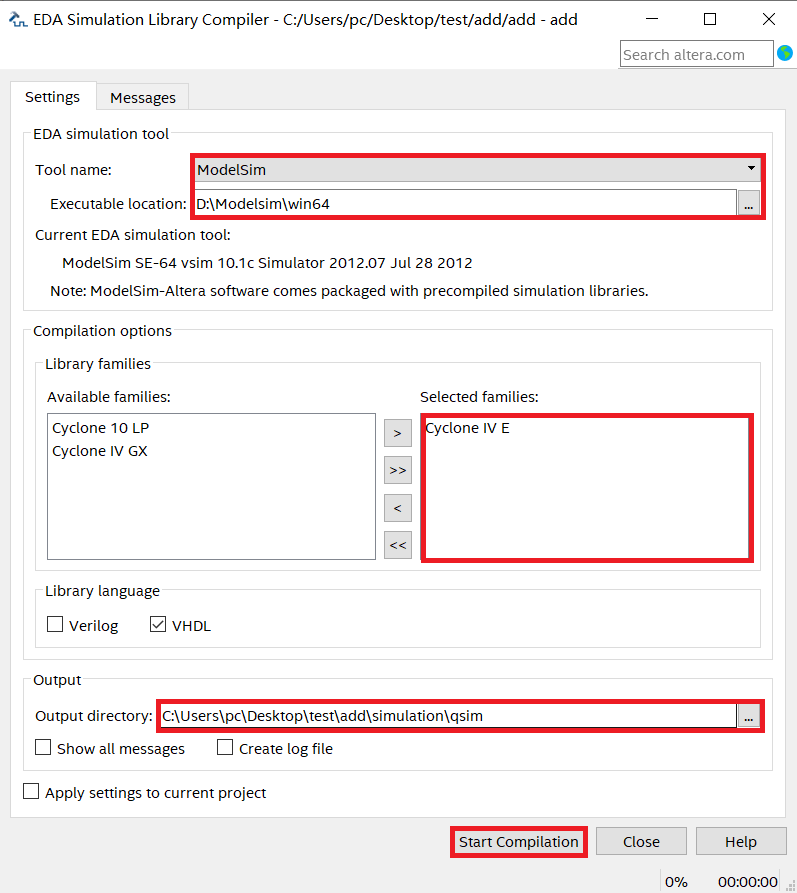

此处要进行修改的一般是 第三个红色方框 ，其余在创建工程时即已经配置完毕。第三个红色方框是用于 存储仿真库的路径 。一般是此工程文件夹中找到并选择 simulation—>qsim 。最后单击Start Compilation。（如果 找不到qsim文件夹 ，可先跳转到第四部分创建vwf后仿真一次并保存，再回到这里看看。注：仿真的时候会报错，可以先不管）

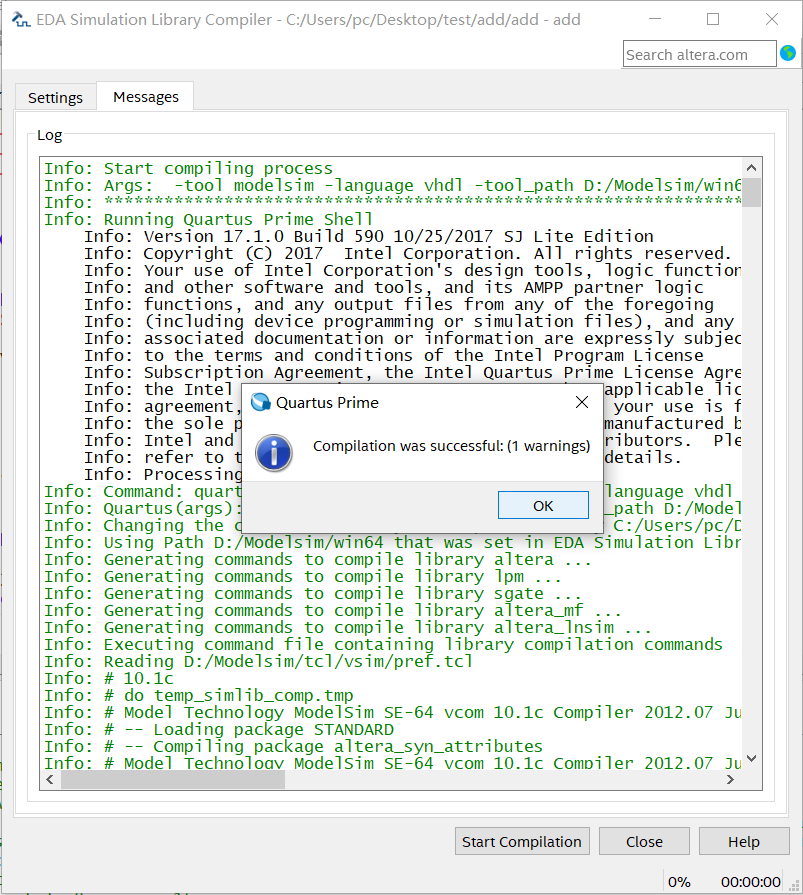

完成后点击OK。

四.VWF创建和波形仿真

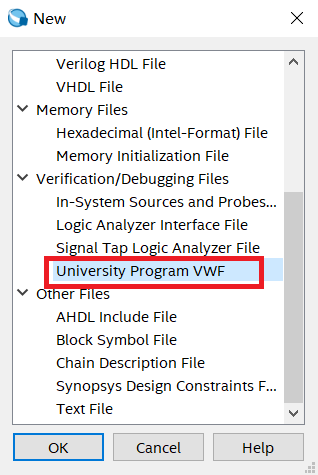

新建VWF文件并保存。
在这里插入图片描述

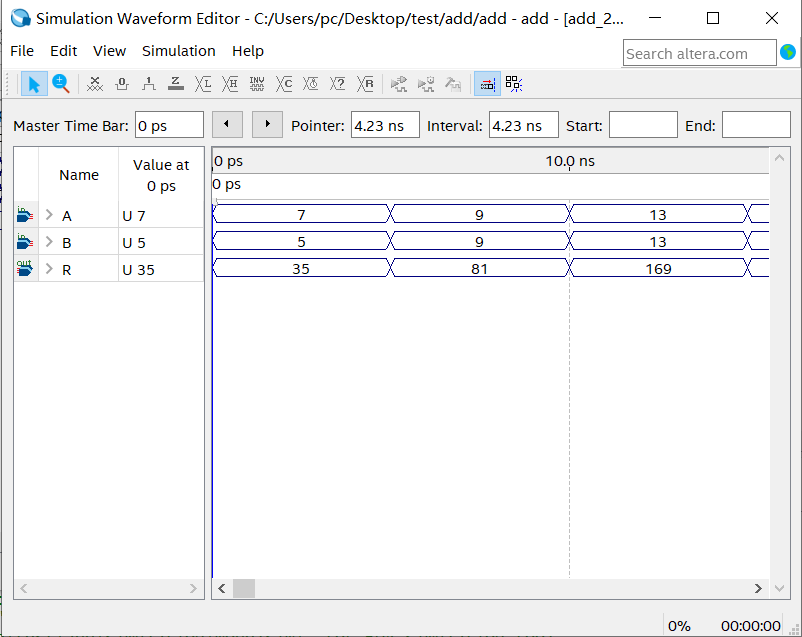

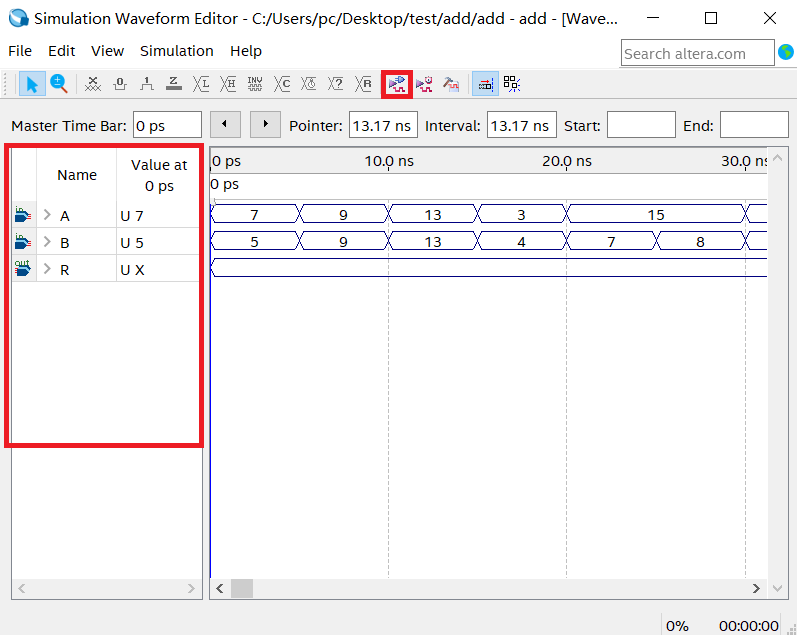

添加输入输出端口，并对如输入赋予随机的波形。然后点击功能仿真。
