Core下面的代码最重要

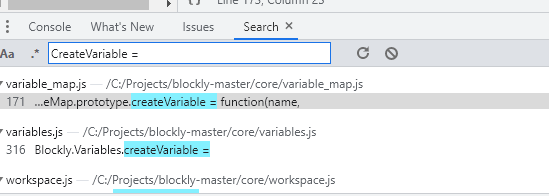

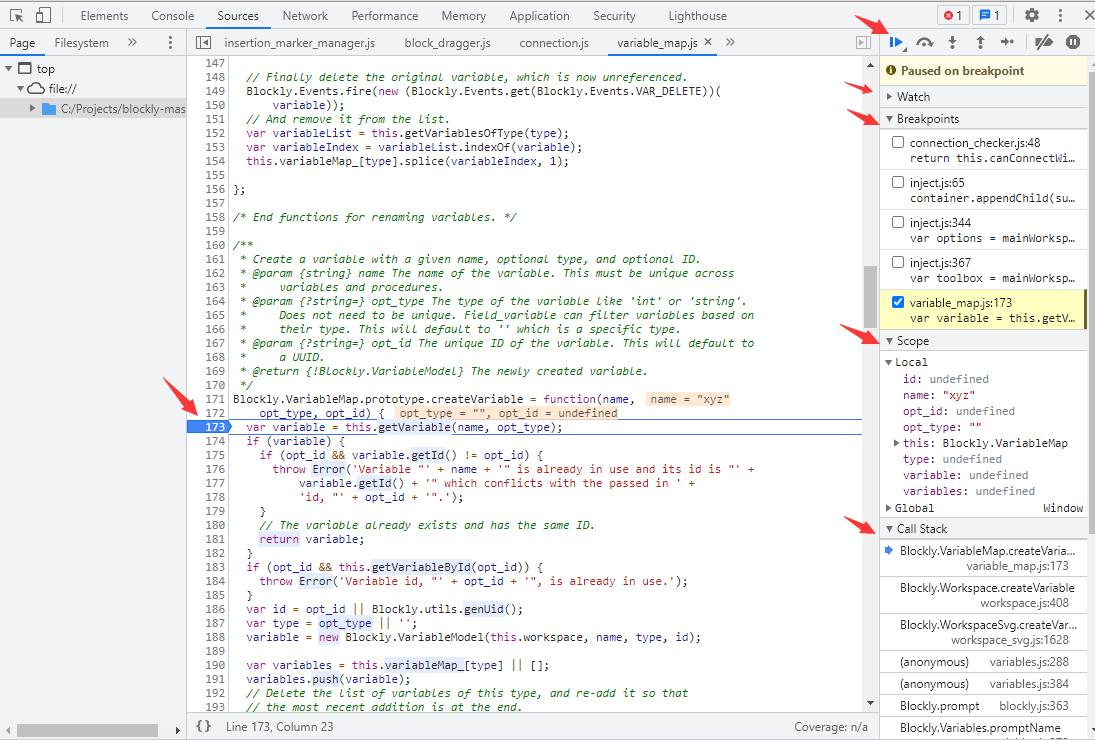

看代码用tests/playground.html，浏览器打开后，F12，搜索js代码进行调试，入口是inject，搜函数方法：xxx = function
在这里插入图片描述

从Export To XML这部分开始看比较好，因为几乎涉及到所有的主要知识。即搭几个block，然后点击Export To XML，一边调试一边学习。
可以导入这个XML：

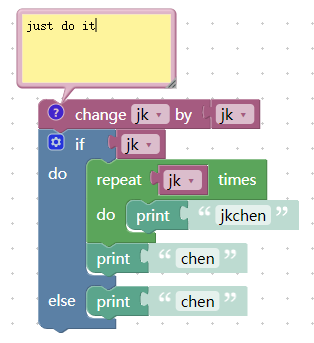

在这里插入图片描述
<xml xmlns="https://developers.google.com/blockly/xml">
  <variables>
    <variable id="e]VSmXQo9)T`Inl.!G~+">jk</variable>
  </variables>
  <block type="math_change" id="k{-4Vg3N}YNs)GakL8C7" x="63" y="263">
    <field name="VAR" id="e]VSmXQo9)T`Inl.!G~+">jk</field>
    <comment pinned="true" h="80" w="160">just do it</comment>
    <value name="DELTA">
      <shadow type="math_number" id="4/a5LJ@rH/6k)XzdZEy_">
        <field name="NUM">10</field>
      </shadow>
      <block type="variables_get" id="ACH`~Qn~;z`-xK)C3!un">
        <field name="VAR" id="e]VSmXQo9)T`Inl.!G~+">jk</field>
      </block>
    </value>
      <block type="controls_if" id="1yMp!C~8SRc`uT^SIiL^">
        <mutation else="1"></mutation>
        <value name="IF0">
          <block type="variables_get" id=",5IYpIV(g`Op;!*v,ChI">
            <field name="VAR" id="e]VSmXQo9)T`Inl.!G~+">jk</field>
          </block>
        </value>
        <statement name="DO0">
          <block type="controls_repeat_ext" id="B,${f]buS#@h$O_kw2zX">
            <value name="TIMES">
              <shadow type="math_number" id="vAH_Zqo8G^WF4,O~6Y/k">
                <field name="NUM">10</field>
              </shadow>
              <block type="variables_get" id="9wgVr5@H86PA]/34;a-W">
                <field name="VAR" id="e]VSmXQo9)T`Inl.!G~+">jk</field>
              </block>






            </value>
            <statement name="DO">
              <block type="text_print" id="dst[6cXx+ari!6bW~0Wu">
                <value name="TEXT">
                  <shadow type="text" id="4E;(Ulrwjoe:H5W3ZsS)">
                    <field name="TEXT">jkchen</field>
                  </shadow>
                </value>
              </block>
            </statement>
              <block type="text_print" id="45LjNr+=dwdM:?2)/K+E">
                <value name="TEXT">
                  <shadow type="text" id="|)dj`Gz()w8ULh:v=Foz">
                    <field name="TEXT">chen</field>
                  </shadow>
                </value>
              </block>
            </next>
          </block>
        </statement>
        <statement name="ELSE">
          <block type="text_print" id="L?3{(3{=XHwYv84ae-?[">
            <value name="TEXT">
              <shadow type="text" id="40[!#J*a9f81~*9)Z;;S">
                <field name="TEXT">chen</field>
              </shadow>
            </value>
          </block>
        </statement>
      </block>
    </next>
  </block>
</xml>

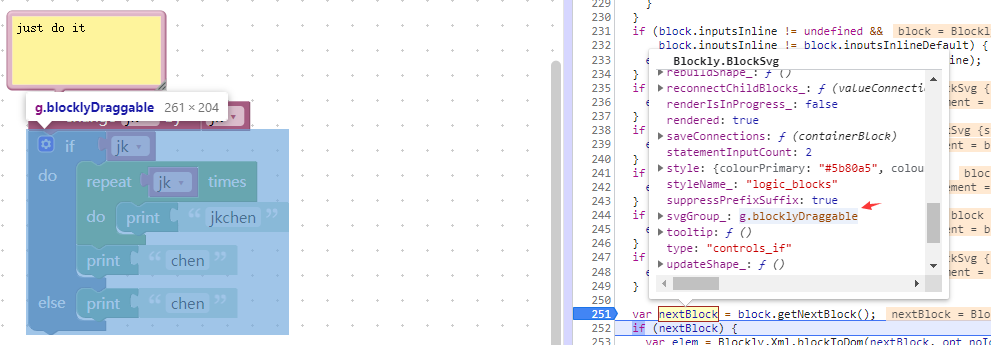

调试的时候可以通过svgGroup_查看变量所指的块是哪个，这个会包含子block

Block

所有的块都是一个block，有一个TopBlock的概念，是指所有拼接的块中的起始块
ShadowBlock

见Connection
InsertionMarker

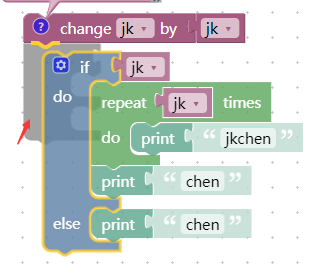

在拖动块的过程中，用于显示插入位置的块

 在Blockly.Gesture.prototype.startDraggingBlock_也就是开始拖拽时，会产生一个Blockly.BlockDragger对象，然后是属性初始化：
   /**
   * The insertion marker corresponding to the last block in the stack, if
   * that's not the same as the first block in the stack.
   * Set in initAvailableConnections, if at all
   * @type {Blockly.BlockSvg}
   * @private
  this.lastMarker_ = null;
   * The insertion marker that shows up between blocks to show where a block
   * would go if dropped immediately.
   * @type {Blockly.BlockSvg}
   * @private
  this.firstMarker_ = this.createMarkerBlock_(this.topBlock_);

 在createMarkerBlock_内部，通过sourceBlock.type、sourceBlock.mutationToDom()、sourceBlock.inputList、resultField.setValue(sourceField.getValue())创建一个当前拖拽的block的拷贝（去除其它连接块下的形状）

 在Blockly.BlockDragger.prototype.drag内部使用this.draggedConnectionManager_.update(delta, this.dragTarget_)进行显示更新，通过getCandidate_函数获取最近的Connection

 显示内容分别是连接的轮廓、InsertionMarker

Comment

块的注释，记录信息有：pinned="true" h="80" w="160"，序列化时不会保留位置信息

 或者是独立注释，记录信息有：x="62" y="58" h="100" w="100"

Input

组成block的单元，一个对接输入的部分，下面这个就是有一个input的块，

 每个input可以有一个connection用于接收输入，上图中数字10这个块可以通过input.connection.targetBlock()获取
下图中一共有5个input

input有3种类型Blockly.inputTypes

 下图中，change块有一个value input（3个field，中间的jk是variable field），连接了右边的jk块。

 而右边的jk块的Input属于dummy input，也就是没有提供连接。
而statement则是连接函数块

Connection

块之间的连接，大致分为四种上下左右。
以右为例，Connection包含于input上。即block的inputList存多个Input，每个Input都有一个Connection。
两个部分的连接也比较有意思，参考：
Blockly.Connection.prototype.targetBlock = function() {
  if (this.isConnected()) {
    return this.targetConnection.getSourceBlock();
  return null;
两个块的连接其实是两个接口部分的Connection之间的连接。
除了Inputs里面的Connection以外，Block本身有三个Connection
/** @type {Blockly.Connection} */
this.outputConnection = null;
/** @type {Blockly.Connection} */
this.nextConnection = null;
/** @type {Blockly.Connection} */
this.previousConnection = null;
/** @type {!Array<!Blockly.Input>} */
this.inputList = [];
上下左右分别连接上一个块、下一个块、接收本块输出内容的块、提供输入内容的块
具体的连接部分代码如下：
Blockly.Connection.prototype.connect = function(otherConnection) {
  if (this.targetConnection == otherConnection) {
    // Already connected together.  NOP.
    return;
  var checker = this.getConnectionChecker();
  if (





checker.canConnect(this, otherConnection, false)) {
    var eventGroup = Blockly.Events.getGroup();
    if (!eventGroup) {
      Blockly.Events.setGroup(true);
    // Determine which block is superior (higher in the source stack).
    if (this.isSuperior()) {
      // Superior block.
      this.connect_(otherConnection);
    } else {
      // Inferior block.
      otherConnection.connect_(this);
    if (!eventGroup) {
      Blockly.Events.setGroup(false);
Blockly.Connection.prototype.connect_ = function(childConnection) {
  var INPUT = Blockly.connectionTypes.INPUT_VALUE;
  var parentConnection = this;
  var parentBlock = parentConnection.getSourceBlock();
  var childBlock = childConnection.getSourceBlock();
  // Make sure the childConnection is available.
  if (childConnection.isConnected()) {
    childConnection.disconnect();
  // Make sure the parentConnection is available.
  var orphan;
  if (parentConnection.isConnected()) {
    var shadowDom = parentConnection.getShadowDom(true);
    parentConnection.shadowDom_ = null;  // Set to null so it doesn't respawn.
    var target = parentConnection.targetBlock();
    if (target.isShadow()) {
      target.dispose(false);
    } else {
      parentConnection.disconnect();
      orphan = target;
    parentConnection.shadowDom_ = shadowDom;
  // Connect the new connection to the parent.
  var event;
  if (Blockly.Events.isEnabled()) {
    event = new (Blockly.Events.get(Blockly.Events.BLOCK_MOVE))(childBlock);
  Blockly.Connection.connectReciprocally_(parentConnection, childConnection);
  childBlock.setParent(parentBlock);
  if (event) {
    event.recordNew();
    Blockly.Events.fire(event);
  // Deal with the orphan if it exists.
  if (orphan) {
    var orphanConnection = parentConnection.type === INPUT ?
        orphan.outputConnection : orphan.previousConnection;
    var connection = Blockly.Connection.getConnectionForOrphanedConnection(
        childBlock, /** @type {!Blockly.Connection} */ (orphanConnection));
    if (connection) {
      orphanConnection.connect(connection);
    } else {
      orphanConnection.onFailedConnect(parentConnection);
ShadowBlock

ShadowBlock是Connection的默认参数项，例如下图中的10就是ShadowBlock，是change这个block的input的Connection的参数

 ShadowBlock是拆不下来的，但是可以使用其它Block替代。
 关键的是，这个ShadowBlock是Connection内部的参数：Blockly.Connection.prototype.shadowDom_，即便被其它Block代替，代码内部也会保留。
 所以将其它块卸下后，会自动连接回ShadowBlock，并且保留之前的状态

 通过isShadow_判断是否是ShadowBlock
Variable

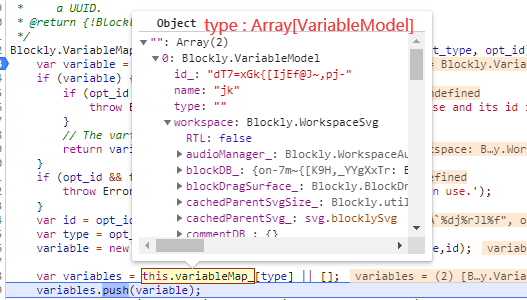

VariableMap对象的variableMap_是一个{String(type):Array[VariableModel]}对象，参考创建变量函数：Blockly.VariableMap.prototype.createVariable

 在Block内，Variable的载体为FieldVariable，内部存着Id和Name

 和Block的交互，参考Field Variable
Field

组成input的单元，下面这个block有3个field

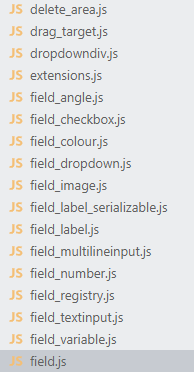

 field有很多类型：

Field Variable

数据存储：

具体和存储变量模块的交互：
Blockly.FieldVariable.dropdownCreate = function() {
  if (!this.variable_) {
    throw Error('Tried to call dropdownCreate on a variable field with no' +
        ' variable selected.');
  var name = this.getText();
  var variableModelList = [];
  if (this.sourceBlock_ && this.sourceBlock_.workspace) {
    var variableTypes = this.getVariableTypes_();
    // Get a copy of the list, so that adding rename and new variable options
    // doesn't modify the workspace's list.
    for (var i = 0; i < variableTypes.length; i++) {
      var variableType = variableTypes[i];
      var variables =
        this.sourceBlock_.workspace.getVariablesOfType(variableType);
      variableModelList = variableModelList.concat(variables);
  variableModelList.sort





(Blockly.VariableModel.compareByName);
  var options = [];
  for (var i = 0; i < variableModelList.length; i++) {
    // Set the UUID as the internal representation of the variable.
    options[i] = [variableModelList[i].name, variableModelList[i].getId()];
  options.push([Blockly.Msg['RENAME_VARIABLE'], Blockly.RENAME_VARIABLE_ID]);
  if (Blockly.Msg['DELETE_VARIABLE']) {
    options.push(
          Blockly.Msg['DELETE_VARIABLE'].replace('%1', name),
          Blockly.DELETE_VARIABLE_ID
  return options;
Toolbox

在html内部，有一个
<xml xmlns="https://developers.google.com/blockly/xml" id="toolbox-categories" style="display: none">
    <category name="Logic" categorystyle="logic_category">
      <block type="controls_if"></block>
      <block type="logic_compare"></block>
      <block type="logic_operation"></block>
      <block type="logic_negate"></block>
      <block type="logic_boolean"></block>
      <block type="logic_null" disabled="true"></block>
      <block type="logic_ternary"></block>
    </category>
    <category name="Loops" categorystyle="loop_category">
    </category>

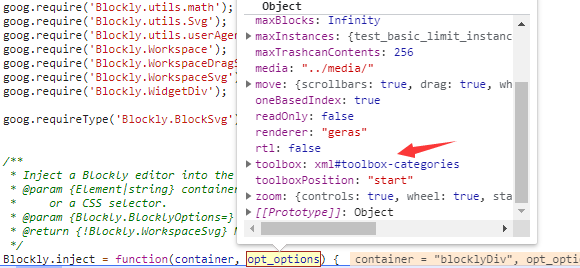

在入口Blockly.inject里面，opt_options的参数toolbox就是对应的xml element

 在Blockly.Options的构造函数内再对这个xml element进行解析
var toolboxJsonDef = Blockly.utils.toolbox.convertToolboxDefToJson(options['toolbox']);

 最后存到languageTree
/** @type {?Blockly.utils.toolbox.ToolboxInfo} */
this.languageTree = toolboxJsonDef;
Flyout

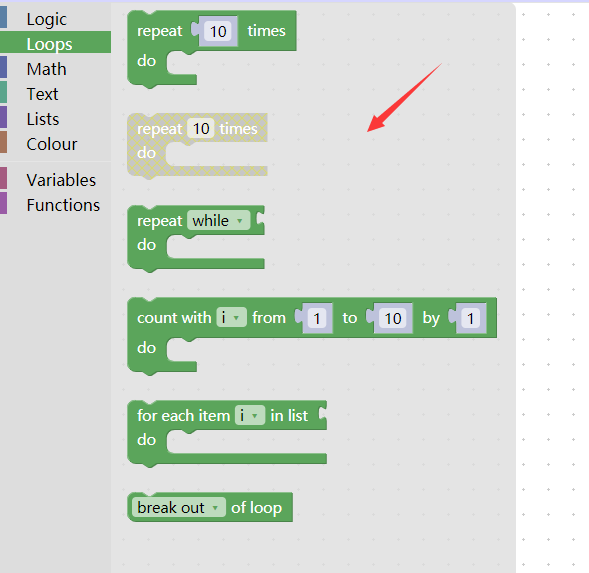

Flyout是一个工作空间，点击Toolbox后弹出子菜单积木。积木显示在哪，怎么显示，由Flyout控制。Flyout分为行布局和列布局，如下图为列布局。

 点击Toolbox时，通过当前选中的ToolboxItem（传入block），刷新Flyout。刷新其实是创建了一堆isInFlyout的block，render出来。堆栈为：

Workspace

整个工作台
Blockly.inject = function(container, opt_options)
初始化Toolbox，使用toolbox.init()将工具栏渲染出来
if (options.languageTree) {
  var toolbox = mainWorkspace.getToolbox();
  var flyout = mainWorkspace.getFlyout(true);
  if (toolbox) {
    toolbox.init();
  } else if (flyout) {
    // Build a fixed flyout with the root blocks.
    flyout.init(mainWorkspace);
    flyout.show(options.languageTree);
    if (typeof flyout.scrollToStart == 'function') {
      flyout.scrollToStart();
核心代码是：

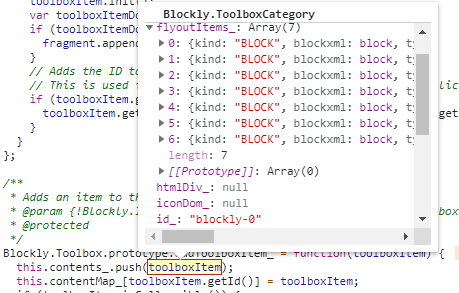

this.contents_.push(toolboxItem);
this.contentMap_[toolboxItem.getId()] = toolboxItem;
将各个categories存起来

Events

把点击、拖动、创建、删除等封装成一个事件，使blockly具有触发、撤销、重做等功能
Blockly.BlockSvg.prototype.select = function() {
  var event = new (Blockly.Events.get(Blockly.Events.SELECTED))(oldId, this.id,
      this.workspace.id);
  Blockly.Events.fire(event);
Blockly.Events.get = function(eventType) {
  return Blockly.registry.getClass(Blockly.registry.Type.EVENT, eventType);
这里调用了构造函数
Blockly.Events.Selected = function(opt_oldElementId, opt_newElementId,
    opt_workspaceId) {
  Blockly.Events.Selected.superClass_.constructor.call(this, opt_workspaceId);
Blockly.BlockDragger.prototype.fireDragStartEvent_ = function() {
  var event = new (Blockly.Events.get(Blockly.Events.BLOCK_DRAG))(






      this.draggingBlock_, true, this.draggingBlock_.getDescendants(false));
  Blockly.Events.fire(event);
Blockly.Events.BlockDrag = function(opt_block, opt_isStart, opt_blocks) {
  var workspaceId = opt_block ? opt_block.workspace.id : undefined;
  Blockly.Events.BlockDrag.superClass_.constructor.call(this, workspaceId);
  this.blockId = opt_block ? opt_block.id : null;
Blockly.BlockDragger.prototype.fireDragEndEvent_ = function() {
  var event = new (Blockly.Events.get(Blockly.Events.BLOCK_DRAG))(
      this.draggingBlock_, false, this.draggingBlock_.getDescendants(false));
  Blockly.Events.fire(event);
触发监听器

Blockly.Events.fire
  将event加入FIRE_QUEUE_
使用了setTimeout(Blockly.Events.fireNow_, 0)，让同时fire多个event的情况下，只触发一次fireNow_

Blockly.Events.fireNow_
  使用Blockly.Events.filter进行操作合并（例如相同块的移动操作只保留最后一次）
清空FIRE_QUEUE_
对每个event触发fireChangeListener

Blockly.Workspace.prototype.fireChangeListener
  维护.撤销、重做 队列 ，对绑定的监听器this.listeners_[i]，进行一次触发

Blockly.Workspace.prototype.addChangeListener
  例如在 Blockly.Block.prototype.setOnChange = function(onchangeFn)内，就是通过addChangeListener将指定的函数绑定到当前block的变化上

撤销、重做

首先通过Blockly.ShortcutItems.registerRedo和Blockly.ShortcutItems.registerUndo绑定快捷键，具体触发的函数为：Blockly.Workspace.prototype.undo = function(redo)：redo为false是执行撤销操作，反之是重做操作
workspace内部存储了undoStack_和redoStack_两个数组：Array<!Blockly.Events.Abstract>，撤销和重做其实就是把event从两个数组之间来回移动而已。
我们参考一个事件的执行函数run
 * Run an event.
 * @param {boolean} _forward True if run forward, false if run backward (undo).
Blockly.Events.Abstract.prototype.run = function(_forward) {
  // Defined by subclasses.
在撤销的时候run(false)，在重做的时候run(true)，事件具体的撤销什么重做什么其实是内部写好的。
Blockly.Events.Abstract.group

事件有个group，用来标记多个事件是否是同一个操作组。在撤销的时候，栈顶的多个event如果是相同group，会被一起撤销。
调用Blockly.Events.setGroup(true)，标志着一组事件的开始：
var existingGroup = Blockly.Events.getGroup();
if (!existingGroup) {
  Blockly.Events.setGroup(true);
Blockly.Events.setGroup = function(state) {
  if (typeof state == 'boolean') {
    Blockly.Events.group_ = state ? Blockly.utils.genUid() : '';
  } else {
    Blockly.Events.group_ = state;
结束为Blockly.Events.setGroup(false)
Blockly.Events.recordUndo

用于标记下一次触发（fire）的event是否需要被记录到undoStack_内，例如撤销操作前undoStack_需要改为false
使用Blockly.BlockSvg.prototype.toCopyData，获取数据：
 data.xml：删除Next的XML，用于还原blocks和位置xy
 data.source：workspace，用于设置workspace
 data.typeCounts：Map{block type : number}，用于判断复制之后blocks个数是否到达个数上限
Blockly.copy = function(toCopy) {
  var data = toCopy.toCopyData();
  if (data) {
    Blockly.clipboardXml_ = data.xml;
    Blockly.clipboardSource_ = data.source;
    Blockly.clipboardTypeCounts_ = data.typeCounts;
Blockly.Workspace.prototype.isCapacityAvailable = function(typeCountsMap) {
  if (!this.hasBlockLimits()) {
    return true;
  var copyableBlocksCount = 0;
  for (var type in typeCountsMap) {
    if (typeCountsMap[type] > this.remainingCapacityOfType(type)) {
      return false;
    copyableBlocksCount += typeCountsMap[type];
  if (copyableBlocksCount > this.remainingCapacity()) {
    return false;
  return true;
设置workspace：workspace.paste
判断个数限制：isCapacityAvailable
从xml还原：Blockly.Xml.domToBlock
判断位置：和所有已经存在的块比较，避免重合Math.abs(blockX - otherXY.x) <= 1 && Math.abs(blockY - otherXY.y) <= 1)
触发event：Blockly.Events.fire(new (Blockly.Events.get(Blockly.Events.BLOCK_CREATE))(block));
Blockly.paste = function() {
  if (!Blockly.clipboardXml_) {
    return false;
  // Pasting always pastes to the main workspace, even if the copy
  // started in a flyout workspace.
  var workspace = Blockly.clipboardSource_;
  if (workspace.isFlyout) {
    workspace = workspace.targetWorkspace;
  if (Blockly.clipboardTypeCounts_ &&
      workspace.isCapacityAvailable(Blockly.clipboardTypeCounts_)) {
    Blockly.Events.setGroup(true);
    workspace.paste(Blockly.clipboardXml_);
    Blockly.Events.setGroup(false);
    return true;
  return false;
To XML

通过下面的函数生成XML
var xml = Blockly.Xml.





workspaceToDom(workspace);
var text = Blockly.Xml.domToPrettyText(xml);
workspaceToDom

 mutationToDom：加入特定block的信息
 某些模块可能在过程中变化，例如if-ifelse-ifelseif，所以需要加入这些信息，以controls_if为例，当多出else的时候，会加入：
 <mutation else="1"></mutation>
 代码如下：
 mutationToDom: function() {
if (!this.elseifCount_ && !this.elseCount_) {
  return null;
var container = Blockly.utils.xml.createElement('mutation');
if (this.elseifCount_) {
  container.setAttribute('elseif', this.elseifCount_);
if (this.elseCount_) {
  container.setAttribute('else', 1);
  return container;
  例1

 需要记录数量信息，所以：<mutation items="4"></mutation>

例2

 可以选择从前往后第N、从后往前第N、最后，这里最后这个项是不需要数字的，也就是说会产生结构上的变化，所以：<mutation at1="true" at2="false"></mutation>


 allUsedVarModels：获取创建的所有变量
 Blockly.Variables.allUsedVarModels = function(ws) {
  var blocks = ws.getAllBlocks(false);
  var variableHash = Object.create(null);
  // Iterate through every block and add each variable to the hash.
  for (var i = 0; i < blocks.length; i++) {
    var blockVariables = blocks[i].getVarModels();
    if (blockVariables) {
      for (var j = 0; j < blockVariables.length; j++) {
        var variable = blockVariables[j];
        var id = variable.getId();
        if (id) {
          variableHash[id] = variable;
  // Flatten the hash into a list.
  var variableList = [];
  for (var id in variableHash) {
    variableList.push(variableHash[id]);
  return variableList;

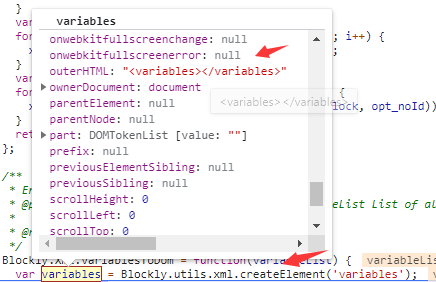

 Blockly.Xml.variablesToDom：将变量转化为XML，返回这个Variables的XML标签

 <variables><variable id="e]VSmXQo9)T`Inl.!G~+">jk</variable></variables>
  然后是所有的comments和blocks
 var comments = workspace.getTopComments(true);
for (var i = 0, comment; (comment = comments[i]); i++) {
  xml.appendChild(comment.toXmlWithXY(opt_noId));
 var blocks = workspace.getTopBlocks(true);
for (var i = 0, block; (block = blocks[i]); i++) {
  xml.appendChild(Blockly.Xml.blockToDomWithXY(block, opt_noId));
blockToDom

blockToDomWithXY内部由blockToDom，加上xy信息组成。blockToDom处理当前block的代码如下：
// 把所有Input内需要序列化的Field加入XML
Blockly.Xml.allFieldsToDom_(block, element);
// 记录comment的高h和宽w，以及是否打开pinned
var commentText = block.getCommentText();
if (commentText) {
  var size = block.commentModel.size;
  var pinned = block.commentModel.pinned;
  var commentElement = Blockly.utils.xml.createElement('comment');
  commentElement.appendChild(Blockly.utils.xml.createTextNode(commentText));
  commentElement.setAttribute('pinned', pinned);
  commentElement.setAttribute('h', size.height);
  commentElement.setAttribute('w', size.width);
  element.appendChild(commentElement);
if





 (block.data) {
  var dataElement = Blockly.utils.xml.createElement('data');
  dataElement.appendChild(Blockly.utils.xml.createTextNode(block.data));
  element.appendChild(dataElement);
// 序列化各个Input的连接块
for (var i = 0, input; (input = block.inputList[i]); i++) {
  var container;
  var empty = true;
  // input如果是dummy，就不需要处理（在处理field时已经加入了）
  if (input.type == Blockly.inputTypes.DUMMY) {
    continue;
  } else {
    var childBlock = input.connection.targetBlock();
    if (input.type == Blockly.inputTypes.VALUE) {
      container = Blockly.utils.xml.createElement('value');
    } else if (input.type == Blockly.inputTypes.STATEMENT) {
      container = Blockly.utils.xml.createElement('statement');
    var shadow = input.connection.getShadowDom();
    if (shadow && (!childBlock || !childBlock.isShadow())) {
      container.appendChild(Blockly.Xml.cloneShadow_(shadow, opt_noId));
    if (childBlock) {
      var elem = Blockly.Xml.blockToDom(childBlock, opt_noId);
      if (elem.nodeType == Blockly.utils.dom.NodeType.ELEMENT_NODE) {
        container.appendChild(elem);
        empty = false;
  container.setAttribute('name', input.name);
  if (!empty) {
    element.appendChild(container);
if (block.inputsInline != undefined &&
    block.inputsInline != block.inputsInlineDefault) {
  element.setAttribute('inline', block.inputsInline);
if (block.isCollapsed()) {
  element.setAttribute('collapsed', true);
if (!block.isEnabled()) {
  element.setAttribute('disabled', true);
if (!block.isDeletable() && !block.isShadow()) {
  element.setAttribute('deletable', false);
if (!block.isMovable() && !block.isShadow()) {
  element.setAttribute('movable', false);
if (!block.isEditable()) {
  element.setAttribute('editable', false);
处理玩当前块后再递归处理下一个块var nextBlock = block.getNextBlock();，通过如下代码组成一个<next><block></block></next>结构
var elem = Blockly.Xml.blockToDom(nextBlock, opt_noId);
if (elem.nodeType == Blockly.utils.dom.NodeType.ELEMENT_NODE) {
  var container = Blockly.utils.xml.createElement('next');
  container.appendChild(elem);
  element.appendChild(container);
allFieldsToDom_

将需要各个Input内需要序列化的Field加入XML
Blockly.Xml.allFieldsToDom_ = function(block, element) {
  for (var i = 0, input; (input = block.inputList[i]); i++) {
    for (var j = 0, field; (field = input.fieldRow[j]); j++) {
      var fieldDom = Blockly.Xml.fieldToDom_(field);
      if (fieldDom) {
        element.appendChild(fieldDom);
<





field name="VAR" id="e]VSmXQo9)T`Inl.!G~+">jk</field>
Field是否加入XML通过isSerializable()判断
Blockly.Field.prototype.isSerializable = function() {
  var isSerializable = false;
  if (this.name) {
    if (this.SERIALIZABLE) {
      isSerializable = true;
    } else if (this.EDITABLE) {
      console.warn('Detected an editable field that was not serializable.' +
        ' Please define SERIALIZABLE property as true on all editable custom' +
        ' fields. Proceeding with serialization.');
      isSerializable = true;
  return isSerializable;
这个图中有3个input，但是每个input都只有一个Label的Field，所以不会序列化

From XML

Blockly.Xml.clearWorkspaceAndLoadFromXml = function(xml, workspace)
创建blocks
Blockly.Xml.domToWorkspace = function(xml, workspace)
domToWorkspace

遍历XML的各个childNode
如果是variables，配合variablesFirst确认只有一个variables标签，然后逐个创建变量var type = xmlChild.getAttribute('type');
var id = xmlChild.getAttribute('id');
var name = xmlChild.textContent;
workspace.createVariable(name, type, id);

如果是comment……
如果是block，使用Blockly.Xml.domToBlock(xmlChildElement, workspace)创建块（当前块是topBlock）
domToBlock

使用Blockly.Xml.domToBlockHeadless_创建当前整个块组
使用Blockly.Xml.applyNextTagNodes_，通过<next><block>标签，创建这个block的子block（递归Blockly.Xml.domToBlockHeadless_）

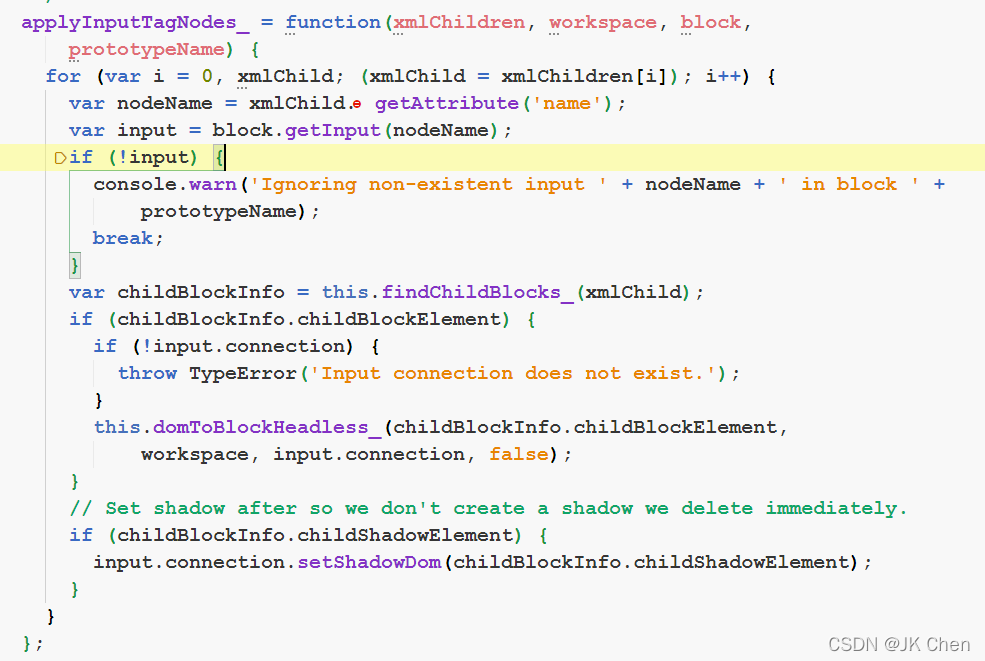

使用Blockly.Xml.applyInputTagNodes_，根据input的connection，也就是<value><block>标签，创建相应的block（递归Blockly.Xml.domToBlockHeadless_）
先确定xml内的inputlist，再找block对应的input

Generator

生成其它脚本语言

 Blockly的"JavaScript"属性（其它脚本语言同），是一个Blockly.Generator，通过workspaceToCode函数，生成脚本
Blockly["JavaScript"].workspaceToCode(workspace);
在这个函数内，通过var blocks = workspace.getTopBlocks(true);获取各个分离的block，再使用var line = this.blockToCode(block);将每个block转为脚本

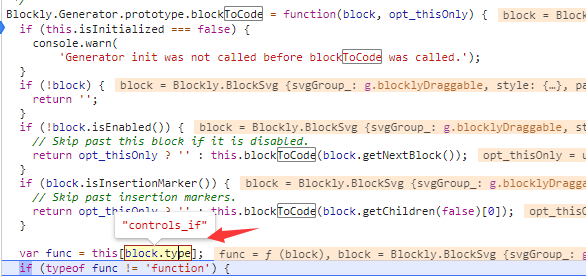

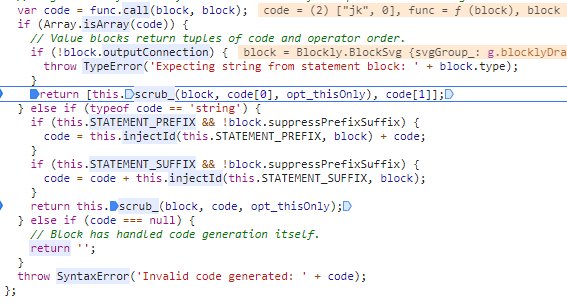

 blockToCode内，通过block的类型，获取对应的转换函数，在转换为脚本。这个函数通过遍历各个condition和branch（ifelse、do）组装成一个完整的代码
Blockly.JavaScript['controls_if'] = function(block) {
  // If/elseif/else condition.
  var n = 0;
  var code = '', branchCode, conditionCode;
  if (Blockly.JavaScript.STATEMENT_PREFIX) {
    // Automatic prefix insertion is switched off for this block.  Add manually.
    code += Blockly.JavaScript.injectId(Blockly.JavaScript.STATEMENT_PREFIX,
        block);
  do {
    conditionCode = Blockly.JavaScript.valueToCode(block, 'IF' + n,
        Blockly.JavaScript.ORDER_NONE) || 'false';
    branchCode = Blockly.JavaScript.statementToCode(block, 'DO' + n);
    if (Blockly.JavaScript.STATEMENT_SUFFIX) {
      branchCode = Blockly.JavaScript.prefixLines(
          Blockly.JavaScript.injectId(Blockly.JavaScript.STATEMENT_SUFFIX,
          block), Blockly.JavaScript.INDENT) + branchCode;
    code += (n > 0 ? ' else ' : '') +
        'if (' + conditionCode + ') {\n' + branchCode + '}';
    ++n;
  } while (block.getInput('IF' + n));
  if (block.getInput('ELSE') || Blockly.JavaScript.STATEMENT_SUFFIX) {
    branchCode = Blockly.JavaScript.statementToCode(block, 'ELSE');
    if (Blockly.JavaScript.STATEMENT_SUFFIX) {
      branchCode = Blockly.JavaScript.prefixLines(
          Blockly.JavaScript.injectId(Blockly.JavaScript.STATEMENT_SUFFIX,
          block), Blockly.JavaScript.INDENT) + branchCode;
    code += ' else {\n' + branchCode + '}';
  return code + '\n';
在生成代码之后，再用scrub_函数加入注释。

 这是一个重载函数，下面是这个函数在Generator和JavaScript内的定义：
Blockly.Generator.prototype.scrub_ = function(_block, code, _opt_thisOnly) {
  // Optionally override
  return code;
Blockly.JavaScript.scrub_ = function(block, code, opt_thisOnly) {
  var commentCode = '';
  // Only collect comments for blocks that aren't inline.
  if (!block.outputConnection || !block.outputConnection.targetConnection) {
    // Collect comment for this block.
    var comment = block.getCommentText();
    if (comment) {
      comment = Blockly.utils.string.wrap(comment, this.COMMENT_WRAP - 3);
      commentCode += this.prefixLines(comment + '\n', '// ');
    // Collect comments for all value arguments.
    // Don't collect comments for nested statements.
    for (var i = 0; i < block.inputList.length; i++) {
      if (block.inputList[i].type == Blockly.inputTypes.VALUE) {
        var childBlock = block.inputList[i].connection.targetBlock();
        if (childBlock) {
          comment = this.allNestedComments(childBlock);
          if (comment) {
            commentCode += this.prefixLines(comment, '// ');
  var nextBlock = block.nextConnection && block.nextConnection.targetBlock();
  var nextCode = opt_thisOnly ? '' : this.blockToCode(nextBlock);
  return commentCode + code + nextCode;
神奇的js，这里貌似把JavaScript看成Generator的子类，我们再看下声明部分
Blockly.JavaScript = new Blockly.Generator('JavaScript');
Blockly.Generator = function(name) {
  this.name_ = name;
  this.FUNCTION_NAME_PLACEHOLDER_REGEXP_ =
      new RegExp(this.FUNCTION_NAME_PLACEHOLDER_, 'g');
 Google的Blockly是基于网络的可视化程序编辑器。 用户可以将块拖在一起来构建程序。 所有代码都是免费和开源的。
 该项目页面为
 Blockly有一个活跃的。 请顺道打个招呼。 尽早向我们展示您的原型； 总的来说，我们有很多经验，可以提供一些提示，以节省您的时间。
 通过告诉我们帮助我们集中精力进行开发。 该问卷仅需几分钟，将有助于我们更好地支持Blockly社区。
 想要贡献吗？ 伟大的！ 首先，请阅读。
多年来，Blockly和Blockly Games团队学到了许多适用于那些开发基于Blockly的应用程序的课程。以下是我们所犯错误的集合，或者他人通常犯的错误。
这些是我们使用Blockly的视觉风格学到的一般教训，可能不适用于所有用例或设计。可能存在其他解决方案。这也不是用户可能遇到的问题和如何避免它们的问题的详尽列表。每一种情况都有点不同，可能有自己的权衡
                                    介绍blockly是google发布的可视化编程工具，基于web技术构建。在功能/设计上和MIT的儿童编程语言Scratch类似使用blockly的时候，用户可以通过拖曳模块，来构建代码逻辑，过程很像搭积木在用户视角下，blockly是一个简单易用的可视化工具，用来生成代码。在开发者视角下，blockly是一个文本框，里边包含了用户输入好的代码。代码生成到文本框的过程，就是用户在blockly里拖...
                                    整个过程只需要鼠标的拖曳，不需要键盘敲击。Blockly初始时，将分类XML转化为分类区和积木区，生成Workspace，运行时，将脚本区中的积木组，转成对应的代码段，然后转成可执行的高级编程语言，获得结果。Blockly语言2012年还处于技术探讨阶段，希望开发人员使用Blockly，给予反馈，想出新的能使用它的地方，所有的代码都是开源的。用于编写代码的区域，将积木区中的积木，拖动到脚本区，积木进行卡合形成积木组，积木组即可成为可执行的代码段，执行代码段获得运算结果；不需要任何的代码编写。
                                    3.1 什么是Blockly语言
 2012年6月，Google发布了完全可视化的编程语言Google Blockly，整个界面清晰明了， 你可以如同在玩拼图一样用一块块图形对象构建出应用程序。每个图形对象都是代码块，你可以将它们拼接起来，创造出简单功能，然后将一个个简单功能组合起来，构建出一个程序。这个程序与我们平时使用的编程语言最大的差别是无需自己编写代码，在我们所使用的代码块的背后就是已经...
                                    Google Blockly 是一款基于Web的、开源的、可视化程序编辑器。你可以通过拖拽块的形式快速构建程序，而这些所拖拽的每个块就是组成程序的基本单元。可视化编程完成，Blockly 直接支持 JavaScript、Python、PHP、Lua、Dart 语言源码的导出。此外，还可以将 Blockly 编辑器快速集成到Web、Android或iOS环境中。因近期参与一个机器人项目，可视化编程是...
构建一个Blockly应用
从用户的角度来看，Blockly是一种直观，直观的代码构建方式。从开发人员的角度来看，Blockly是一种现成的UI，用于创建可视化语言，该可视...
                                    本文基于Web Blockly，整理一下可视化编程工具-Blockly 的常用配置，包括：工作区配置、添加自定义块、配置工具箱、配置代码生成器等。固定尺寸工作区可调尺寸工作区添加自定义块（Block）工具箱（Toolbox）配置代码生成器网格（Grid）缩放（Zoom）事件云存储1. 固定尺寸工作区把 Blockly 放到网页上最简单的方法是将其注入到一个空div中。1.1 引入 Blockly ...
                                    Blockly Developer Tools
Blockly Developer Tools是一个基于Web的开发人员工具，可自动执行Blockly配置过程的各个部分，包括创建自定义块，构建工具箱和配置Web Blockly工作区。
使用该工具的Blockly开发人员流程包括三个部分：
使用“Block Factory”和“Block Exporter”创建自定义块。
	使用工作区工厂构...
2.Blockly能做什么？
官方解释是，Blockly是一个用于给web或者手机app添加可视化程序编辑器的框架。它采用图形化的咬合拼接的积木块表示变量、逻辑表达式、循环以及其他编程概念。它能让用户在不关心语法的情况下进行编程练习，同时摆脱那...
