请问下怎样根据HRTEM作出的FFT图确定晶面？
关注者
7
被浏览
13,888
2 个回答
HRTEM是透射电镜的一种，将晶面间距通过明暗条纹形象的表示出来。通过测定明暗条纹的间距，然后与晶体的标准晶面间距d对比，确定属于哪个晶面。这样很方便的标定出晶面取向，或者材料的生长方向。Digital Micrograph是一个用于透射电镜数据采集和分析的软件，它由美国Gatan公司研发。 在电子显微学界，Gatan DigitalMicrograph (DM)是一个为人皆知的软件。DM 具有采集图像，图像处理和分析，数据管理和报告打印等多种功能。
（1）软件无需安装，直接解压使用，双击Digital Micrograph

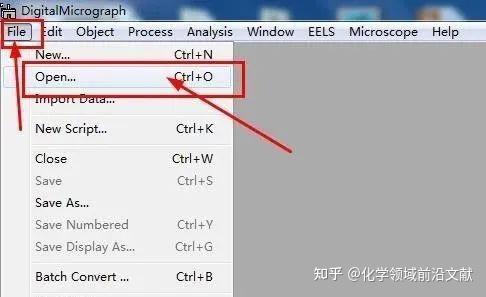

（2）打开Digital Micrograph软件，点击File/Open，TEM图片一定要dm3格式

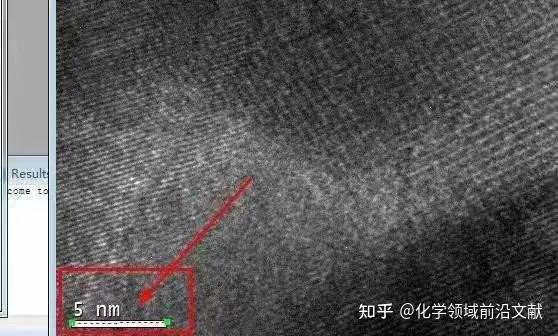

（3）选择标尺，如图，按照图片上的标尺画一遍
（4）点击Analysis/Calibrate
(5)按照图像上的标尺，这里填5，单位nm
(6)选择需要测量晶格条纹的地方，同时键盘按住Alt，点击软件上的矩形选择按钮
(7)得到一个正方形选择框图像

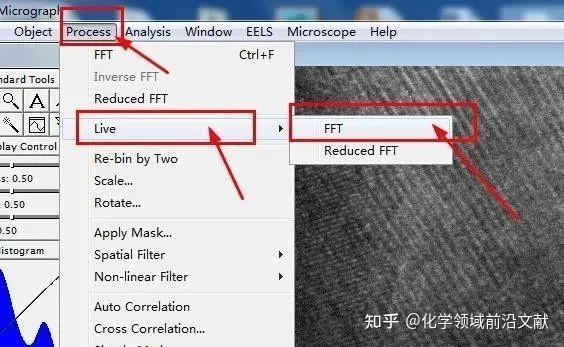

(8)点击Process/Live/FFT
(9)得到如图效果
(10)点击左边菜单上两个圆球图标的选项，如图
(11)会出现两个白色的小点，调整图像，使白色小点位于选择框中央
(12)点击Process/Apply Mask
(13)输入值为5，点击OK
(14)如图，得到两个白色的亮点
(15)再点击Process/Inverse FFT
(16)得到处理的晶格条纹
(17)点击如图所示的图标
(18)画出垂直晶格条纹的直线
(19)得到如下图像
(20)再点击选择框
(21)选择10个峰，（从第一个峰的起点到最后一个峰结束），取平均值，就得到我们材料的晶格条纹为0.266nm
(22)再经过组合处理添加图标，即可得到文献中所示的效果
学生

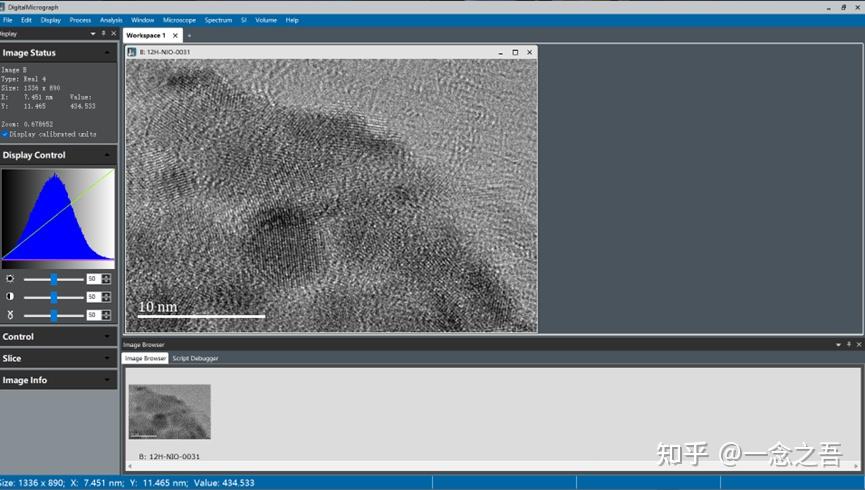

1、File——Open——文件类型改成all files，找到自己需要的图片——打开如1

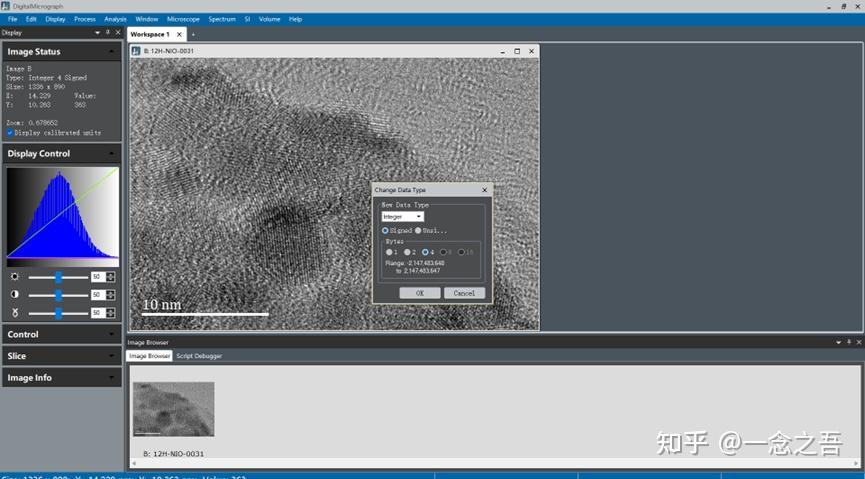

2、格式转换：edit-change data type-integer-ok-确定

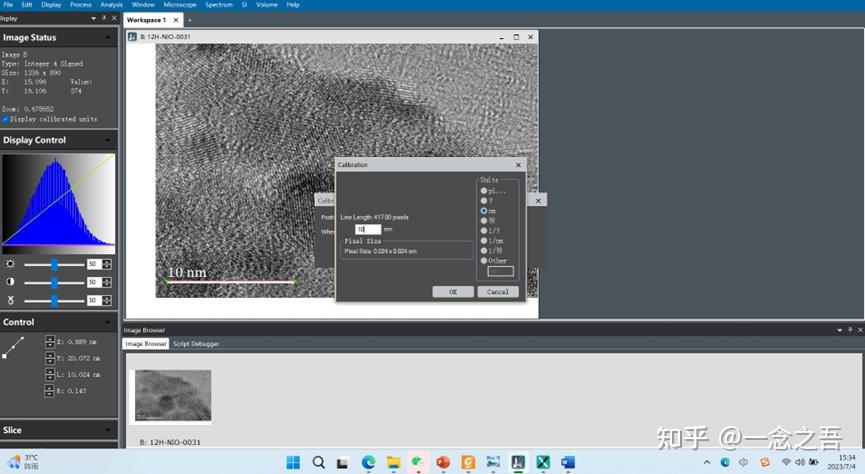

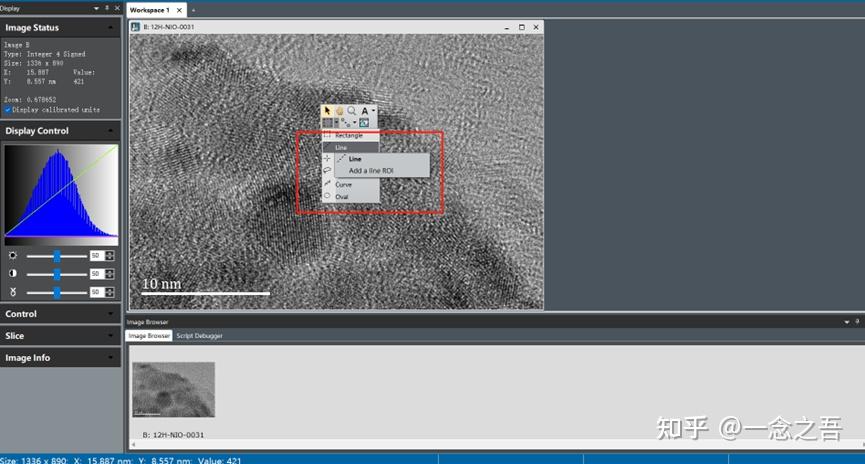

3、测量比例尺：放大图片后-右键，使用“虚线”画一条和比例尺同等长度的线条，-microscope-calibrate image-输入对应的长度和单位，一般和给出的比例尺长度很接近--ok

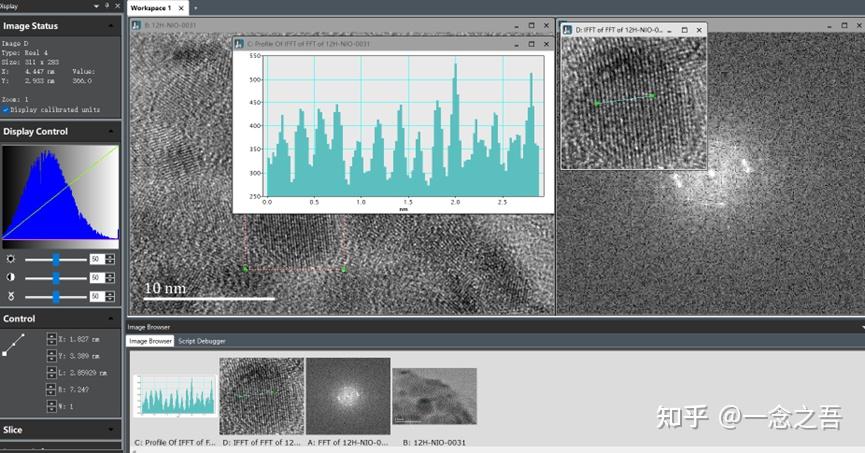

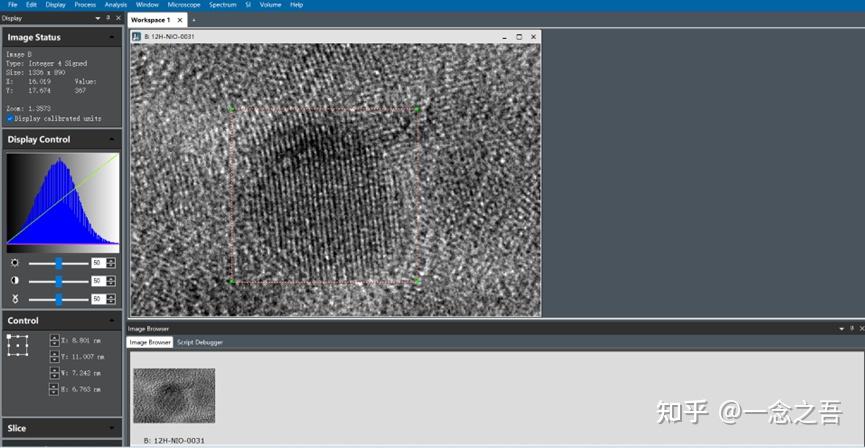

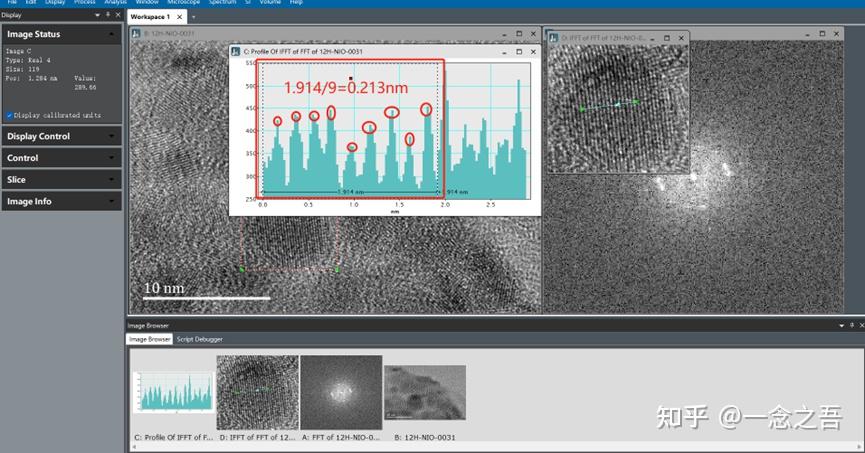

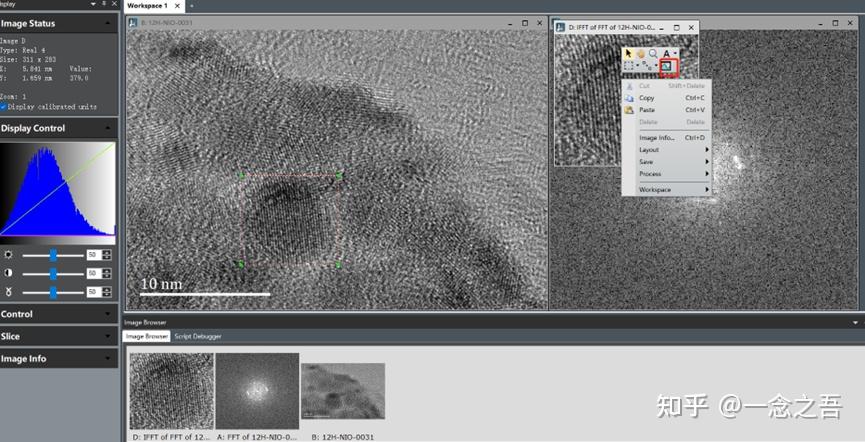

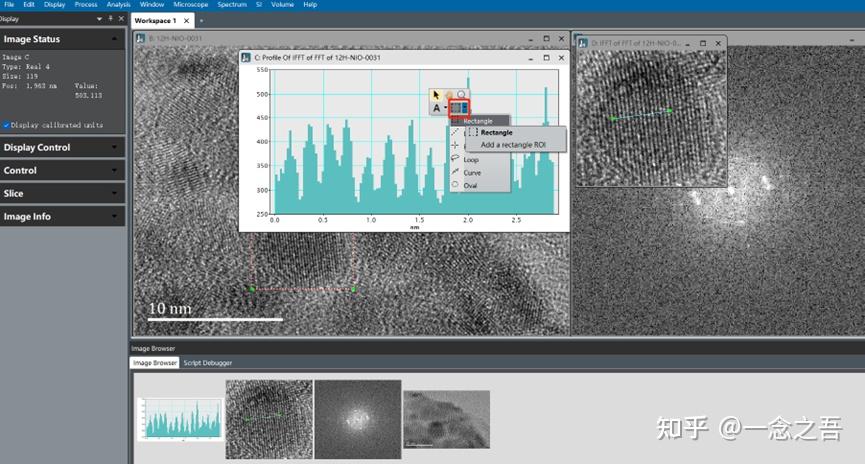

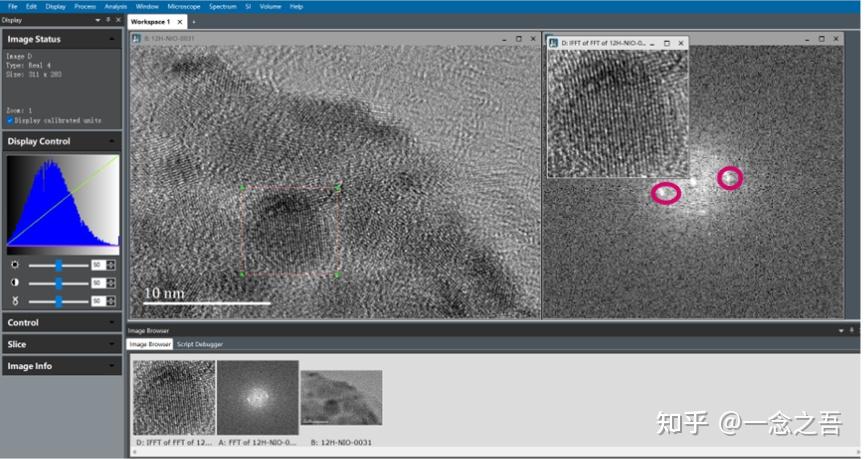

4、晶格条纹测量：选好测量区域，放大-右键，框选测量区域-progress-FFT出现6图所示的两个亮点-右键选择Spot，在亮点上单击选中亮点，-progress-inverse FFT得到7图，在7图上右键-点击右下角图标，画一条垂直于晶格条纹的线，这个线可以随时变换长度，控制新出现的蓝色图片（8图）上的峰基本保持一致，用出现的长度（虚线框最左边到最右边的距离，图中已经给出为1.914nm）除以峰的个数（红色圈的数量）即为晶格条纹。可以多测量几个晶格点确定所测晶格条纹范围。
