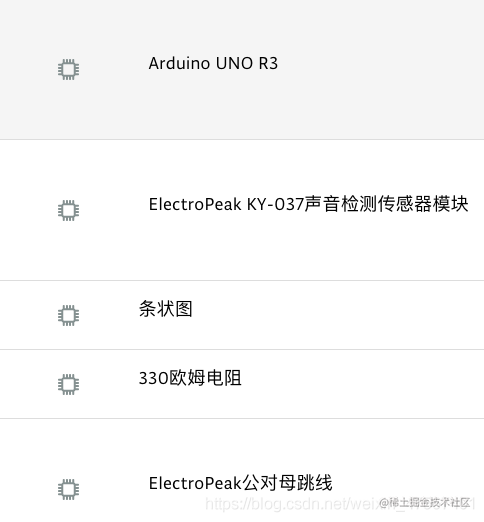

电路实验次材料 要将此模块与Arduino一起使用，只需连接模块的电源，然后根据需要将其模拟或数字引脚连接到Arduino。

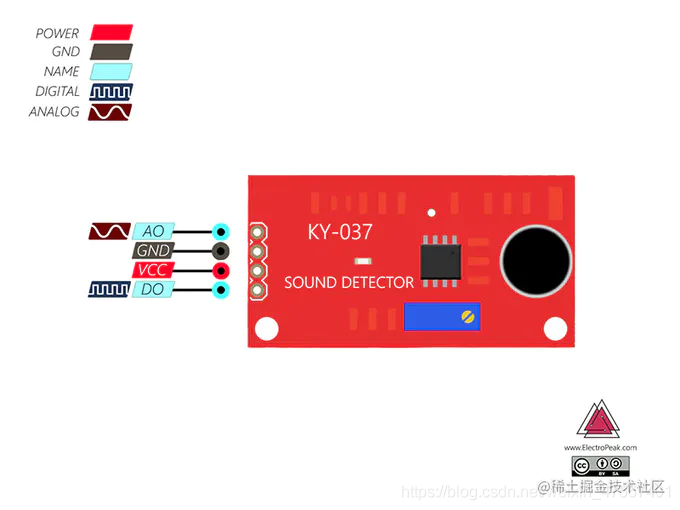

在这里，我们使用了模拟输出。 如下图所示将传感器连接到Arduino

在图表上显示传感器的模拟输出

将传感器的模拟输出连接到Arduino A0引脚，然后将以下代码上传到Arduino板上。然后从“工具”菜单中选择“串行绘图仪”。

int sensor_value = 0;
int threshold = 540; //Enter Your threshold value here
int abs_value = 0;
int ledCount = 10; //number of Bargraph LEDs
int bargraph[] = {0, 1, 2, 3, 4, 5, 6, 7, 8, 9}; // Bargraph pins
void setup() {
Serial.begin(9600); // setup serial
for (int i = 0; i <= ledCount; i++) // Define bargraph pins OUTPUT
pinMode(bargraph[i], OUTPUT);
for (int i = 0; i <= 9; i++)
digitalWrite(i, LOW);
void loop() {
sensor_value = analogRead(A0);
abs_value = abs(sensor_value - threshold);
int ledLevel = map(abs_value, 0, (1024 - threshold), 0, ledCount);
for (int i = 0; i < ledCount; i++) {
// if the array element's index is less than ledLevel,
// turn the pin for this element on:
if (i < ledLevel) {
digitalWrite(bargraph[i], HIGH);
Serial.println(i);
// turn off all pins higher than the ledLevel:
else {
digitalWrite(bargraph[i], LOW);
