2023年东南大学电气954考试真题参考答案

6 个月前

一涵

2023年的真题较为简单，电路原题重考题目占比64%，一大半都是原题重考，而且每题考点都很清晰，基本没有什么弯弯绕绕，注意计算！

另外自控今年填空改为选择，难度降低的同时也节省了答题时间，实属照顾了考研战役人！（东南电气考研，请关注一涵学姐）

电路部分

一、填空题：

1、0A （2011年真题B卷填空第三题）

2、 4A （2014年真题填空题第7题）

3、 5\Omega

相量法，熟悉阻抗角和电压电流角度之间的关系，基础概念题

4、 0.02s -15e^{-50t} \varepsilon(t)\,V （2011年真题B卷填空题第7题）

5、 0.25\mu F 5\cos(1000t)\,A （2011年真题B卷填空题第9题）

考察谐振，用消耦计算，送分题

6、 (1.805+1.9\times 10^{-3}\sin 100t) \,A （1999年真题第9题）

7、 1.3\times 10^{-4}F （2018年真题填空第5题、强化侧5-11第（2）小问）

二、计算题

1、 R=\dfrac{44}{27}\Omega P=0.189W

求最大功率，常规题，计算容易出错

2、 i_2(t)=2\sin 1000t +1.58\cos(2000t+108.43^\circ) \,A I_2=1.8A

P_{R_2}=32.48W P_{u_s}=10W P_{i_s}= -12.5W

非正弦稳态电路，常规题，注意细节和计算

3、 i(t)=3e^{-t}\,A (t\ge 0) u(t)= -4.8\delta(t) -0.48e^{-0.9t}\,V (t\ge 0)

动态电路题目，多个动态元件选用复频域法解题更简便

4、W=-687.5W A_1=20.95A A_2= 18.75A （2017年真题大题第4题）

简单的三相电路题目

自控部分

一、选择题：

1、B K/6 ， 0<K<10 2、D 谐振频率 3、C 180^{\circ}

4、 A 计算根轨迹的分离角 5、 A e^{-2t}

二、 K=2.937 h=0.467 稳态误差 e_{ssn}=-0.934

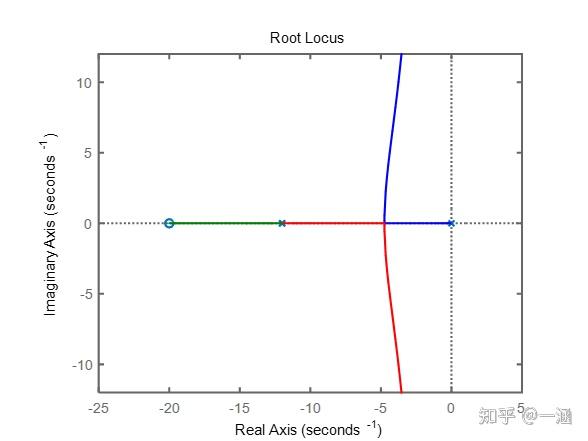

三、（1）概略根轨迹图如下（2）a>16.372

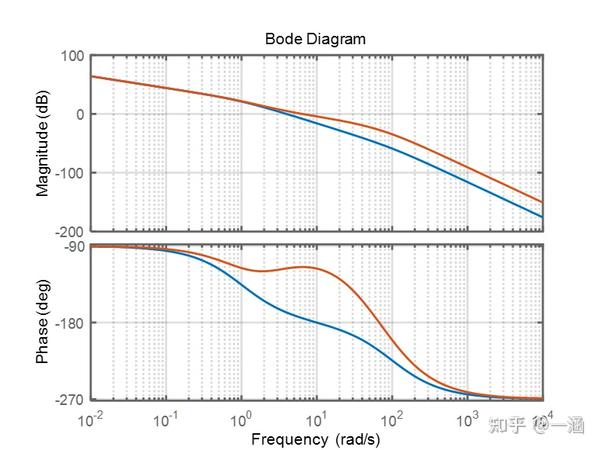

四、（1） K=16 \omega_c=4

（2） G_c(s) = \dfrac{1+0.38s}{1+0.071s}

G'(s)=\dfrac{16(0.38s+1)}{s(s+1)(0.01s+1)(0.021s+1)}

【求的校正装置传函有些许误差无妨，只要设计满足校正要求即可】

（3）

任何考研相关问题，欢迎咨询一涵学姐！
