怎样理解电网的并列、解列，以及解环、合环？

Question

怎样理解电网的并列、解列，以及解环、合环？

关注者

17

被浏览

72,004

6 个回答

并网、解列说的是两个电力系统（发电机组与电网、电网与电网）两者运行状态的关系。并网一般用于发电机组与系统的关系，并网：是两者大部分情况下由非同期运行最终达到同期并列运行（是否同期取决于电压幅值、电压频率、电压相角；两个系统的3项指标之差在一个可以接受的范围）当两个系统达到同期标准后由断路器瞬时动作将两个系统通过电气系统连接在一起并网后两个系统可看做同一系统他们电压幅值、电压频率、电压相角始终相同；解列与并网正好相反是两两个一同运行的系统分隔开分隔后各自按照自己的调整需求进行电压幅值、电压频率、电压相角的相关调整！

解环、合环大部分情况下仍是在同一系统内的操作！只是根据电气的固有位置将一个完整成环的系统从解环点分开！解环、合环过程中系统的电压幅值、电压频率、电压相角不会发生较大变化！

全是文字叙述题主将就下

发布于 2019-05-22 07:11

南柯一梦 · Accepted Answer

4、带负荷误拉隔离开关的案例及原因分析

以下案例内容均为虚拟。

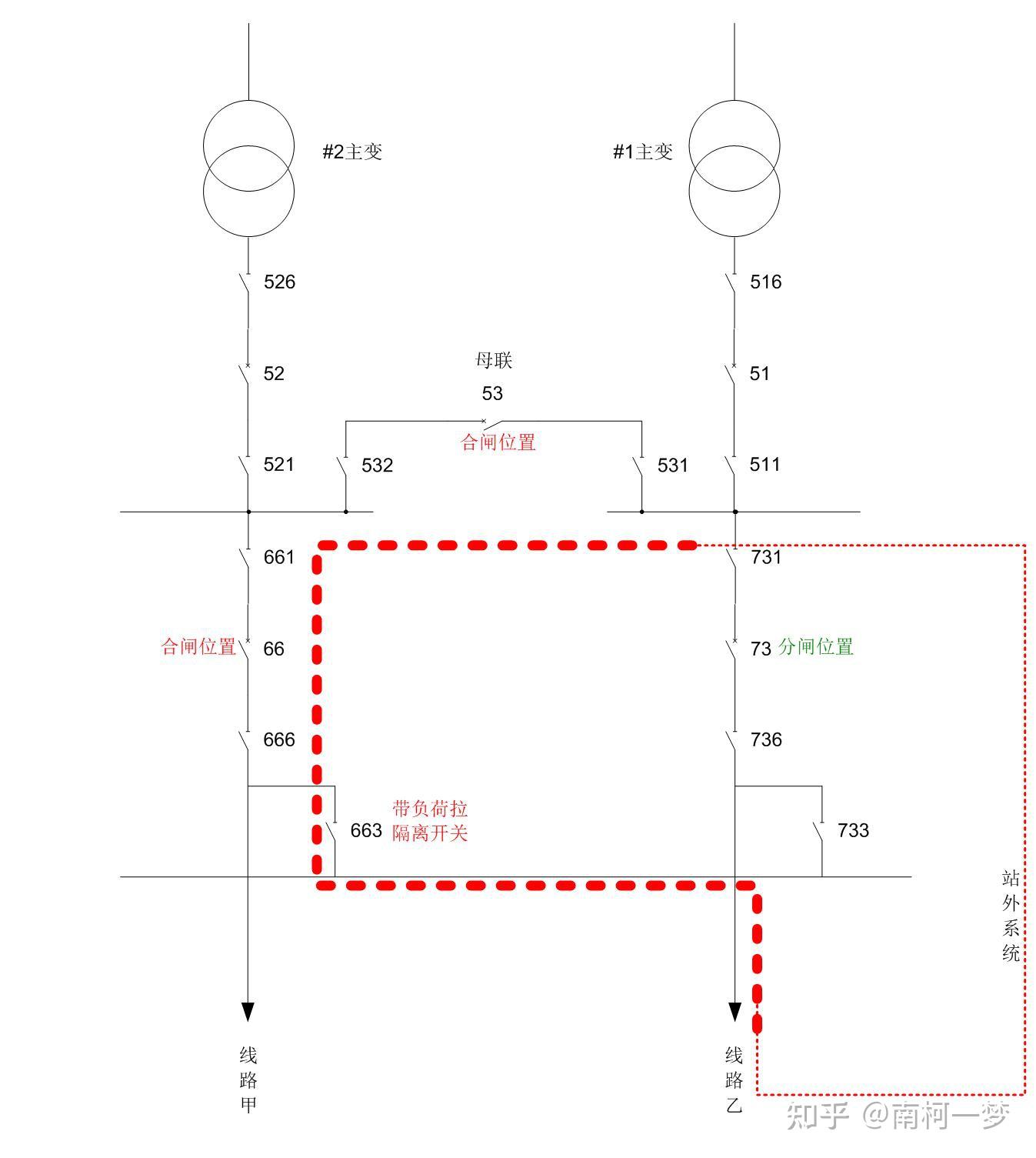

典型案例： 事故前，10kV线路乙代线路甲运行，66、73开关均为断开位置。调度下令恢复线路乙、线路甲正常运行方式，在执行过程中应合上66、73断路器，且检查53断路器已合上后，方可依次拉开663、733隔离开关。但是在执行过程中，操作人员仅合上了66断路器，未断开73断路器，便执行拉开663隔离开关，用隔离开关解环站外系统。如图1所示。

为什么？

问题：为什么不能用隔离开关解环站外系统？

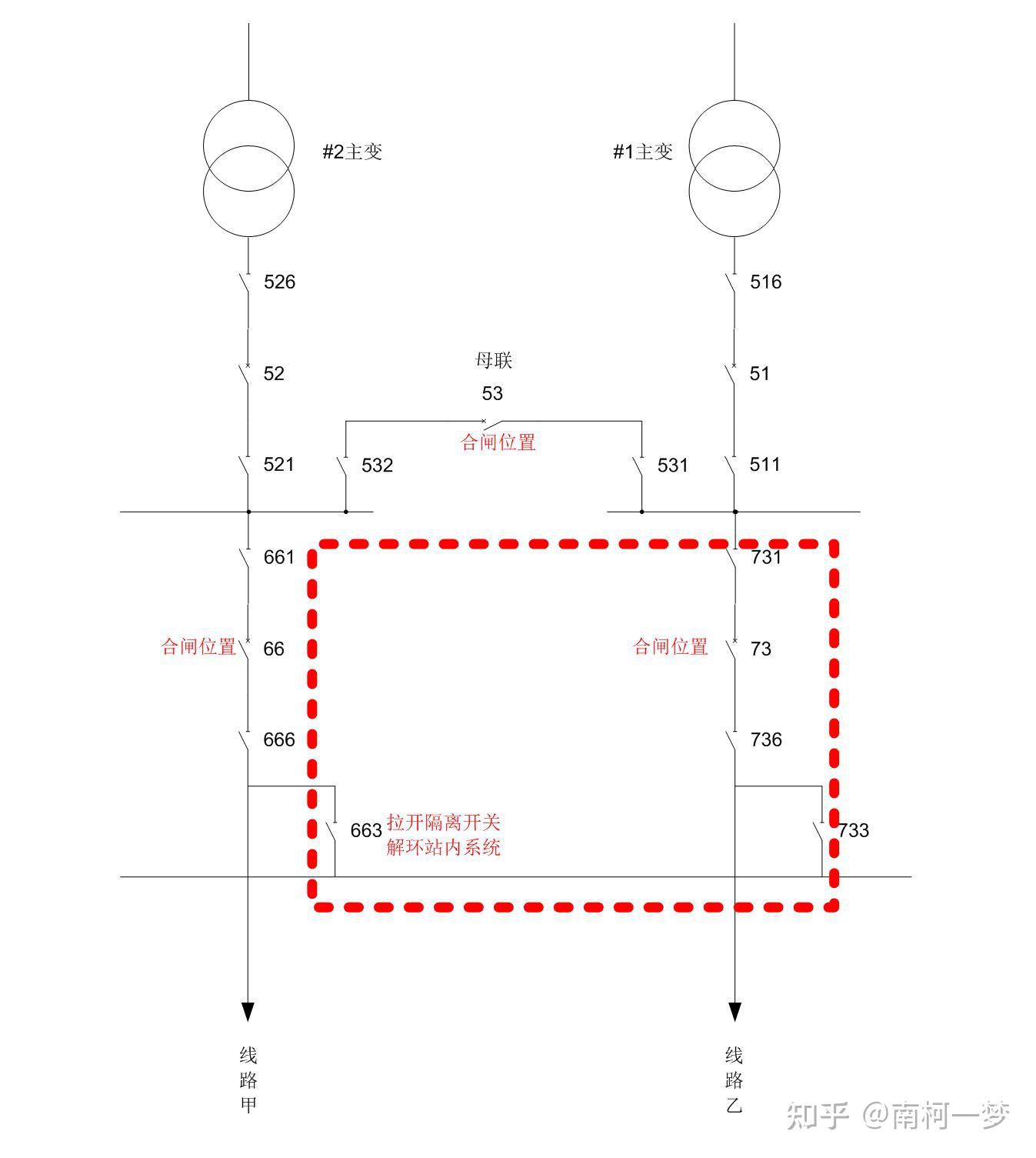

回答：还是因为隔离开关不能拉合大电流，如果用隔离开关解环站外系统，通过的电流是隔离开关无法承受的。所以，只能在同一站同一电压等级用隔离开关解环，如图2所示。
