三星HP2传感器深度解析：亮点不只有2亿像素

众所周知，自2022年下半年以来，整个智能手机行业在“影像传感器”领域就像开了挂一样，迎来了一轮全方位、大幅的技术革新。

对于旗舰机来说，索尼IMX898让“一英尺大底”在智能手机上首次迎来了普及的机会。

对于高端机型而言，IMX800、IMX866的横空出世不止带来了画质提升，更意味着非旗舰终于跨越了1/1.5英寸这条分界线，第一次集体升级到了更大更强的影像硬件。

而在中端领域，三星HPX、HP1、HP3、HM6等一批小尺寸、但超高像素的CMOS也应运而生。虽然它们在技术端算不上有多极致，但“超高像素”本身就是个极大的噱头。

既然如此，为什么我们三易生活今天要特意来为大家分析同为“2亿像素”的三星HP2呢？其实最初我们看到这款2亿像素新款CMOS的相关信息时也是不以为然，但仔细琢磨之后就发现，它并没有“看起来”那么简单。甚至从某种程度上来说，说它的重要性超过IMX989可能都不为过。

为什么我们会这么说？接下来，我们三易生活将对HP2这款CMOS的方方面面，来做一次相对详细的解读。

首先，它的“尺寸”非常微妙

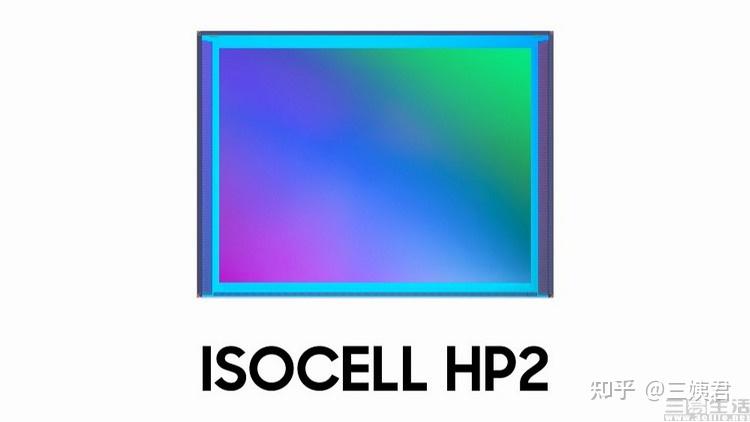

根据三星方面公布的相关信息显示，HP2是一款1/1.3英寸的传感器，可提供2亿/5000万/1250万像素三种工作模式。而在这三种模式下，它的等效像素尺寸分别为0.6微米/1.2微米/2.4微米。

如果有关注过此前已经上市的HP1和HP3（包括HPX，它可以视作HP3的变体）就会发现，HP2的单像素和整体尺寸正好“位于”两者之间。换句话说，它既不是三星目前最大底的2亿像素移动CMOS，也不是其目前制程最精密（单像素尺寸最小）的2亿像素移动CMOS。

HP2的尺寸与三星HM3（1.08亿像素）完全一致

那么，三星为何要造这样一颗尺寸“中等”的2亿像素新方案呢？根据官方的说法，这是因为1/1.3英寸的大小意味着HP2在应用到手机里时，可以直接兼容现阶段许多5000万/1亿像素的机身设计，厂商不再需要重新构思机身内部结构，甚至不用更换镜组就能直接“换代”。

说实在的，这就是个非常“理性实用”的设计思路了。一方面，只有尽可能的给终端厂商降低设计难度、降低适配成本的新技术，才更有可能被大量采用。另一方面，考虑到1/1.3英寸“恰好”是迄今为止曾在非旗舰机型（小米CC9 Pro）上出现过的、最大的CMOS尺寸，所以不免让我们遐想HP2未来普及到更多机型上的可能性。

其次，它的对焦设计真的很强

除了“适中”、且有利于手机厂商迅速商用的尺寸之外，HP2在对焦设计上也超过了许多比它尺寸更大的CMOS方案。

众所周知，由于像素密度过高，很多早期的超高像素CMOS往往都只能采用简化的对焦设计。这就意味着它们无法在整个CMOS取景区域实现连续追焦，而且在近距离对焦性能上更是令人着急。

而到了现在，以IMX707、IMX989为代表的一批新型超大底CMOS，在对焦性能上的确已经大为改善。这是因为它们采用了名为“Qcta PD（一般中译为全像素八核对焦）”的对焦结构，而这种对焦结构本质上是将全像素双核对焦和“像素四合一”设计组合在了一起，从而兼顾了全CMOS面积上的测距性能以及“四合一”之后的等效大感光面积。

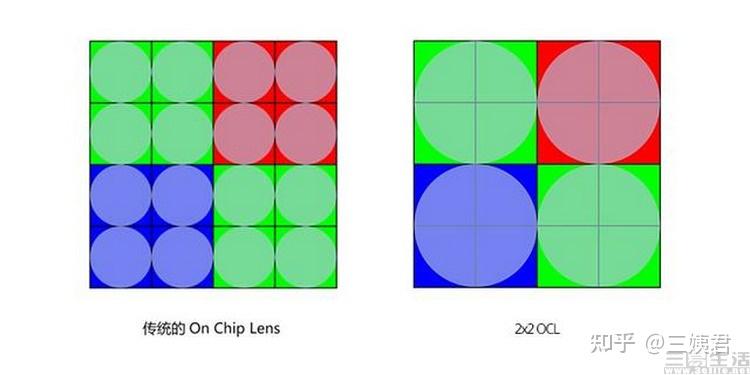

但“QctaPD”绝非大尺寸CMOS上最好的对焦设计，实际上由于它的对焦像素因为只有左右分割，所以无法进行垂直以及斜向的持续追焦。相比之下，索尼曾在IMX689上提出过的“2*2 OCL（全像素全向对焦）”结构，反而才是能够更好兼顾全向对焦和大像素感光的设计。

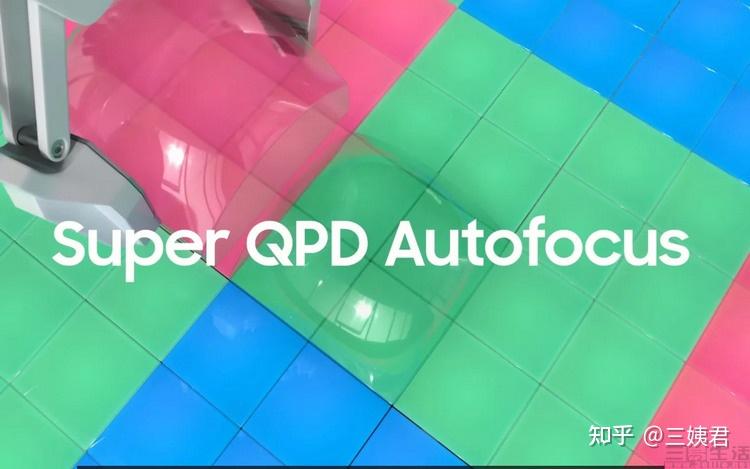

有趣的是，三星HP2的对焦结构采用的正是类似“2*2 OCL”的“Super QPD”设计。它让每四颗像素共用一个微透镜，从而实现了上下、左右、斜向等多个方向的相位比对能力。同时由于所有的2亿像素全都采用了这一架构，所以它可以做到全取景范围的持续追焦。这就使得HP2在对焦、追焦性能上，超过了很多底更大、像素面积更大的CMOS，在日常使用中反而有着潜在的清晰度优势。

最后，它还解决了“高像素”的固有缺陷

对于手机CMOS传感器来说，“大底高像素”自诞生以来其实就一直伴随着许多并不太令人愉快的代价。

比如说更大的底不得不搭配更大更厚的镜头组，从而会显著增厚机身，还会降低光学防抖的效果。

又比如说，前文中我们已经提及，早期的大底CMOS很多在对焦设计上都严重退步，导致实际拍摄中对不上焦、或者完全没法用于拍摄近距离对象，因此实用价值大打折扣。

在日常的评测、使用过程中，我们其实经常遇到这种强光下的过曝样张

但除此之外，“大底高像素”CMOS还有一个普遍缺陷，那就是它们比较容易过曝，而且记录色彩时的动态范围不佳。

为什么会这样？这是因为CMOS传感器的“基本原理”，其实有点类似于太阳能电池，在光线照射到传感器上时，光能会转换为电能，而电能（电子）则会被传感器上的每一个像素点所捕获。之后再通过检测每个像素点的电压（电子数量），就能得知对应色彩的光线强度，并最终组合为画面。

但是问题就在于，对于高像素CMOS来说，因为它们的像素尺寸变小了，所以每个“像素”里实际能够容纳的电子数量比起以前的老款CMOS来说，其实是减少了的。

这样一来，一方面“光线强”和“光线弱”时对应的电子数量差（电压差）就变小了，最终造成画面的宽容度降低，明暗信息量损失变大。另一方面，一旦像素点被强光直接“充满电”，就可能会造成过曝。这就是为什么许多高像素机型在晴天或者有强光源的夜间拍照时，整个画面都可能发白的原因。

双增益电路对于三星来说并不是新设计，只不过这次它实现了同时开启的效果

然而以上这些问题，在HP2上就得到了多个层面上的解决。一方面它将单像素传感器的阱容增大了超过33%，这意味着每个像素点都能捕获更多光线信息（而不过曝）。另一方面，HP2具备双斜率增益电路（对暗光区域的像素点和亮光区域的像素点使用不同的信号放大倍率），能够在各种大光比场景下实现硬件层面的“暗部提亮”和“高光抑曝”。最后，双ISO功能则意味着它还可以拍摄出超过硬件本身限制的照片色深（通过在一次拍摄中组合两个不同的感光度，生成一帧超高色深的照片）。

结语：三星当前技术的集大成，但重点还不止于此

不难发现，在HP2这款2亿像素CMOS身上，其实可以看到三星半导体过去多条产品线、多个不同技术探索方向的“融合”。

比如小型像素设计明显继承自此前JN1、HM2的技术路线，但进行了“高端化”的调整。比如Super QPD对焦吸取了竞争对手的经验，此前已经在HPX上进行了首发验证。比如双增益电路设计最早出现在GW1上，是已经经过大量检验的可靠技术。而双ISO（或者叫Smart ISO Pro）则源自前代的“自用”传感器方案HM3，在软件适配上也已经有了成熟的经验。

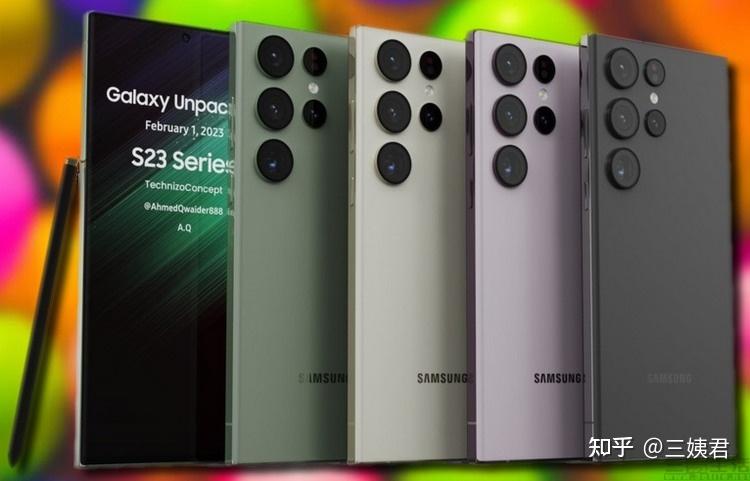

但真正更重要的一点在于，虽然大家都知道HP2这款CMOS将会由三星的旗舰机型Galaxy S23Ultra首发，但三星半导体此次对HP2积极宣传态度却是前所未有的。要知道，以往三星的很多“自用”硬件，其实都不太会进行高调宣发，因为这毕竟会让其他的潜在客户感到不满。

那么这说明了什么呢？其实有两种可能。一种是HP2虽然由三星自家的机型首发，但这次很可能会打破“自用独占”惯例，出售给第三方。第二种可能就是HP2只不过是个“前奏”，三星（半导体）早已打算将其赋予2023年推出的更多机型。

不管是哪一种可能性，都意味着我们可能会在今年迎来三星半导体旗下手机CMOS传感器方案的“大爆发”。而且不同于索尼那边目前“专注顶级旗舰”的策略，三星的新款CMOS方案，将有望给整个手机行业都再一次带来显著的影像能力进步。而这也正是我们为什么会说，HP2这款看似“不算特别大”的CMOS，背后的意义却可能胜过IMX989的原因。
