透射电镜数据处理系列-4：使用DigitalMicrograph导出「彩色」的TEM照片

诈尸更新，今天我们继续扯一些DigitalMicrograph(下文简称DM)的骚操作。

通常我们见到的TEM图片都是以灰度的形式表示的，很多同学也就误认为TEM图像是“黑白”的或者是“灰度图”。但是，如果你经常看使用TEM的文献的话肯定会发现有些文章里TEM图像是彩色的。

彩色图相比于黑白图可以给人眼更强的视觉冲击力，彩色对比有时也能显示灰度图中不容易注意到的信息。

所以，这一次，我们来介绍一下怎么让你的DM图片变成彩色的。

---

1. 在DM里调出彩色图片

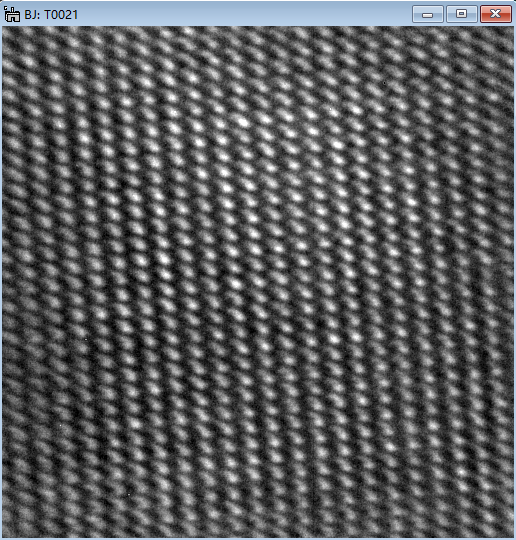

这是一张正经的TEM照片，默认灰度图。

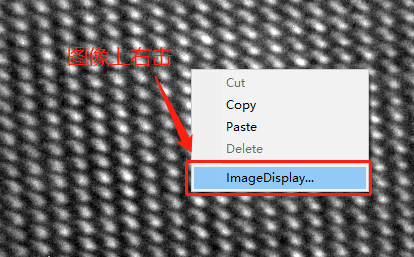

在图像上右击点开菜单，选择ImageDisplay Info（菜单可能会显示不完整，就像下图那样）

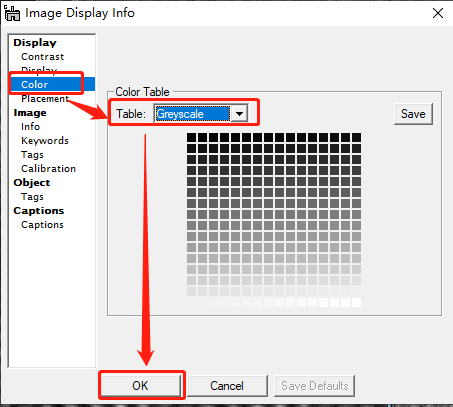

在Color中选择Color Table更换颜色映射表，点OK即可应用。这里我们也就看到了dm3格式的电镜图其实是“彩色”的，之所以我们认为是黑白的是因为他的颜色映射表默认是灰度“Greyscale”。

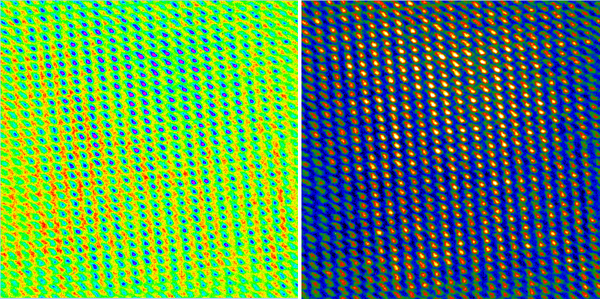

这里我们可以改成自带的彩虹色（Rainbow）或者热图（Temperature）模式：

当然了，这两种渐变色其实都不好用，我们可以自己创建衍射表，在Color Table里的256个格子，从上到下表示数值从小到大的映射。明白了这一点，我们只要自己手动指定这256个格子的颜色就行了。这里有两种方法：

其一，鼠标点击任意一个格子就可以弹出对话框修改颜色

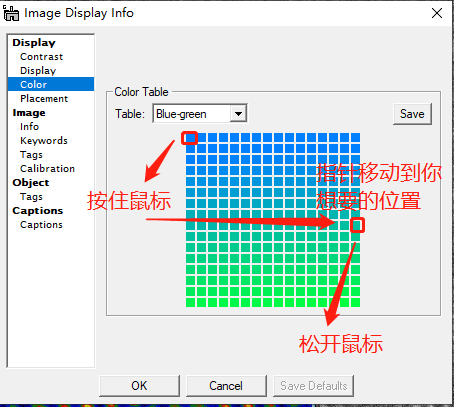

其二，如下图，一次选中多个连续的格子，松开鼠标后会连续两次让选择颜色，DM会自动将选中的格子设定为二者的渐变色。你也可以用多个渐变色组成一个Color Table

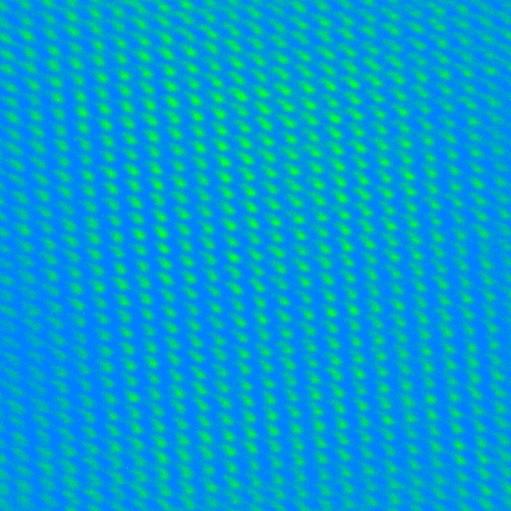

如下图就是我创建的蓝-绿Color Table的结果。

2 将彩色图片导出

现在我们已经将图片变成彩色的了，怎么导出彩图呢？在MD里导出图片有两种方法：

1. 选中要导出的图片，在File-Save Display As中另存为tiff等图片格式
2. 直接在图片空白处右键，选择Copy。打开画图或PPT，粘贴即可。

这二者是有区别的，方法1导出的图片和dm3格式具有相同的分辨率， 方法2导出的图片分辨率和当前图片的显示大小有关系 ，也就是说方法2会损失分辨率。

但是！方法1不会导出颜色映射表，因此无论你在DM里把图片跳的多么出“彩”导出的都是默认的灰度图像；而方法2复制出来的图是带颜色的，和DM里保持同样的颜色。

3 导出全分辨率的彩图

那么怎么导出全尺寸的彩图呢？

我们刚刚已经说过了，DM直接导出的图片（方法1）其实就是“彩图”只是颜色映射表是灰度的。这种保存图片颜色的方法叫做索引颜色。所以我们其实可以跳过1中的部分，直接将DM导出的Tiff图片拖进PS里

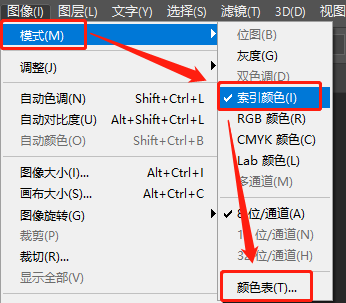

然后打开：图像-模式

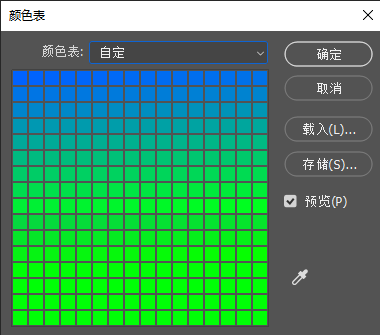

可以看到当前的图片颜色是索引颜色，而在菜单的最底下有一个颜色表，我们点开它就可以打开和DM几乎一样的Color Table了，编辑的方式也是完全一样的。

PS作为专业的图像处理软件，在编辑Color Table的同时可以实时预览，这个功能可是DM里没有的。

编辑完成，在“图像-模式”中将图像格式转为RGB颜色然后导出tif就可以得到全分辨率的DM彩图了。

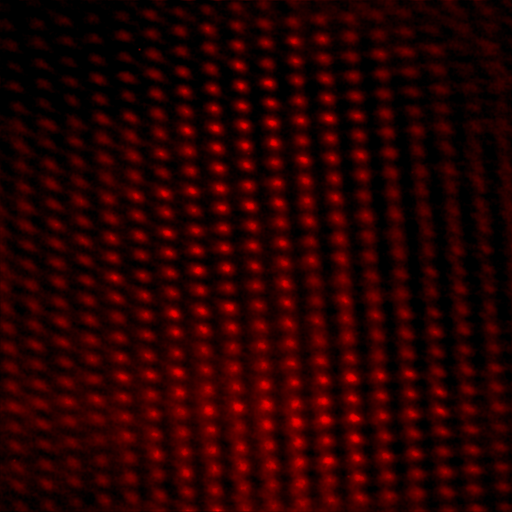

再来个红色的压压惊

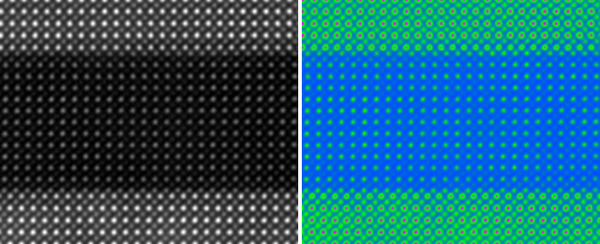

PS，如果是高质量的STEM高分辨图像的话，原子柱的衬度和原子序数相关，因此可以将不同衬度的原子映射到不同颜色上从而将原本差异较小的Z衬度用颜色的方式呈现出来，比如下图：

所有图片均已取得授权，禁止转载！
