聊聊SOC启动（十）内核启动先导知识

lgjjeff

本文基于以下软硬件假定：
架构：AARCH64
内核版本：5.14.0-rc5

1　问题引出

经过漫漫征途终于进入内核大门了，现在内核将愉快地从第一条指令开始执行。但在开始内核之旅前，还是有必要再看下系统进入内核之前的状态。我们知道uboot的最后一步是把内核拷贝到内存，并将cpu设置为如下状态：
（1）MMU处于关闭状态
（2）数据cache处于关闭状态，指令cache可以是关闭或者打开的
（3）将dtb的地址存放到x0寄存器中
（4）通过armv8_switch_to_el2函数跳转到内核入口地址执行

由于刚进入内核时页表还没有建立，此时系统运行在实模式，且ARM8数据cache的开启需要依赖于MMU，因此显然在启动内核前需要关闭MMU和数据cache。

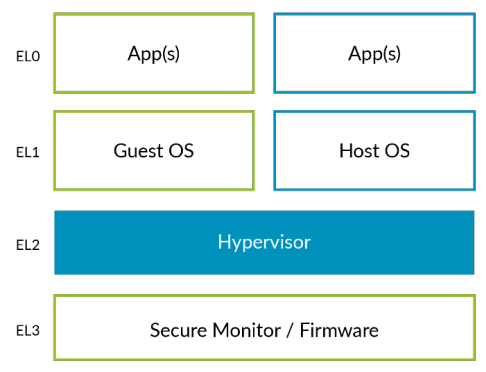

我们知道armv8一共有四个异常等级，正常情况下内核应该运行在EL1，但是由于ARMv8支持虚拟化。对于type 2 hypervisor，其guest OS运行在EL1，若host OS也运行在EL1，则其架构如下：

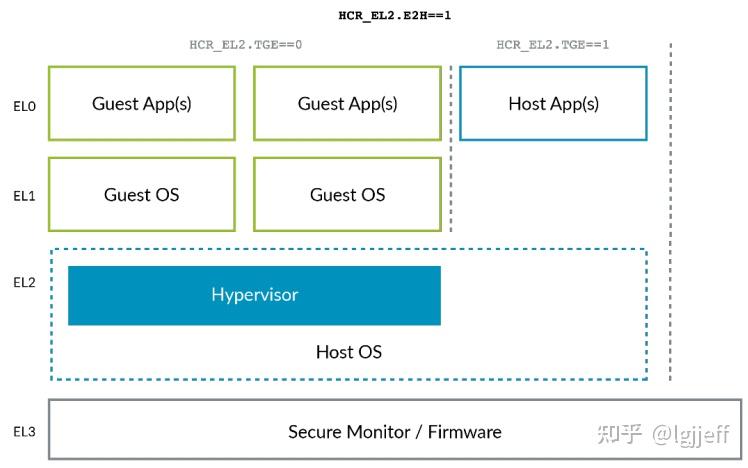

此时host os与guest os都运行在EL1，而hypervisor作为host os的一部分运行在EL2，由于host os与hypervisor运行在不同的异常等级，它们之间需要通过异常进行交互。这需要异常等级切换，以及上下文的保存和恢复，显然会带来比较大的开销。为了提高虚拟化效率，arm在armv8.1之后的架构增加了对vhe的支持，以允许host os运行在EL2。此时系统架构将变为以下方式：

由于host os与hypervisor都运行在EL2，因此减少了上述开销。但是host os本身与普通os并没有两样，默认被设计为工作于EL1中，如其通过sctlr_el1访问系统控制寄存器，通过vbar_el1访问向量表基地址寄存器等。若host os运行在EL2，则需要将这些寄存器的访问操作重定向到其对应的xxx_el2寄存器，arm架构在硬件层面提供了寄存器重定向特性，但是os也需要做相应的适配，如使能HCR_EL2.E2H以开启vhe支持，使能HCR_EL2.TGE以将本来被路由到EL1的异常路由到EL2等。此后，host os就可以马照跑，舞照跳，所有的操作与运行于EL1时相同，根本无需关心自己实际上是运行于哪个EL

uboot加载内核时会将内核拷贝到内存的低地址处（如0x40000000），然后直接跳转到该物理地址处运行。但实际上程序运行依赖于链接脚本中定义的虚拟地址，若代码不是地址无关的，则加载地址必须要与链接地址一致才能正确运行。我们再来看一下arm64架构链接脚本中内核起始地址的定义（arch/arm64/kernel/vmlinu.lds.S）：

OUTPUT_ARCH(aarch64)
ENTRY(_text)
SECTIONS
	. = KIMAGE_VADDR;
	.head.text : {
		_text = .;
		HEAD_TEXT
}

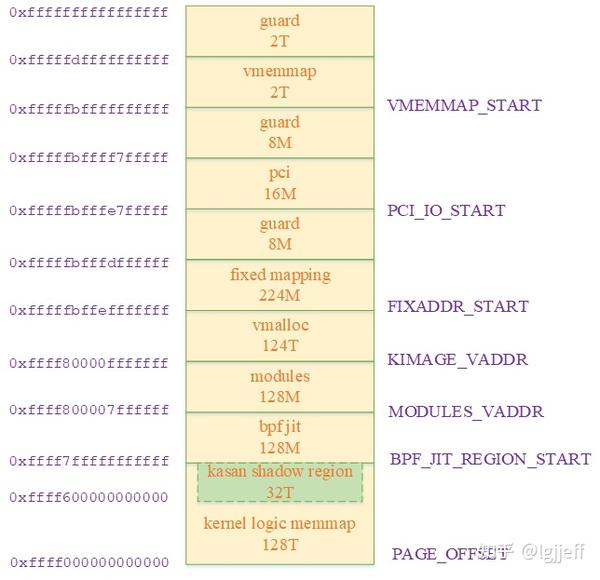

即内核入口函数_text的链接地址为KIMAGE_VADDR，从下图内核虚拟地址空间布局可以看到，该地址为0xffff80000fffffff，显然与uboot的加载地址不同。因此为了内核能正常启动，其开头部分的代码必须要支持位置无关特性。

由于位置无关代码不能直接访问全局变量的地址，除非编译阶段指定了pie选项，否则在编码方面会有诸多限制。因此内核启动后自然希望能尽快切换到正常执行模式，这就需要在启动早期就为内核运行所需的代码段、栈、数据段等部分内存建立初始化页表，从而使其运行地址与链接地址匹配。

２　内核执行的异常等级

２.1　内核启动时的异常等级

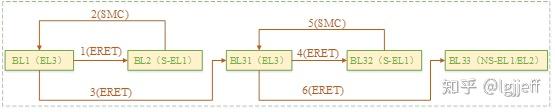

除了必须支持EL0和EL1以外，arm可以灵活地配置是否支持EL2和EL3。为了讨论方便，我们假定讨论的系统支持所有EL0 – EL3异常等级，且启动流程为bl1 bl2 bl31 bl32 uboot linux。以下为其典型流程图：

Arm规定cpu以系统支持的最高异常等级开始启动，因此bl1运行于EL3，Bl2根据需求可运行于S-EL1或EL3，BL31需要执行secure monitor功能，故只能运行于EL3。BL32主要用于支持trust os，其必须执行在S-EL1和S-EL0下

２.1.1　Uboot的执行异常等级

由于uboot（bl33）由bl31启动，因此其异常等级也由bl31确定。我们以qemu平台为例，atf获取bl33异常等级的流程如下：

以下为其实际获取流程的定义：

static inline uint64_t el_implemented(unsigned int el)
	if (el > 3U) {
		return EL_IMPL_NONE;
	} else {
		unsigned int shift = ID_AA64PFR0_EL1_SHIFT * el;
		return (read_id_aa64pfr0_el1() >> shift) & ID_AA64PFR0_ELX_MASK;    （1）
static uint32_t qemu_get_spsr_for_bl33_entry(void)
	mode = (el_implemented(2) != EL_IMPL_NONE) ? MODE_EL2 : MODE_EL1;           （2）
	spsr = SPSR_64(mode, MODE_SP_ELX, DISABLE_ALL_EXCEPTIONS);                  （3）
}

（1）该函数通过过读取id_aa64pfr0_el1寄存器判断是否支持给定的异常等级，该寄存器的定义如下：

即判断寄存器中给定异常等级对应的字段是否被设置，若其被设置则cpu支持该异常等级，否则不支持
（2）若cpu支持EL2，则uboot从EL2启动，否则从EL1启动
（3）将启动模式设置到non secure上下文的spsr成员中，该上下文在退出bl31之前会被设置到实际的寄存器中

２.1.２　内核启动异常等级的确定

uboot本身作为firmware支持运行在EL1 – EL3的任一等级，但内核只能运行于EL 1或EL2。因此在进入内核之前，uboot需要根据实际情况切换到对应的异常等级。
加载完内核后，它会通过boot_jump_linux执行实际的切换流程，其中aarch64架构流程如下：

static void boot_jump_linux(bootm_headers_t *images, int flag)
#ifdef CONFIG_ARMV8_SWITCH_TO_EL1
		printf("switch to EL1 AARCH64\n");
		armv8_switch_to_el2((u64)images->ft_addr, 0, 0, 0,
				    (u64)switch_to_el1, ES_TO_AARCH64);          （1）
#else
		if ((IH_ARCH_DEFAULT == IH_ARCH_ARM64) &&
		    (images->os.arch == IH_ARCH_ARM)) {
		    printf("switch to EL2 AARCH32\n");
			armv8_switch_to_el2(0, (u64)gd->bd->bi_arch_number,
					    (u64)images->ft_addr, 0,
					    (u64)images->ep,
					    ES_TO_AARCH32);                       （2）
		} else {
			printf("switch to EL2 AARCH64\n");
			armv8_switch_to_el2((u64)images->ft_addr, 0, 0, 0,
					    images->ep,
					    ES_TO_AARCH64);                       （3）
#endif
}

armv8_to_el2会获取cpu的当前异常等级，并根据该值确定内核的运行等级。若配置了CONFIG_ARMV8_SWITCH_TO_EL1强制从EL1启动，则不管当前运行在那个EL下，都切换到EL1再启动内核。若当前在EL3下执行，则需要切换到EL2再启动内核。否则，内核将跟随uboot的EL。其关系可表示为下表：

当前异常等级	CONFIG_ARMV8_SWITCH_TO_EL1的值	内核异常等级
EL1	yes	EL1
EL1	no	El1
EL2	yes	EL1
EL2	no	El2
EL3	yes	EL1
EL3	no	EL2

下面是其代码实现，不感兴趣的同学直接跳过即可：
（1）通过配置参数CONFIG_ARMV8_SWITCH_TO_EL1强制内核在EL1下运行。在该流程中armv8_switch_to_el2先跳转到switch_to_el1函数，然后由switch_to_el1执行实际的异常等级切换和内核启
（2）若os需要运行于aarch32状态，则传入对应参数
（3）若os需要运行于aarch64状态，则传入对应参数。由于现在的主流架构是aarch64，故后面涉及架构相关的代码我们都只关注aarch64相关的分支

armv8_switch_to_el2的流程如下：

ENTRY(armv8_switch_to_el2)
	switch_el x6, 1f, 0f, 0f            （a）
	cmp x5, #ES_TO_AARCH64
	b.eq 2f
	bl armv8_el2_to_aarch32
	br x4                               （b）
1:	armv8_switch_to_el2_m x4, x5, x6    （c）
ENDPROC(armv8_switch_to_el2)

它根据当前运行的异常等级，确定需要执行的分支。由于uboot可以执行在EL1、EL2或EL3下，因此这里对其分别执行不同的处理。通过下面switch_el的定义，可知当前运行异常等级不同时，其跳转分支分别如下：

当前异常等级	跳转标签
EL1	0
EL2	0
EL3	1

.macro	switch_el, xreg, el3_label, el2_label, el1_label
	mrs	\xreg, CurrentEL
	cmp	\xreg, 0xc
	b.eq	\el3_label
	cmp	\xreg, 0x8
	b.eq	\el2_label
	cmp	\xreg, 0x4
	b.eq	\el1_label
.endm

（a）当前异常等级为EL3时，通过armv8_switch_to_el2_m切换到EL2并启动内核。当前异常等级为EL1或EL2，根据内核运行状态是aarch32还是aarch64，先切换cpu状态，然后跳转到参数给定的入口函数
（b）若未定义CONFIG_ARMV8_SWITCH_TO_EL1，则该函数会直接跳转到内核入口函数处启动内核，此时内核的异常等级与uboot当前运行的异常等级相同。若定义了CONFIG_ARMV8_SWITCH_TO_EL1，则会跳转到switch_to_el1接口，cpu先切换到EL1，然后再启动内核
（c）将异常等级由EL3切换到EL2，然后启动内核

２.２　内核运行时的异常等级

uboot可能以EL1或EL2方式启动内核，上一章的讨论中我们知道内核要工作在EL2需要vhe的支持。因此若内核以EL2启动，则必须要进一步处理以确定其是运行于El2的vhe模式，还是降级到EL1。以下是其代码实现：

SYM_FUNC_START(init_kernel_el)
	mrs	x0, CurrentEL
	cmp	x0, #CurrentEL_EL2
	b.eq	init_el2                                     （1）
SYM_INNER_LABEL(init_el1, SYM_L_LOCAL)
	mov_q	x0, INIT_SCTLR_EL1_MMU_OFF
	msr	sctlr_el1, x0                                （2）
	mov_q	x0, INIT_PSTATE_EL1
	msr	spsr_el1, x0
	msr	elr_el1, lr                                  （3）
	mov	w0, #BOOT_CPU_MODE_EL1                       （4）
	eret                                                 （5）
SYM_INNER_LABEL(init_el2, SYM_L_LOCAL)
	mov_q	x0, HCR_HOST_NVHE_FLAGS
	msr	hcr_el2, x0                                  （6）
	init_el2_state                                       （7）
	adr_l	x0, __hyp_stub_vectors
	msr	vbar_el2, x0                                 （8）
	mrs	x0, hcr_el2
	and	x0, x0, #HCR_E2H
	cbz	x0, 1f                                       （9）
	mov_q	x0, INIT_SCTLR_EL1_MMU_OFF
	msr_s	SYS_SCTLR_EL12, x0                           （10）
	mov	x0, #INIT_PSTATE_EL2
	msr	spsr_el1, x0
	adr	x0, __cpu_stick_to_vhe
	msr	elr_el1, x0                                  （11）
	mov_q	x0, INIT_SCTLR_EL1_MMU_OFF
	msr	sctlr_el1, x0
	msr	elr_el2, lr
	mov	w0, #BOOT_CPU_MODE_EL2
__cpu_stick_to_vhe:
	mov	x0, #HVC_VHE_RESTART
	hvc	#0
	mov	x0, #BOOT_CPU_MODE_EL2
SYM_FUNC_END(init_kernel_el)

（1）获取当前运行的异常等级，若其为EL1则直接进入init_el1处理，否则进入init_el2
（2 - 5）用于初始化EL1的执行状态，如sctlr_el1、spsr_el1，并通过eret将spsr_el1的设置到PSATE中，以及执行函数返回
（6）初始化hcr_el2寄存器的值，该寄存器用于配置hypervisor的属性。如E2H字段用于开关对vhe的支持，TGE字段确定需要被路由到EL1的异常是否被路由到EL2等
（7）这个宏用于初始化el2的状态，其定义如下：

.macro init_el2_state
		__init_el2_sctlr
		__init_el2_timers
		__init_el2_debug
		__init_el2_lor
		__init_el2_stage2
		__init_el2_gicv3
		__init_el2_hstr
		__init_el2_nvhe_idregs
		__init_el2_nvhe_cptr
		__init_el2_nvhe_sve
		__init_el2_fgt
		__init_el2_nvhe_prepare_eret
.endm

这里我们重点看一下__init_el2_nvhe_prepare_eret，该宏会将spsr中的下一异常等级设置为EL1，即执行eret之后cpu将会切换到EL1状态。以下为该宏的定义：

.macro __init_el2_nvhe_prepare_eret
	mov	x0, #INIT_PSTATE_EL1
	msr	spsr_el2, x0
.endm
