1. 使用手册阅读

首先我们要在其官网下载大恒相机的SDK，官网地址：http://www.daheng-imaging.com/，点击下载中心中的软件下载选择合适版本进行下载。然后安装
安装好了软件以后，在安装目录下找到说明书，路径一般为安装目录下：\Daheng Imaging\GalaxySDK\Doc 按照说明书搭建编译环境

认真阅读里面的一些函数及环境搭建 方法，但是其给出的示例不能调试成功，后面进行更改可以正确运行程序。
我们在工程需要把图存成Opencv的Mat形式。大恒C++ SDK采集的图像数据不能直接把图像的数据存进Mat，需要将原始数据（我这里是BayerRG8）经过格式转换之后转变成RGB24的格式，直接调用SDK的ConvertToRGB24函数。然后再向Mat写入数据。
2. 相机回调采集

// An highlighted block
#include <iostream>
#include <opencv2/opencv.hpp>
//using namespace cv;
using namespace std;
#include <GalaxyIncludes.h>
cv::Mat img;
//用户继承掉线事件处理类
class CSampleDeviceOfflineEventHandler : public IDeviceOfflineEventHandler
public:
	void DoOnDeviceOfflineEvent(void* pUserParam)
		cout << "收到设备掉线事件!" << endl;
//用户继承属性更新事件处理类
class CSampleFeatureEventHandler : public IFeatureEventHandler
public:
	void DoOnFeatureEvent(const GxIAPICPP::gxstring&strFeatureName, void* pUserParam)
		cout << "收到曝光结束事件!" << endl;
//用户继承采集事件处理类
class CSampleCaptureEventHandler : public ICaptureEventHandler
public:
	void DoOnImageCaptured(CImageDataPointer&objImageDataPointer, void* pUserParam)
		cout << "收到一帧图像!" << endl;
		cout << "ImageInfo: " << objImageDataPointer->GetStatus() << endl;
		cout << "ImageInfo: " << objImageDataPointer->GetWidth() << endl;
		cout << "ImageInfo: " << objImageDataPointer->GetHeight() << endl;
		cout << "ImageInfo: " << objImageDataPointer->GetPayloadSize() << endl;
		img.create(objImageDataPointer->GetHeight(), objImageDataPointer->GetWidth(), CV_8UC3);
		void *pRGB24Buffer = NULL;
		//假设原始数据是BayerRG8图像
		pRGB24Buffer = objImageDataPointer->ConvertToRGB24(GX_BIT_0_7, GX_RAW2RGB_NEIGHBOUR, true);
		memcpy(img.data, pRGB24Buffer, (objImageDataPointer->GetHeight()) * (objImageDataPointer->GetWidth()) * 3);
		cv::flip(img, img, 0);
		cv::imshow("sss", img);
		cv::waitKey(1);
		cout << "帧数：" << objImageDataPointer->GetFrameID() << endl;
int main(int argc, char* argv[])
	//声明事件回调对象指针
	IDeviceOfflineEventHandler* pDeviceOfflineEventHandler = NULL;///<掉线事件回调对象
	IFeatureEventHandler* pFeatureEventHandler = NULL;///<远端设备事件回调对象
	ICaptureEventHandler* pCaptureEventHandler = NULL;///<采集回调对象
	//初始化
	IGXFactory::GetInstance().Init();
			//枚举设备
			gxdeviceinfo_vector vectorDeviceInfo;
			IGXFactory::GetInstance().UpdateDeviceList(1000, vectorDeviceInfo);
			if (0 == vectorDeviceInfo.size())
				cout << "无可用设备!" << endl;
				break;
			cout << vectorDeviceInfo[0].GetVendorName() << endl;
			cout << vectorDeviceInfo[0].GetSN() << endl;
			//打开第一台设备以及设备下面第一个流
			CGXDevicePointer ObjDevicePtr = IGXFactory::GetInstance().OpenDeviceBySN(
				vectorDeviceInfo[0].GetSN(),
				GX_ACCESS_EXCLUSIVE);
			CGXStreamPointer ObjStreamPtr = ObjDevicePtr->OpenStream(0);
			//注册设备掉线事件【目前只有千兆网系列相机支持此事件通知】
			GX_DEVICE_OFFLINE_CALLBACK_HANDLE hDeviceOffline = NULL;
			pDeviceOfflineEventHandler = new CSampleDeviceOfflineEventHandler();
			hDeviceOffline = ObjDevicePtr->RegisterDeviceOfflineCallback(pDeviceOfflineEventHandler, NULL);
			//获取远端设备属性控制器
			CGXFeatureControlPointer ObjFeatureControlPtr = ObjDevicePtr->GetRemoteFeatureControl();
			//设置曝光时间(示例中写死us,只是示例,并不代表真正可工作参数)
			//ObjFeatureControlPtr->GetFloatFeature("ExposureTime")->SetValue(50);
			注册远端设备事件:曝光结束事件【目前只有千兆网系列相机支持曝光结束事件】
			选择事件源
			//ObjFeatureControlPtr->GetEnumFeature("EventSelector")->SetValue("ExposureEnd");
			//ObjFeatureControlPtr->GetEnumFeature("EventNotification")->SetValue("On");
			//GX_FEATURE_CALLBACK_HANDLE hFeatureEvent = NULL;
			//pFeatureEventHandler = new CSampleFeatureEventHandler();
			//hFeatureEvent = ObjFeatureControlPtr->RegisterFeatureCallback(
			//	"EventExposureEnd",
			//	pFeatureEventHandler,
			//	NULL);
			//注册回调采集
			pCaptureEventHandler = new CSampleCaptureEventHandler();
			ObjStreamPtr->RegisterCaptureCallback(pCaptureEventHandler, NULL);
			//发送开采命令
			ObjStreamPtr->StartGrab();
			ObjFeatureControlPtr->GetCommandFeature("AcquisitionStart")->Execute();
			//此时开采成功,控制台打印信息,直到输入任意键继续
			getchar();
			//发送停采命令
			ObjFeatureControlPtr->GetCommandFeature("AcquisitionStop")->Execute();
			ObjStreamPtr->StopGrab();
			//注销采集回调
			ObjStreamPtr->UnregisterCaptureCallback();
			注销远端设备事件
			//ObjFeatureControlPtr->UnregisterFeatureCallback(hFeatureEvent);
			注销设备掉线事件
			//ObjDevicePtr->UnregisterDeviceOfflineCallback(hDeviceOffline);
			//释放资源
			ObjStreamPtr->Close();
			ObjDevicePtr->Close();
		} while (0);
	catch (CGalaxyException&e)
		cout << "错误码: " << e.GetErrorCode() << endl;
		cout << "错误描述信息: " << e.what() << endl;
	catch (std::exception&e)
		cout << "错误描述信息: " << e.what() << endl;
	//反初始化库
	IGXFactory::GetInstance().Uninit();
	//销毁事件回调指针
	if (NULL != pCaptureEventHandler)
		delete pCaptureEventHandler;
		pCaptureEventHandler = NULL;
	if (NULL != pDeviceOfflineEventHandler)
		delete pDeviceOfflineEventHandler;
		pDeviceOfflineEventHandler = NULL;
	if (NULL != pFeatureEventHandler)
		delete pFeatureEventHandler;
		pFeatureEventHandler = NULL;
	return 0;
运行会报CGalaxyEeception 找不到标识符的错误，我们可以在gxsmartptr.h的文件中，在上面添一句#include “GalaxyException.h” 就好了！






使用的是回调采集方式，其运行结果：

 图中是以视频帧的方式显示。
3.单帧采集

// An highlighted block
#include <iostream>
#include <opencv2/opencv.hpp>
//using namespace cv;
using namespace std;
#include <GalaxyIncludes.h>
cv::Mat img;
//用户继承掉线事件处理类
class CSampleDeviceOfflineEventHandler : public IDeviceOfflineEventHandler
public:
	void DoOnDeviceOfflineEvent(void* pUserParam)
		cout << "收到设备掉线事件!" << endl;
//用户继承属性更新事件处理类
class CSampleFeatureEventHandler : public IFeatureEventHandler
public:
	void DoOnFeatureEvent(const GxIAPICPP::gxstring&strFeatureName, void* pUserParam)
		cout << "收到曝光结束事件!" << endl;
int main(int argc, char* argv[])
	//声明事件回调对象指针
	IDeviceOfflineEventHandler* pDeviceOfflineEventHandler = NULL;///<掉线事件回调对象
	IFeatureEventHandler* pFeatureEventHandler = NULL;///<远端设备事件回调对象
	ICaptureEventHandler* pCaptureEventHandler = NULL;///<采集回调对象
	//初始化 使用其他接口之前，必须执行初始化
	IGXFactory::GetInstance().Init();
			//枚举设备
			gxdeviceinfo_vector vectorDeviceInfo;
			IGXFactory::GetInstance().UpdateDeviceList(1000, vectorDeviceInfo);
			if (0 == vectorDeviceInfo.size())
				cout << "无可用设备!" << endl;
				break;
			cout << vectorDeviceInfo[0].GetVendorName() << endl;
			cout << vectorDeviceInfo[0].GetSN() << endl;
			//打开第一台设备以及设备下面第一个流
			CGXDevicePointer ObjDevicePtr = IGXFactory::GetInstance().OpenDeviceBySN(
				vectorDeviceInfo[0].GetSN(),
				GX_ACCESS_EXCLUSIVE);
			CGXStreamPointer ObjStreamPtr = ObjDevicePtr->OpenStream(0);
			//注册设备掉线事件【目前只有千兆网系列相机支持此事件通知】
			GX_DEVICE_OFFLINE_CALLBACK_HANDLE hDeviceOffline = NULL;
			pDeviceOfflineEventHandler = new CSampleDeviceOfflineEventHandler();
			hDeviceOffline = ObjDevicePtr->RegisterDeviceOfflineCallback(pDeviceOfflineEventHandler, NULL);
			//获取远端设备属性控制器
			CGXFeatureControlPointer ObjFeatureControlPtr = ObjDevicePtr->GetRemoteFeatureControl();
			//设置曝光时间(示例中写死us,只是示例,并不代表真正可工作参数)
			//ObjFeatureControlPtr->GetFloatFeature("ExposureTime")->SetValue(50);
			注册远端设备事件:曝光结束事件【目前只有千兆网系列相机支持曝光结束事件】
			选择事件源
			//ObjFeatureControlPtr->GetEnumFeature("EventSelector")->SetValue("ExposureEnd");
			//ObjFeatureControlPtr->GetEnumFeature("EventNotification")->SetValue("On");
			//GX_FEATURE_CALLBACK_HANDLE hFeatureEvent = NULL;
			//pFeatureEventHandler = new CSampleFeatureEventHandler();
			//hFeatureEvent = ObjFeatureControlPtr->RegisterFeatureCallback(
			//	"EventExposureEnd",
			//	pFeatureEventHandler,
			//	NULL);
			//注册回调采集
			//pCaptureEventHandler = new CSampleCaptureEventHandler();
			//ObjStreamPtr->RegisterCaptureCallback(pCaptureEventHandler, NULL);
			//发送开采命令
			ObjStreamPtr->StartGrab();
			ObjFeatureControlPtr->GetCommandFeature("AcquisitionStart")->Execute();
			//采单帧
			CImageDataPointer objImageDataPtr;
			objImageDataPtr = ObjStreamPtr->GetImage(500);//超时时间使用500ms，用户可以自行设定
			if (objImageDataPtr->GetStatus() == GX_FRAME_STATUS_SUCCESS)				//采图成功而且是完整帧，可以进行图像处理...
				cout << "收到一帧图像!" << endl;
				cout << "ImageInfo: " << objImageDataPtr->GetStatus() << endl;
				cout << "ImageInfo: " << objImageDataPtr->GetWidth() << endl;
				cout << "ImageInfo: " << objImageDataPtr->GetHeight() << endl;
				cout << "ImageInfo: " << objImageDataPtr->GetPayloadSize() << endl;
				img.create(objImageDataPtr->GetHeight(), objImageDataPtr->GetWidth(), CV_8UC3);
				void *pRGB24Buffer = NULL;
				//假设原始数据是BayerRG8图像
				pRGB24Buffer = objImageDataPtr->ConvertToRGB24(GX_BIT_0_7, GX_RAW2RGB_NEIGHBOUR, true);
				memcpy(img.data, pRGB24Buffer, (objImageDataPtr->GetHeight()) * (objImageDataPtr->GetWidth()) * 3);
				cv::flip(img, img, 0);
				cv::imshow("sss", img);
				cv::waitKey(1);
				cv::imwrite("01.bmp", img);
				cout << "帧数：" << objImageDataPtr->GetFrameID() << endl;
			//此时开采成功,控制台打印信息,直到输入任意键继续
			//getchar();
			//发送停采命令
			ObjFeatureControlPtr->GetCommandFeature("AcquisitionStop")->Execute();
			ObjStreamPtr->StopGrab();
			//注销采集回调
			ObjStreamPtr->UnregisterCaptureCallback();
			注销远端设备事件
			//ObjFeatureControlPtr->UnregisterFeatureCallback(hFeatureEvent);
			注销设备掉线事件
			//ObjDevicePtr->UnregisterDeviceOfflineCallback(hDeviceOffline);
			//释放资源
			ObjStreamPtr->Close();
			ObjDevicePtr->Close();
		} while (0);
	catch (CGalaxyException&e)
		cout << "错误码: " << e.GetErrorCode() << endl;
		cout << "错误描述信息: " << e.what() << endl;
	catch (std::exception&e)
		cout << "错误描述信息: " << e.what() << endl;
	//反初始化库 关闭设备之后，不能再调用其他任何库接口
	IGXFactory::GetInstance().Uninit();
	//销毁事件回调指针
	if (NULL != pCaptureEventHandler)
		delete pCaptureEventHandler;
		pCaptureEventHandler = NULL;
	if (NULL != pDeviceOfflineEventHandler)
		delete pDeviceOfflineEventHandler;
		pDeviceOfflineEventHandler = NULL;
	if (NULL != pFeatureEventHandler)
		delete pFeatureEventHandler;
		pFeatureEventHandler = NULL;
	return 0;

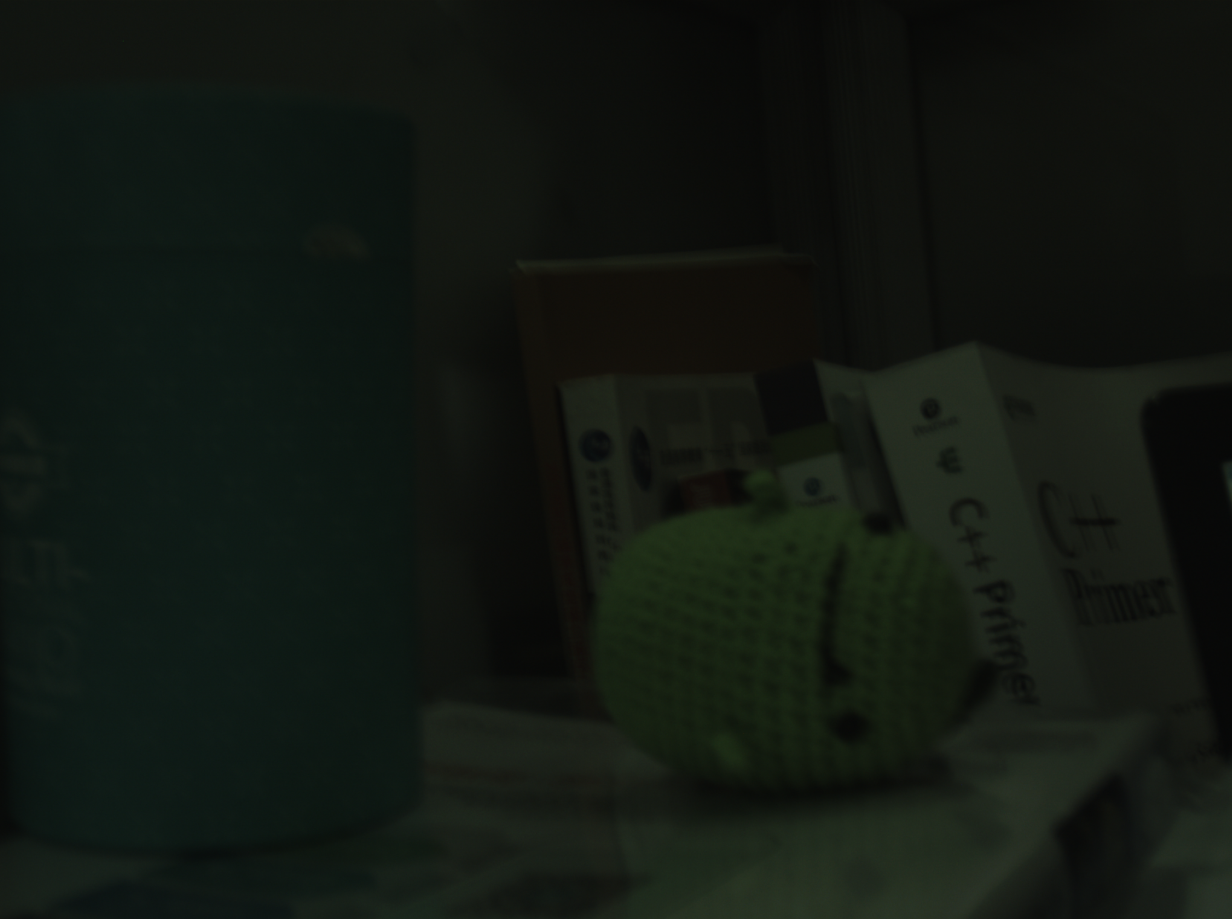

并将其采集图像保存在01.bmp中，结果：
