SolidWorks二次开发---高级配合(轮廓中心)

Paine Zeng

Solidworks 二次开发参数化定制开发

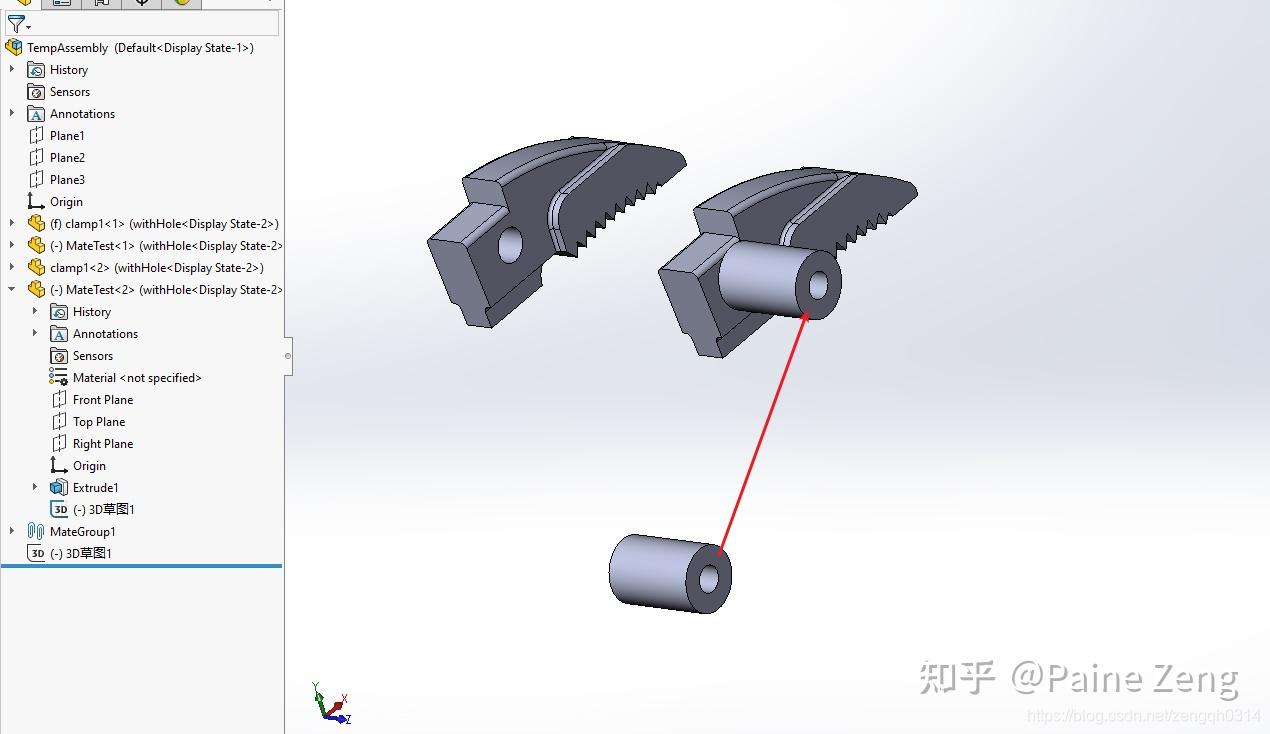

今天有网友咨询高级配合中的面中心配合无法生成。所以我特意来测试了一下，做个总结。先打开简单的装配体，确认配合操作。

开始录制宏:

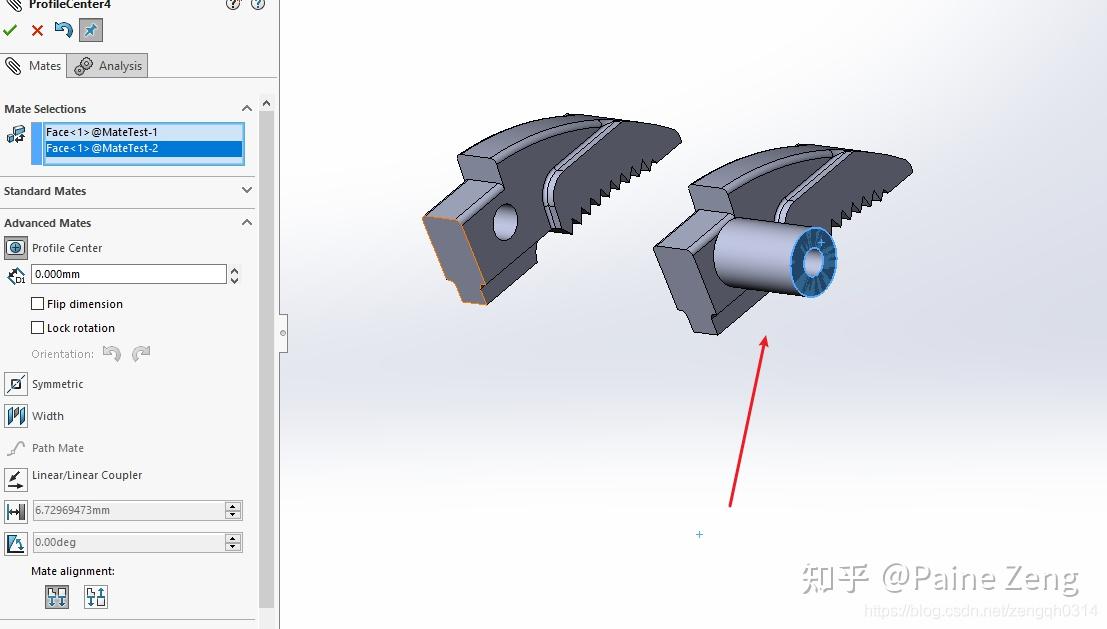

点击Mate ，切换到高级配合中的轮廓中心配合。

再选第一步确定的2个面，配合自动完成了。

停止录制，然后保存录制的文件，然后用最后面的编辑按钮打开刚保存过的swp文件。

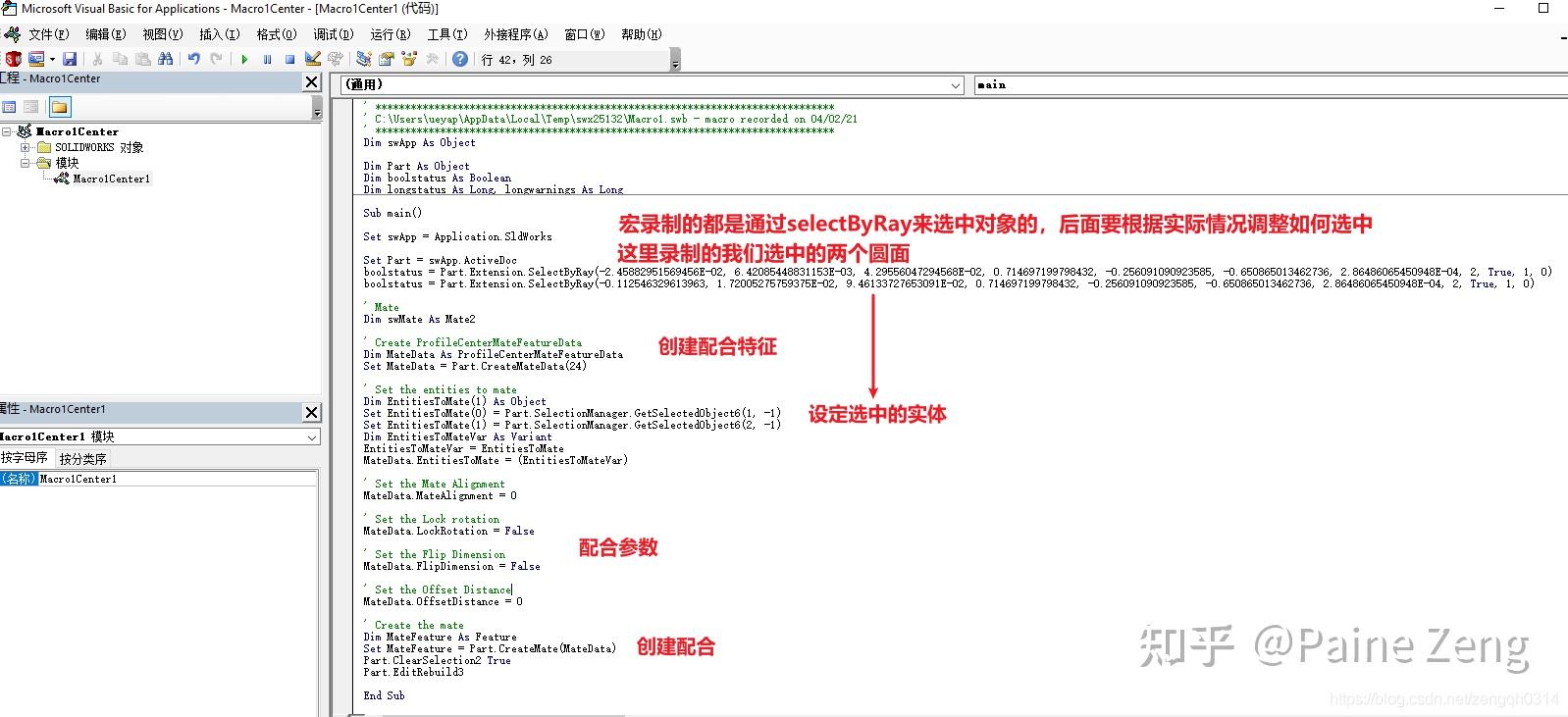

录制出来的宏，其实都有英文的注释。把Solidworks退回一步，取消掉我们刚刚手动配合的操作。直接在VBA宏编辑器中按F5,Solidworks就再次把这个面中心的配合做好了。下面是我大概注释的几步，大家可以参考修改为自己想要的代码，如 http:// vb.net 或者C#

当然我们还可以去API中搜索一下这个配合所出来的关键字：

录制出来的关键字: ProfileCenterMateFeatureData

API中也只是给了一个VBA的例子，大家可以参考的去看看，实现一下。

后来网友说他也是用C#。但是就是不成功，我就来改成C#的来测试，也是可以了，就是设置配合对象的时候要动态转换。

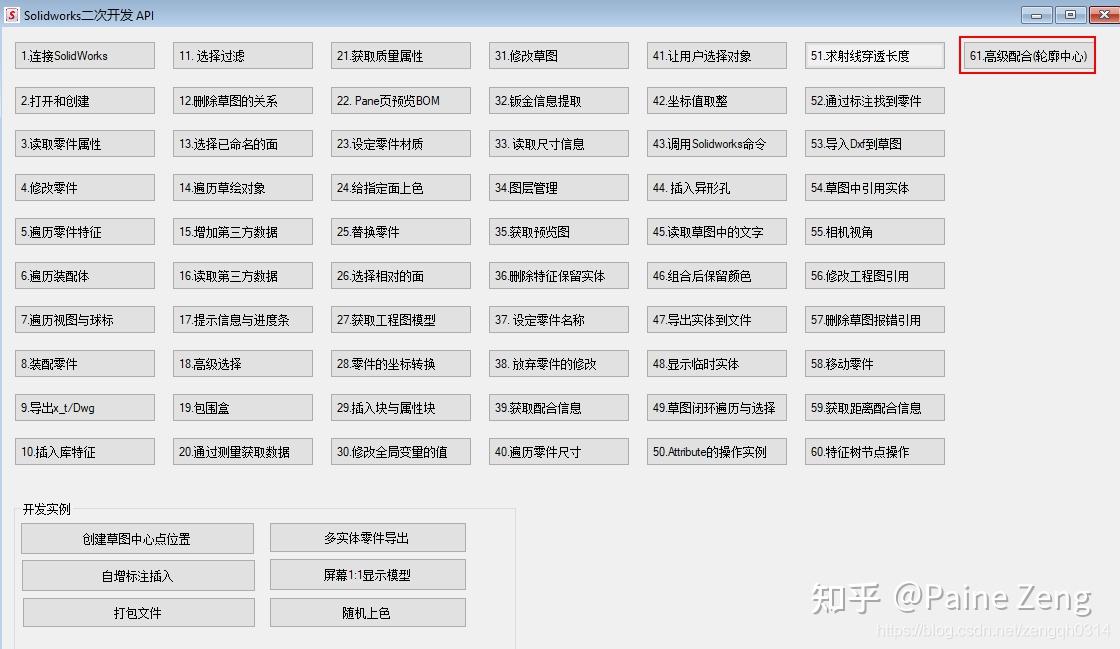

源码如下：

//请先分别在两个零件中选中用于轮廓配合的面。
            //连接到Solidworks
            SldWorks swApp = Utility.ConnectToSolidWorks();
            ModelDoc2 swModel = (ModelDoc2)swApp.ActiveDoc;
            Face2 swSelFace = default(Face2);
            Face2 swSelFace2 = default(Face2);
            SelectionMgr swSelMgr = (SelectionMgr)swModel.SelectionManager;
            //获取选择数据
            SelectData swSelData = default(SelectData);
            swSelData = swSelMgr.CreateSelectData();
            swSelFace = (Face2)swSelMgr.GetSelectedObject6(1, 0);
            swSelFace2 = (Face2)swSelMgr.GetSelectedObject6(2, 0);
            var swAsmembly = swModel as AssemblyDoc;
            ProfileCenterMateFeatureData profileCenterMateFeatureData =
                (ProfileCenterMateFeatureData)swAsmembly.CreateMateData((int)swMateType_e.swMatePROFILECENTER);
            object[] mateFaces = new object[2];
            mateFaces[0] = swSelFace;
            mateFaces[1] = swSelFace2;
            var lisFaces = (DispatchWrapper[])ObjectArrayToDispatchWrapperArray((mateFaces));
            profileCenterMateFeatureData.EntitiesToMate = lisFaces;
            profileCenterMateFeatureData.MateAlignment = 0;
            profileCenterMateFeatureData.LockRotation = false;
            profileCenterMateFeatureData.FlipDimension = false;
            profileCenterMateFeatureData.OffsetDistance = 0;
            Feature newMateFeature = (Feature)swAsmembly.CreateMate(profileCenterMateFeatureData);
            swModel.EditRebuild3();
