PyBullet笔记（七）获取键盘事件和鼠标事件

2 年前 · 来自专栏 Kirigaya的Python实验室

锦恢

早上好，中午好以及晚上好

上一章传送门：

除了设置控件手动传参，pybullet还允许用户自定义键盘事件和鼠标事件的处理逻辑。

比如pybullet默认的鼠标事件是可以将物体原地拔起，扔出去。默认的键盘事件有，按下“W”切换线框视角，按下“G”打开或关闭GUI组件。我们还可以自定义键盘事件和鼠标事件。

getKeyboardEvents

该方法能够返回一个字典，字典中为当前时刻被按下去的按键的ID以及它的状态。而pybullet中的键盘状态有三种：KEY_IS_DOWN, KEY_WAS_TRIGGERED 和 KEY_WAS_RELEASED。KEY_WAS_TRIGGERED 会在该按键刚刚被按下去后触发，并将按钮状态设为KEY_IS_DOWN；只要按键被一直按着，那么KEY_IS_DOWN就会一直触发；按钮松开，KEY_WAS_RELEASED会被触发。如果按键处在没有被按下去的状态，那么该按键就不会出现在getKeyboardEvents的返回值中。（这一块和doc上说的有点出入，但是我试下来确实如此）

所以啥都不按，getKeyboardEvents只会返回空字典。除了一些特殊的按键，一般的按键的ID就是它的小写字母对应的Unicode码。所以可以通过如下语句判断某个按钮是否处于KEY_IS_DOWN信号：

import pybullet as p
import pybullet_data
from time import sleep
use_gui = True
if use_gui:
    cid = p.connect(p.GUI)
else:
    cid = p.connect(p.DIRECT)
p.configureDebugVisualizer(p.COV_ENABLE_TINY_RENDERER, 0)
p.configureDebugVisualizer(p.COV_ENABLE_GUI, 0)
p.configureDebugVisualizer(p.COV_ENABLE_RENDERING, 0)
p.setAdditionalSearchPath(pybullet_data.getDataPath())
plane_id = p.loadURDF("plane.urdf", useMaximalCoordinates=False)
robot_id = p.loadURDF("r2d2.urdf", basePosition=[0, 0, 0.5], useMaximalCoordinates=False)
p.configureDebugVisualizer(p.COV_ENABLE_RENDERING, 1)
p.setGravity(0, 0, -10)
p.setRealTimeSimulation(1)
while True:
    p.stepSimulation()
    keys = p.getKeyboardEvents()
    if ord("w") in keys and keys[ord("w")] & p.KEY_WAS_TRIGGERED:
        print("w KEY_WAS_TRIGGERED")
    elif ord("w") in keys and keys[ord("w")] & p.KEY_IS_DOWN:
        print("w KEY_IS_DOWN")
    elif ord("w") in keys and keys[ord("w")] & p.KEY_WAS_RELEASED:
        print("w KEY_WAS_RELEASED")
p.disconnect(cid)

你可以试着按下这些按键，看看会打印出什么。

对于一些特殊的按键，它们可不存在Unicode码，所以它们的ID已经写成了一些常量：

说明	按键ID常量
F1到F12	B3G_F1 … B3G_F12
上下左右方向键	B3G_LEFT_ARROW, B3G_RIGHT_ARROW, B3G_UP_ARROW, B3G_DOWN_ARROW
同一页向上/下，页尾，起始页	B3G_PAGE_UP, B3G_PAGE_DOWN, B3G_PAGE_END, B3G_HOME
删除，插入，Alt，Shift，Ctrl，Enter，Backspace，空格	B3G_DELETE, B3G_INSERT, B3G_ALT, B3G_SHIFT, B3G_CONTROL, B3G_RETURN, B3G_BACKSPACE, B3G_SPACE

所以，我们可以通过这些按钮响应编写一套机制，使得用户与界面的交互更加容易。比如，我们可以在环境中编写一个简单的文本输入框，支持小写字母和数字的输入和回退：

import pybullet as p
import pybullet_data
from time import sleep
use_gui = True
if use_gui:
    cid = p.connect(p.GUI)
else:
    cid = p.connect(p.DIRECT)
p.configureDebugVisualizer(p.COV_ENABLE_TINY_RENDERER, 0)
p.configureDebugVisualizer(p.COV_ENABLE_GUI, 0)
p.configureDebugVisualizer(p.COV_ENABLE_RENDERING, 0)
p.setAdditionalSearchPath(pybullet_data.getDataPath())
plane_id = p.loadURDF("plane.urdf", useMaximalCoordinates=False)
robot_id = p.loadURDF("r2d2.urdf", basePosition=[0, 0, 0.5], useMaximalCoordinates=False)
p.configureDebugVisualizer(p.COV_ENABLE_RENDERING, 1)
p.setGravity(0, 0, -10)
p.setRealTimeSimulation(1)
text = []       # 存储文本框内容
# 先设置一个空内容
debug_text_id = p.addUserDebugText(
    text="",
    textPosition=[0, 0, 2],
    textColorRGB=[0, 0, 1],
    textSize=1.5
while True:
    p.stepSimulation()
    key_dict = p.getKeyboardEvents()
    if len(key_dict):
        print(key_dict)
        # 如果有backspace，则删除text的最后一个字符，并重新渲染
        if p.B3G_BACKSPACE in key_dict and key_dict[p.B3G_BACKSPACE] & p.KEY_WAS_TRIGGERED:
            if len(text) != 0:
                text.pop()
                debug_text_id = p.addUserDebugText(
                    text="".join(text),
                    textPosition=[0, 0, 2],
                    textColorRGB=[0, 0, 1],
                    textSize=1.5,
                    replaceItemUniqueId=debug_text_id
        else:
            for k, v in key_dict.items():
                if v & p.KEY_WAS_TRIGGERED:     # 只考虑刚刚按下的按键
                    if ord("a") <= k <= ord("z"):
                        text.append(chr(k))
                    elif k == p.B3G_SPACE:
                        text.append(" ")
                    elif ord("0") <= k <= ord("9"):
                        text.append(chr(k))
            debug_text_id = p.addUserDebugText(
                    text="".join(text),
                    textPosition=[0, 0, 2],
                    textColorRGB=[0, 0, 1],
                    textSize=1.5,
                    replaceItemUniqueId=debug_text_id
p.disconnect(cid)

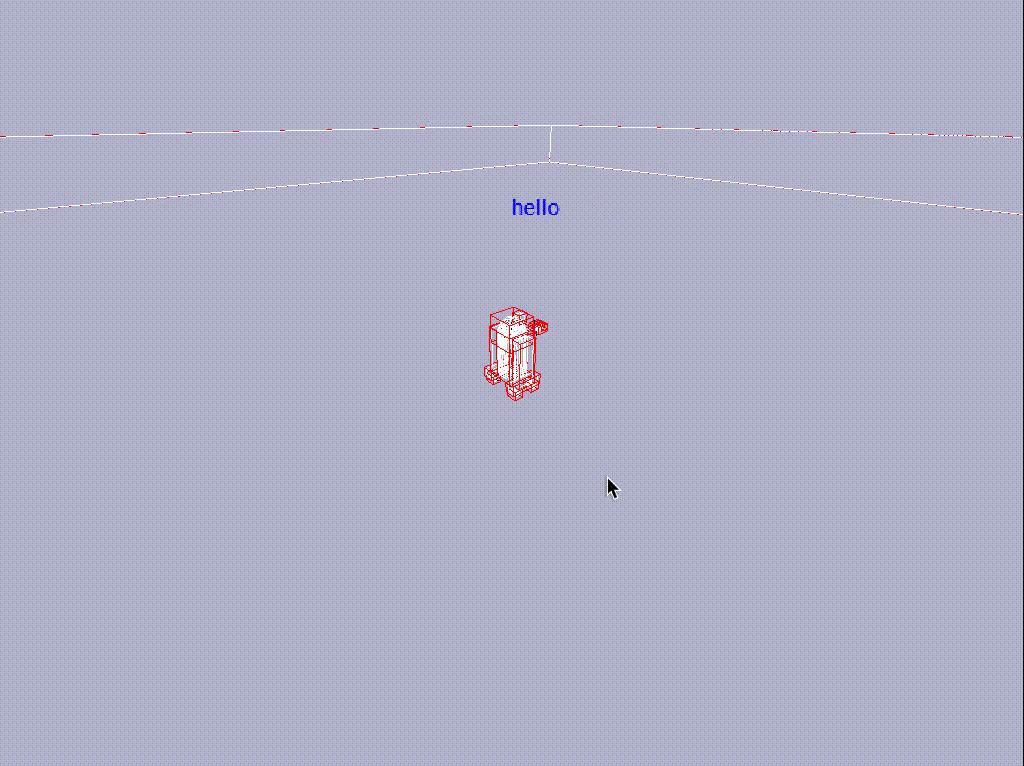

out:

使用getKeyboardEvents控制机器人

除此之外，我们还可以使用这个方法控制机器人，就好像玩游戏一样，我们首先先得到四个轮子关节的名字和关节索引：

for i in range(p.getNumJoints(robot_id)):
    if "wheel" in p.getJointInfo(robot_id, i)[1].decode("utf-8"):
        print(p.getJointInfo(robot_id, i)[:2])

out:

(2, b'right_front_wheel_joint')
(3, b'right_back_wheel_joint')
(6, b'left_front_wheel_joint')
(7, b'left_back_wheel_joint')

接下来，我们将向左和向右通过差分驱动来完成，向前和向后就是四个轮子同向，左前和右前同样是差分驱动。

代码很简单，注意反向马达时，只有速度是负的，力永远是正的。

import pybullet as p
import pybullet_data
from time import sleep
use_gui = True
if use_gui:
    cid = p.connect(p.GUI)
else:
    cid = p.connect(p.DIRECT)
p.configureDebugVisualizer(p.COV_ENABLE_TINY_RENDERER, 0)
p.configureDebugVisualizer(p.COV_ENABLE_GUI, 0)
p.configureDebugVisualizer(p.COV_ENABLE_RENDERING, 0)
p.setAdditionalSearchPath(pybullet_data.getDataPath())
plane_id = p.loadURDF("plane.urdf", useMaximalCoordinates=False)
robot_id = p.loadURDF("r2d2.urdf", basePosition=[0, 0, 0.5], useMaximalCoordinates=False)
p.configureDebugVisualizer(p.COV_ENABLE_RENDERING, 1)
p.setGravity(0, 0, -10)
p.setRealTimeSimulation(1)
textColor = [1, 1, 0]
# 先设置一个空内容
debug_text_id = p.addUserDebugText(
    text="",
    textPosition=[0, 0, 2],
    textColorRGB=textColor,
    textSize=2.5
maxV = 30
maxF = 30
t = 2   # 左前或右前的轮子的速度差的倍数
logging_id = p.startStateLogging(p.STATE_LOGGING_VIDEO_MP4, "./log/keyboard2.mp4")
while True:
    p.stepSimulation()
    key_dict = p.getKeyboardEvents()
    if len(key_dict):
        if p.B3G_UP_ARROW in key_dict and p.B3G_LEFT_ARROW in key_dict: # 左前
            p.setJointMotorControlArray(   # 2,3为右 6,7为左
                bodyUniqueId=robot_id,
                jointIndices=[2, 3],
                controlMode=p.VELOCITY_CONTROL,
                targetVelocities=[maxV, maxV],
                forces=[maxF, maxF]
            p.setJointMotorControlArray(
                bodyUniqueId=robot_id,
                jointIndices=[6, 7],
                controlMode=p.VELOCITY_CONTROL,
                targetVelocities=[maxV / t, maxV / t],
                forces=[maxF / t, maxF / t]
            debug_text_id = p.addUserDebugText(
                text="up + left",
                textPosition=[0, 0, 2],
                textColorRGB=textColor,
                textSize=2.5,
                replaceItemUniqueId=debug_text_id
        elif p.B3G_UP_ARROW in key_dict and p.B3G_RIGHT_ARROW in key_dict:  # 右前
            p.setJointMotorControlArray(   # 2,3为右 6,7为左
                bodyUniqueId=robot_id,
                jointIndices=[6, 7],
                controlMode=p.VELOCITY_CONTROL,
                targetVelocities=[maxV, maxV],
                forces=[maxF, maxF]
            p.setJointMotorControlArray(
                bodyUniqueId=robot_id,
                jointIndices=[2, 3],
                controlMode=p.VELOCITY_CONTROL,
                targetVelocities=[maxV / t, maxV / t],
                forces=[maxF / t, maxF / t]
            debug_text_id = p.addUserDebugText(
                text="up + right",
                textPosition=[0, 0, 2],
                textColorRGB=textColor,
                textSize=2.5,
                replaceItemUniqueId=debug_text_id
        elif p.B3G_UP_ARROW in key_dict:        # 向前
            p.setJointMotorControlArray(
                bodyUniqueId=robot_id,
                jointIndices=[2, 3, 6, 7],
                controlMode=p.VELOCITY_CONTROL,
                targetVelocities=[maxV, maxV, maxV, maxV],
                forces=[maxF, maxF, maxF, maxF]
            debug_text_id = p.addUserDebugText(
                text="up",
                textPosition=[0, 0, 2],
                textColorRGB=textColor,
                textSize=2.5,
                replaceItemUniqueId=debug_text_id
        elif p.B3G_DOWN_ARROW in key_dict:        # 向后
            p.setJointMotorControlArray(
                bodyUniqueId=robot_id,
                jointIndices=[2, 3, 6, 7],
                controlMode=p.VELOCITY_CONTROL,
                targetVelocities=[-maxV / t, -maxV / t, -maxV / t, -maxV / t],
                forces=[maxF / t, maxF / t, maxF / t, maxF / t]
            debug_text_id = p.addUserDebugText(
                text="down",
                textPosition=[0, 0, 2],
                textColorRGB=textColor,
                textSize=2.5,
                replaceItemUniqueId=debug_text_id
        elif p.B3G_LEFT_ARROW in key_dict:        # 原地左转
            p.setJointMotorControlArray(
                bodyUniqueId=robot_id,
                jointIndices=[2, 3, 6, 7],
                controlMode=p.VELOCITY_CONTROL,
                targetVelocities=[maxV / t, maxV / t, -maxV / t, -maxV / t],
                forces=[maxF / t, maxF / t, maxF / t, maxF / t]
            debug_text_id = p.addUserDebugText(
                text="left",
                textPosition=[0, 0, 2],
                textColorRGB=textColor,
                textSize=2.5,
                replaceItemUniqueId=debug_text_id
        elif p.B3G_RIGHT_ARROW in key_dict:        # 原地右转
            p.setJointMotorControlArray(
                bodyUniqueId=robot_id,
                jointIndices=[2, 3, 6, 7],
                controlMode=p.VELOCITY_CONTROL,
                targetVelocities=[-maxV / t, -maxV / t, maxV / t, maxV / t],
                forces=[maxF / t, maxF / t, maxF / t, maxF / t]
            debug_text_id = p.addUserDebugText(
                text="right",
                textPosition=[0, 0, 2],
                textColorRGB=textColor,
                textSize=2.5,
                replaceItemUniqueId=debug_text_id
    else:           # 没有按键，则停下
        p.setJointMotorControlArray(
            bodyUniqueId=robot_id,
            jointIndices=[2, 3, 6, 7],
            controlMode=p.VELOCITY_CONTROL,
            targetVelocities=[0, 0, 0, 0],
            forces=[0, 0, 0, 0]
        debug_text_id = p.addUserDebugText(
            text="",
            textPosition=[0, 0, 2],
            textColorRGB=textColor,
            textSize=2.5,
            replaceItemUniqueId=debug_text_id
p.stopStateLogging(logging_id)
p.disconnect(cid)

out:

getMouseEvents

通过这个方法可以获取鼠标事件。类似于键盘事件，鼠标事件也只有三种状态：KEY_IS_DOWN, KEY_WAS_TRIGGERED 和 KEY_WAS_RELEASED。

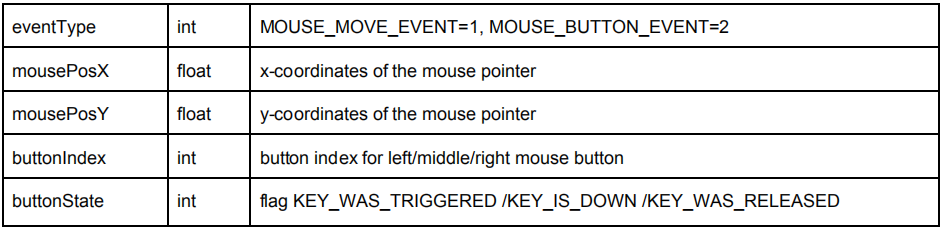

getMouseEvents有一个可选参数，为服务器名，默认为0。返回值如下：

我们可以先随便试试：

import pybullet as p
import pybullet_data
from time import sleep
cid = p.connect(p.GUI)
p.configureDebugVisualizer(p.COV_ENABLE_RENDERING, 0)
p.configureDebugVisualizer(p.COV_ENABLE_TINY_RENDERER, 0)
p.setAdditionalSearchPath(pybullet_data.getDataPath())
plane_id = p.loadURDF("plane.urdf", useMaximalCoordinates=False)
robot_id = p.loadURDF("r2d2.urdf", basePosition=[0, 0, 2],useMaximalCoordinates=False)
p.configureDebugVisualizer(p.COV_ENABLE_RENDERING, 1)
p.setGravity(0, 0, -10)
p.setRealTimeSimulation(1)
while True:
    p.stepSimulation()
    mouse = p.getMouseEvents()
    if len(mouse):
        print(mouse)
p.disconnect(cid)

输出内容就不再展示了，你会发现，只有当你移动鼠标，或者点击鼠标时，才会有信息被打印出来。

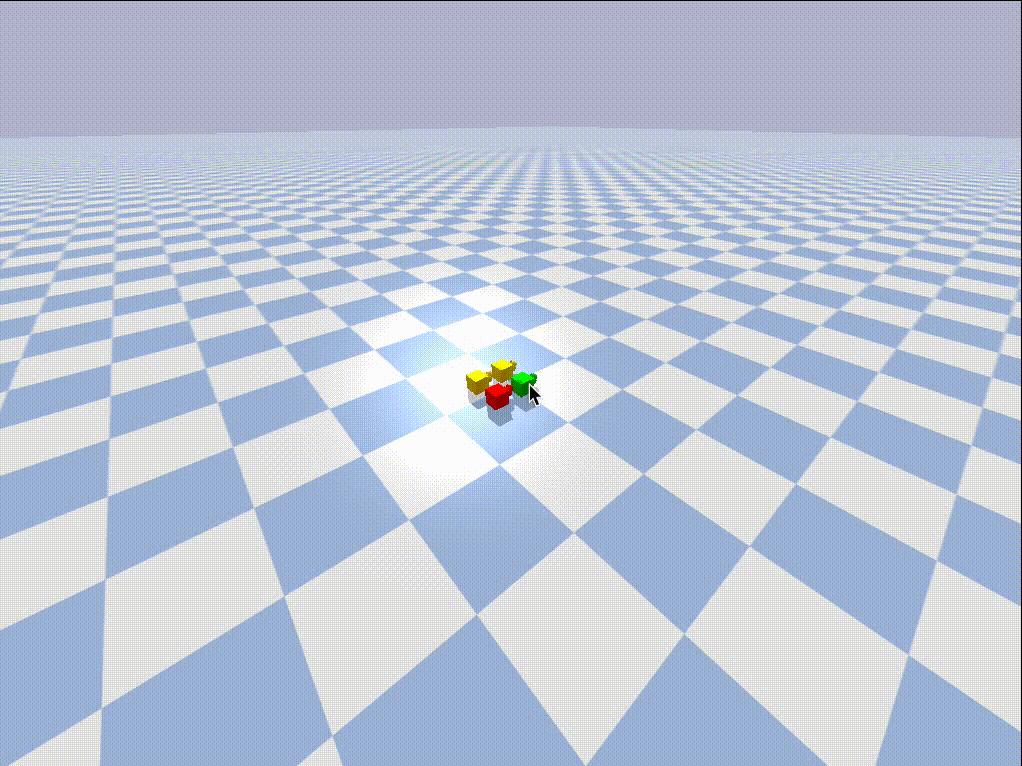

需要注意的是，返回的只是二维坐标，想要将鼠标点击的地方转换成模拟器的空间内的坐标，需要一番操作，doc提供了一个很有意思的例子，这个例子的演示如下：

可以看到，虽然鼠标事件返回的是二维的坐标信息，但是例子中我们却可以通过鼠标点击来改变物体的颜色，改变颜色是使用的changeVisualShape方法，这个简单，关键是怎么做才能使得我们的二维坐标变成物体的坐标，或者说，怎么做才能使得我们的鼠标的点击能够达到选中目标的功能？

其实很简单，只需要根据getDebugVisualizerCamera返回的参数得到目前我们的镜头的坐标，再结合水平角度得到鼠标点击位置，以此为参数进行激光探测，激光探测点到的物体就是我们实际想要选中的物体，根据rayTest返回的参数，我们就可以知道被命中的物体的ID了，那么我们也就获取了点击的物体。

doc给的例子中的函数实现了上面说的功能：

def getRayFromTo(mouseX, mouseY):
    width, height, viewMat, projMat, cameraUp, camForward, horizon, vertical, _, _, dist, camTarget = p.getDebugVisualizerCamera(
    camPos = [
        camTarget[0] - dist * camForward[0],
        camTarget[1] - dist * camForward[1],
        camTarget[2] - dist * camForward[2]
    farPlane = 10000
    rayForward = [(camTarget[0] - camPos[0]), (camTarget[1] - camPos[1]), (camTarget[2] - camPos[2])]
    invLen = farPlane * 1. / (math.sqrt(rayForward[0] * rayForward[0] + rayForward[1] *
                                        rayForward[1] + rayForward[2] * rayForward[2]))
    rayForward = [invLen * rayForward[0], invLen * rayForward[1], invLen * rayForward[2]]
    rayFrom = camPos
    oneOverWidth = float(1) / float(width)
    oneOverHeight = float(1) / float(height)
    dHor = [horizon[0] * oneOverWidth, horizon[1] * oneOverWidth, horizon[2] * oneOverWidth]
    dVer = [vertical[0] * oneOverHeight, vertical[1] * oneOverHeight, vertical[2] * oneOverHeight]
    rayToCenter = [
        rayFrom[0] + rayForward[0], rayFrom[1] + rayForward[1], rayFrom[2] + rayForward[2]
    rayTo = [
