一文了解Android游戏SDK开发

3 年前 · 来自专栏 xiangzhihong的专栏

老实人

工程师

去年从平安离职之后，加入了一家游戏公司，负责游戏SDK相关的业务开发和维护工作，经过半年来的摸索，对于游戏SDK的开发有了一定的理解，下面就对游戏SDK开发涉及到的知识点进行简单的梳理。

SDK

SDK（Software Development Kit）是软件开发工具包的缩写，一般来说，SDK是用于给开发人员提供进行应用程序开发的工具的，这样程序员就可以快速的开发出应用软件，省去了编写硬件代码和基础代码框架的过程，我们常见的Android SDK就属于这一类。除了这种比较大的SDK，我们平时开发的library也属性SDK，只不过功能比较单一，适用的场合也比较简单，如短视频SDK、推送SDK，分享SDK等。而我们所做的游戏SDK主要是用于第三方游戏开发接入我们的账号体系和支付体系，类似于友盟分享等聚合SDK。

游戏SDK

游戏SDK是啥

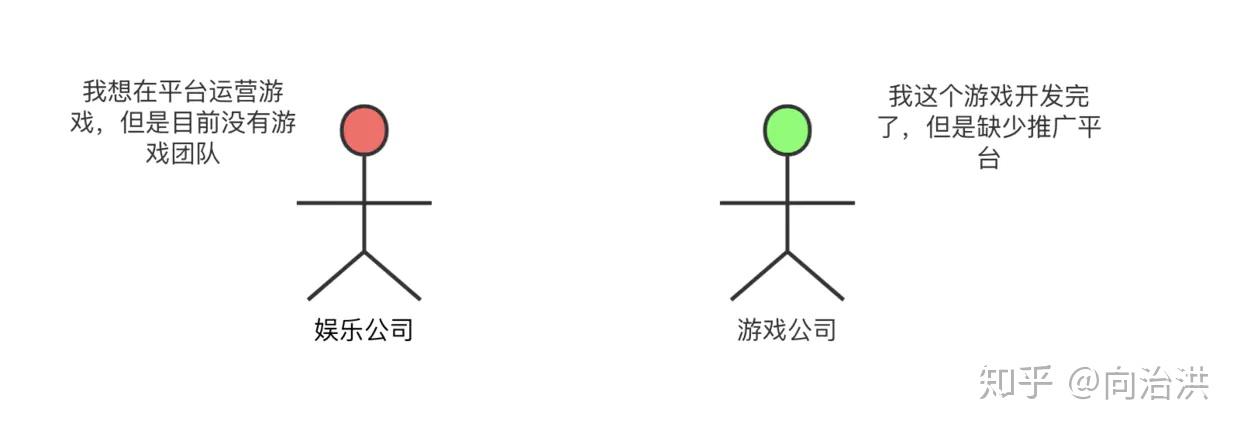

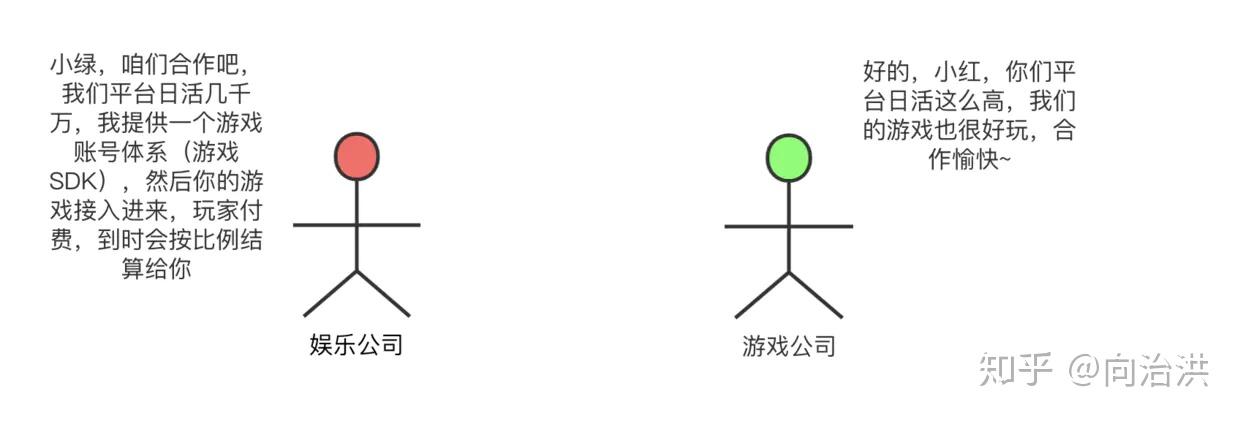

在游戏行业中，会存在两个最基本的角色，即游戏开发和游戏运营，一个游戏能不能成功，除了技术体验好之外，运营是一门很重要的学问，他们的关系如下图所示。

正如前面说描述的一样，游戏和运营往往是单独开来的，除非像腾讯、网易这些头部大公司，不仅可以自己研发游戏，还有实力自己推广和运营游戏。不过，事实上，很多小的游戏开发商就那么几个人或者几十个人，根本没有自己的运营能力，而市面上正好有专业的游戏运营公司，这时候它们就开始合作了。

在上面的图例中，小红是做社交App的娱乐公司，日活几千万，想让自己平台多元化，比如做个游戏下载的功能，给用户下载，用户觉得好玩，可能就会付费买装备，但是有个问题，小红并不会做游戏，如果单开一个产品线去研发游戏，投入是相当巨大的，所以想到能不能去外面接游戏进来。

游戏SDK的流程图

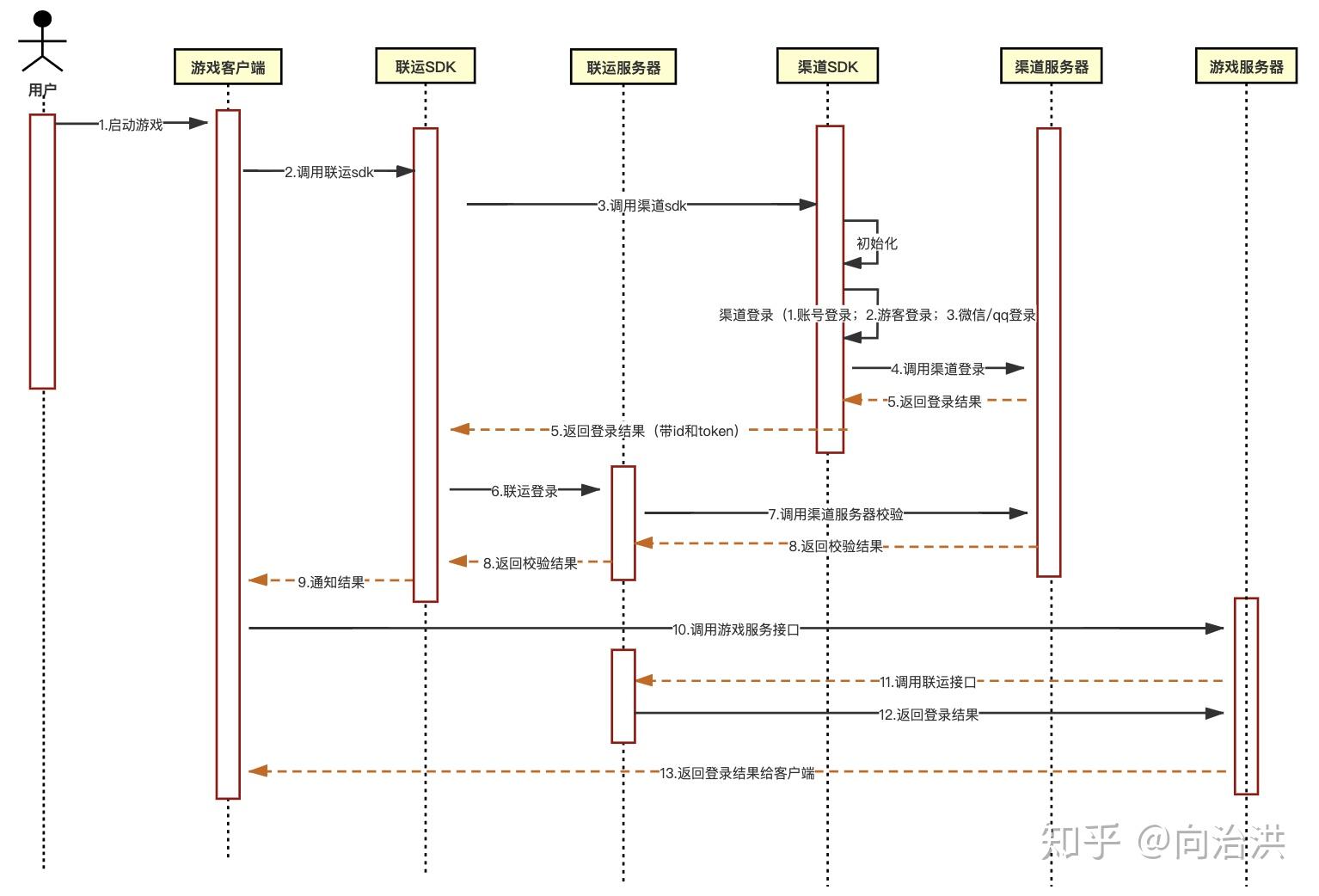

游戏SDK最核心的功能就是登录和支付，其它都是一些运营相关的，例如埋点、数据统计、崩溃等等。其中，登录的流程大体如下。

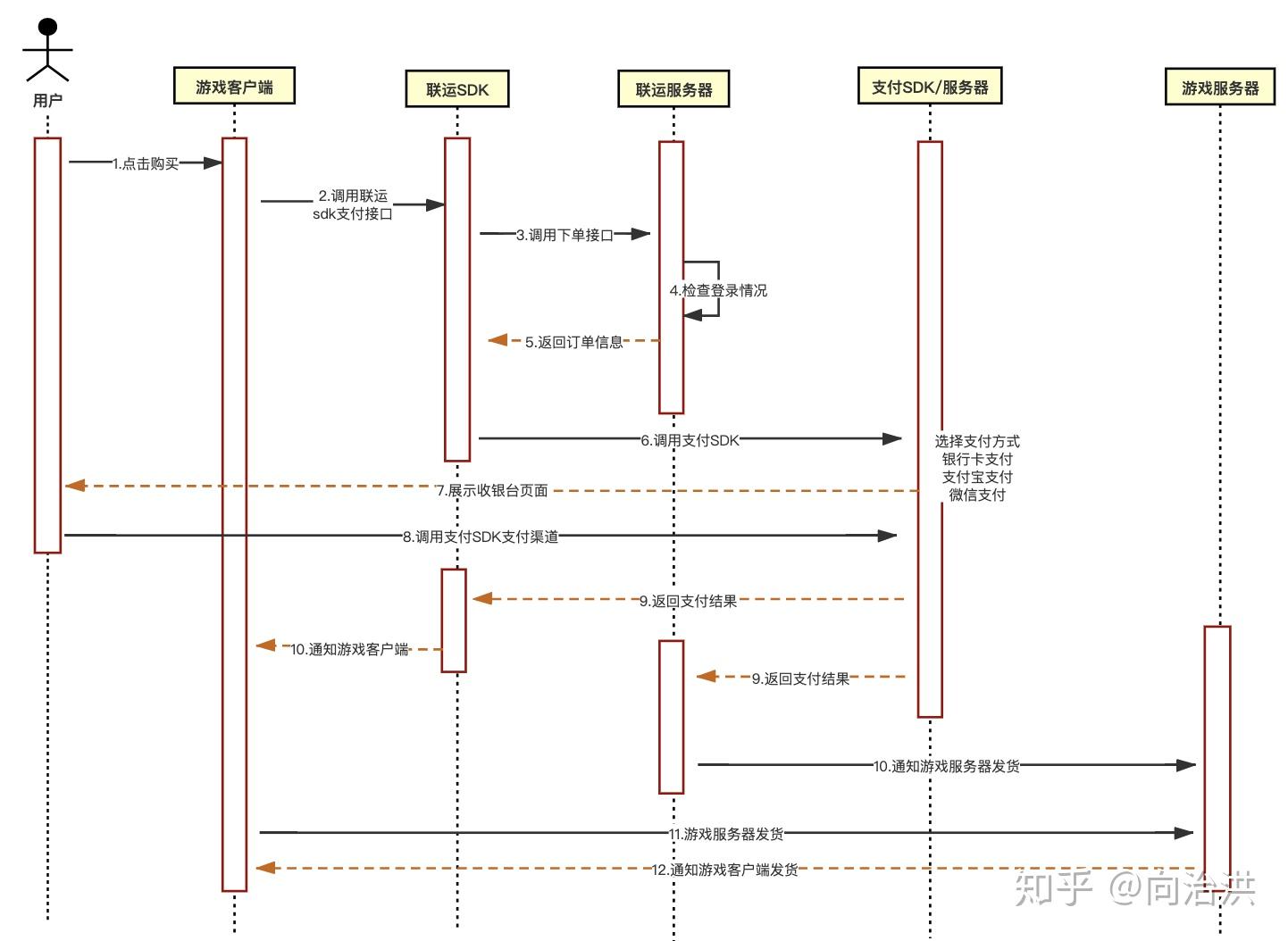

而支付的流程大体是先SDK，然后再通知游戏支付结构，流程如下所示。

游戏SDK开发要求

游戏SDK作为基础SDK，通常需要遵循一些基本的开发规范，例如，尽量少用第三方库、减少对外接口、明确技术文档等。

少依赖

作为SDK，我们应该尽量少使用开源库或者说不用开源库，尽量直接使用系统提供的库，实在不行也可以手写网络框架，手写数据库等等，主要基于以下两个方面考虑。 - 减小SDK体积； - 避免第三方接入的时候发生依赖冲突

解决依赖冲突

当然，依赖库并不是说不能用，有时候一些数据统计的库就需要依赖第三方库，那么对于这种情况冲突是不可避免的，通常解决冲突有两种常见的手段。

强制使用某个版本，例如：

configurations.all {
    resolutionStrategy {
        force 'com.android.support:support-v4:26.1.0'   //解决v4包冲突，强制使用这个版本的v4包
}

很多做应用开发的都知道，如果一个项目中重复使用了某个库，那么可以使用exclude排除某个依赖，如下：

implementation("com.xxx.xxx:xx") {
     exclude group: 'com.android.support'
}

exclude是最常用的解决依赖冲突的方式，但如果多个依赖库引入不同版本的其它库，需要分别写好多个exclude，显然第一种方式比较简单粗暴。

减少对外接口

对于SDK开发，对外的接口尽量越少越好。以游戏SDK为例，对外暴露的接口一般有SDK初始化、登录、支付等，如下所示。

定义接口

interface IGame {
    // 1、在Application中调用，
    fun registerApp(context: ApplicationContext, appId: String)
    // 2、在activity中初始化
    fun init(activity: Activity)
    // 3、业务接口，登录、支付等等
    fun login(loginCallBack: LoginCallBack)
    fun pay(product: Product, payCallBack: PayCallBack)
}

接口实现：

class GameImpl : IGame{
    override fun registerApp(context: ApplicationContext, appId: String) {
        //appid相关
    override fun init(activity: Activity) {
        //初始化逻辑，例如显示悬浮窗
    override fun login(loginCallBack: LoginCallBack) {
        //登录逻辑
    override fun pay(product: Product, payCallBack: PayCallBack) {
        //支付逻辑
}

实现类是我们SDK内部的处理逻辑，我们不希望被外部访问到，外部只需要知道有 IGame这个接口中的方法就行，因此，我们可以再写个单例的管理类来给外部使用，如下所示。

/**
 * 单例的SDK管理类
object GameSDKManager :IGame{
    //实现类私有化
    private val gameImpl: IGame  by lazy { GameImpl() }
    override fun registerApp(application: Application, appId: String) {
        gameImpl.registerApp(application,appId)
    override fun init(activity: Activity) {
        gameImpl.init(activity)
    override fun login(loginCallBack: LoginCallBack) {
        gameImpl.login(loginCallBack)
    override fun pay(product: Product, payCallBack: PayCallBack) {
        gameImpl.pay(product,payCallBack)
}

实际使用时，外部通过 http:// GameSDKManager.xxx 来调用SDK中的方法，以后要提供其它方法，只要修改 IGame接口，然后在 GameSDKManager 和 GameImpl 类中分别进行实现即可。

SDK开发注意点

游戏SDK开发相比应用开发来说，技术难度一般不大，问题大多出在跟游戏对接的时候。可能会出现一些问题，比如ClassNotFound、Resource not found、依赖冲突、崩溃等等，对于这类问题，我们需要先分析问题的原因，然后确认由谁负责，最后确定修改方案。

1， SDK需要支持Eclipse

和应用开发不同，很多游戏还是使用Eclipse进行开发的，所以在对接游戏时需要提供Eclipse版本。需要说明的是，Eclipse 不能使用Android Studio版本的SDK，搭建Eclipse的Android环境需要使用ADT插件，具体怎么使用请参考官网。

由于SDK的产物是aar，而Eclipse只能依赖jar包和library，一般都用jar包依赖，因此先将aar解压出来，把里面的classes.jar拷贝出来重命名，然后在Eclipse中依赖这个jar包，同时SDK的资源文件、libs目录下的jar包也需要拷贝到Eclipse项目中。

2，setContentView相关问题

2.1 问题描述

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)
    setContentView(R.layout.activity_test)
}

上面的代码是一段再常见不过的代码了，但是这段代码在打包aar的时候，Android Studio接入没问题，但是打成jar包，Eclipse接入的时候会奔溃，日志如下：

Caused by: android.content.res.Resources$NotFoundException: Resource ID #0x13d6b6
        at android.content.res.ResourcesImpl.getValue(ResourcesImpl.java:246)
        at android.content.res.Resources.loadXmlResourceParser(Resources.java:2256)
        at android.content.res.Resources.getLayout(Resources.java:1228)
        at android.view.LayoutInflater.inflate(LayoutInflater.java:427)
        at android.view.LayoutInflater.inflate(LayoutInflater.java:380)
        at androidx.appcompat.app.AppCompatDelegateImpl.setContentView(AppCompatDelegateImpl.java:555)
        at androidx.appcompat.app.AppCompatActivity.setContentView(AppCompatActivity.java:161)
        at luyao.util.ktx.base.BaseVMActivity.onCreate(BaseVMActivity.kt:25)

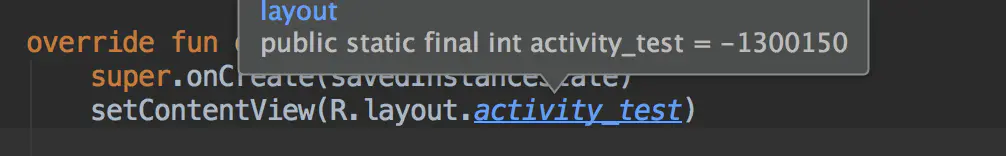

我们打开源代码文件，然后将鼠标放到R.layout.activity_test上，如下图所示。

搞过Android开发的同学都知道，上面的常量是在AAPT打包的阶段生成的，是一个R常量。对于Android工程是如何打包的，下面让我们来简单的回顾下流程：

使用AAPT（或者AAPT2）工具打包资源文件，生成R.class文件，resources.arsc资源索引表等；
如果有AIDL的跨进程调用，需要将AIDL 转换成Jave代码；
将Java代码编译成.class字节码文件；
使用dex工具将.class文件转换成Dalvik 字节码，也就是.dex文件；
通过ApkBuilde工具将.dex文件和其它资源文件打包成未签名的apk；
通过签名工具给apk签名，v1签名使用jarsigner、v2签名使用apksigner（sdk 25版本开始提供）

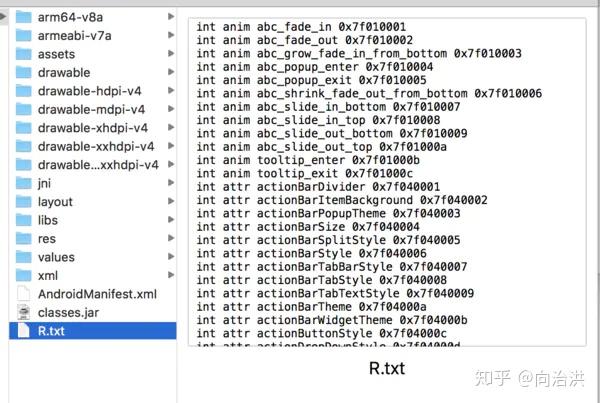

Android的打包流程可以查看： Android打包流程 apk编译的第一个阶段，AAPT会打包资源文件，生成R.class文件和resources.arsc资源索引表。对于library项目，在打包aar的时候，aar中并不需要生成 resources.arsc 资源索引表，资源的id跟资源文件的映射关系记录在R.txt中，如下图所示。

Eclipse因为只能接入jar包，也就是解压aar后取出里面的classes.jar，当我们把资源文件拷贝到Eclipse，再编译apk的时候，资源文件会对应一个新的资源id，而aar中classes.jar里引用的资源id是不变的，所以就会出现上面的问题。

知道这个问题后，要解决这个问题，那么SDK里面使用资源id就需要动态去获取，不能使用R文件里面的常量。

2.2 动态获取资源Id

谷歌提供了相关的API（getIdentifier），可以通过资源名称获取资源id，getIdentifier的源码如下。

/**
     * Return a resource identifier for the given resource name.  A fully
     * qualified resource name is of the form "package:type/entry".  The first
     * two components (package and type) are optional if defType and
     * defPackage, respectively, are specified here.
     * <p>Note: use of this function is discouraged.  It is much more
     * efficient to retrieve resources by identifier than by name.
     * @param name The name of the desired resource.
     * @param defType Optional default resource type to find, if "type/" is
     *                not included in the name.  Can be null to require an
     *                explicit type.
     * @param defPackage Optional default package to find, if "package:" is
     *                   not included in the name.  Can be null to require an
     *                   explicit package.
     * @return int The associated resource identifier.  Returns 0 if no such
     *         resource was found.  (0 is not a valid resource ID.)
    public int getIdentifier(String name, String defType, String defPackage) {
        return mResourcesImpl.getIdentifier(name, defType, defPackage);
    }

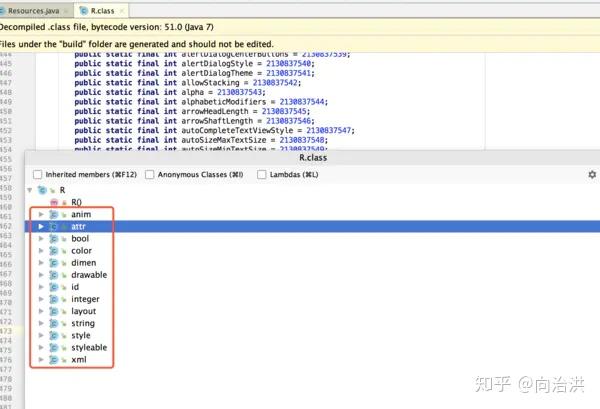

其中，第一个参数是资源名称，如一个TextView定义的id叫tv_title；第二个参数是类型，如 string、xml、style、layout 等等，跟R.class文件里面的内部类是对应的；第三个参数是应用的包名。例如，下面是第二个参数的R文件对应。

为了方便动态获取资源的Id，我们可以封装个工具，如下所示：

object ResourceUtil {
    //缓存资源id
    private val idMap: HashMap<String, Int> = HashMap()
    private fun getIdByName(context: Context, defType: String, name: String): Int {
        val key = defType + "_" + name
        val value: Int? = idMap.get(key)
        value?.let {
            return it
        //获取资源id
        val identifier = context.resources.getIdentifier(name, defType, context.packageName)
        identifier?.let {
            idMap.put(key, identifier)
        return identifier
     * 获取布局文件的资源ID，defType传 layout
    fun getIdFromLayout(context: Context, name: String): Int {
        return getIdByName(context, "layout", name)
    ...

然后，我们将setContentView(R.layout.test) 需要修改成如下的方式即可。

setContentView(ResourceUtil.getIdFromLayout(context, "test"))

2.3 AAPT资源打包

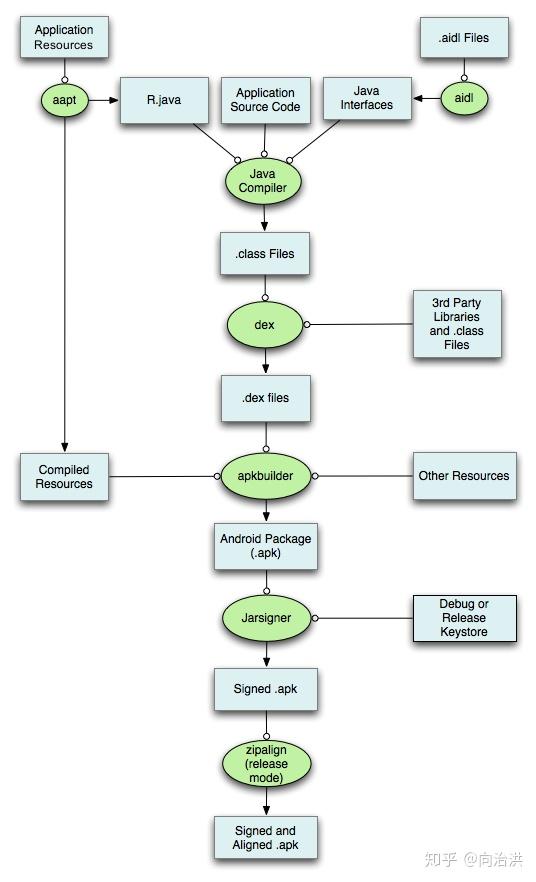

以下是Android 官网给的apk的打包流程，如下下图所示。

在apk编译的第一个阶段，需要使用AAPT（Android Asset Packaging Tool缩写）打包资源文件，产物如下。 - res文件夹内的图片及xml资源(xml被编译成二进制)； - assets文件夹（不会生成资源id） - 二进制AndroidManifest.xml - 资源索引表 resources.arsc - R.class文件

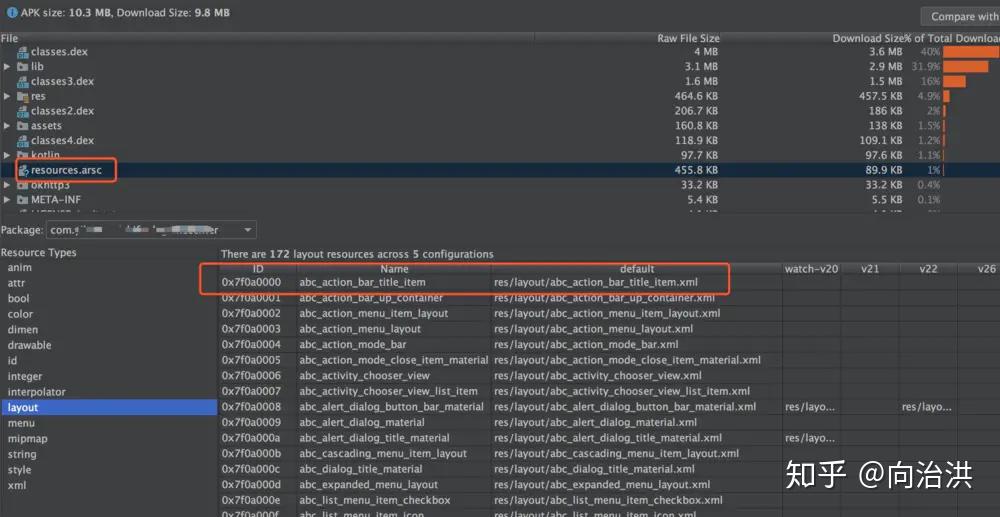

我们需要重点关注的是资源索引表 resources.arsc，resources.arsc 文件的数据格式比较复杂，我们可以将apk文件拖到Android Studio中，然后选择 resources.arsc打开，如下图所示。

可以发现，resources.arsc文件会包含很多的资源索引，打开layoyt文件，会发现该文件主要由id（资源id）、name（资源名称）、value（资源路径）都可以通过这个索引表来互相转换，前面说过 Resources#getIdentifier(String name, String defType, String defPackage)，之所以可以通过资源名称获取到资源id，当然还是要借助 resources.arsc 这个资源索引表。

游戏SDK支持与维护

如果是普通的游戏SDK，那么只要保证接入方能够成功接入SDK就完事了。然而，游戏SDK的支持还需要对接入游戏SDK的游戏进行验收，确保游戏SDK的功能正常，能够正常提交应用市场。并且，随着SDK的版本升级，功能会增加，需要验收的功能会越来越多，例如：验证签名，SDK有检查更新的功能，token过期，游戏需要做退出登录逻辑等等。下面是游戏SDK支持的一些场景和处理方式，以及经验分享。

日志开关

众所周知，不管是应用开发还是SDK开发，release版本一般都是关闭了日志的，我们需要使用日志复现问题，常用的有两种方式：

参考开发者模式的开关，设置某个控件的点击事件，例如在连续点击5次的时候打开日志开关。然后将日志数据持久化，例如保存到sp，在SDK初始化的时候去读这个开关。
使用一些数据SDK，然后将数据上报到后台，考虑到SDK内部信息安全，我们可以自己开关相关的SDK。

配置参数

有时候，我们提供的Demo工程是运行是正常的，但是第三方游戏接入的时候经常会出现一些问题，可能是他们的Android SDK版本不一样，或者一些配置没有严格按照文档来写，作为SDK的开发者，我希望这些配置的问题接入方可以自己发现和处理，这就需要在游戏SDK中增加检测的逻辑。

1，检查更新的功能

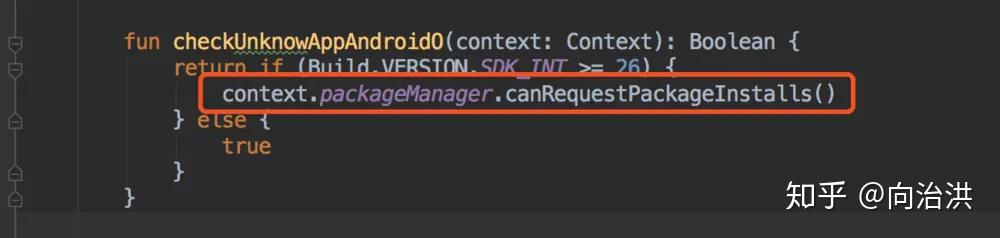

从Android 8.0 版本开始，调起应用安装页面需要用户显式打开未知来源开关，下面是系统的相关检察源码。

对于这个问题，首先想到是接入方没有声明安装权限，如下。

<!--安装apk需要的权限-->
<uses-permission android:name="android.permission.REQUEST_INSTALL_PACKAGES" />

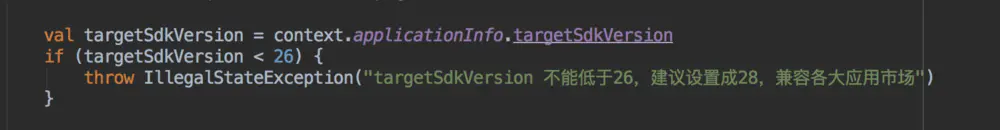

然后，我们去掉权限声明验证发现还是会抛异常，说明不是这个原因。最后，经过分析发现当 targetSdkVersion 小于26的话， packageManager.canRequestPackageInstalls()一直会返回false，所以各大应用市场已经陆续要求targetSdkVersion必须26或以上，为了保证SDK的更新功能正常，在SDK初始化的时候，添加如下检测代码。

2，FileProvider 需要增加配置检查

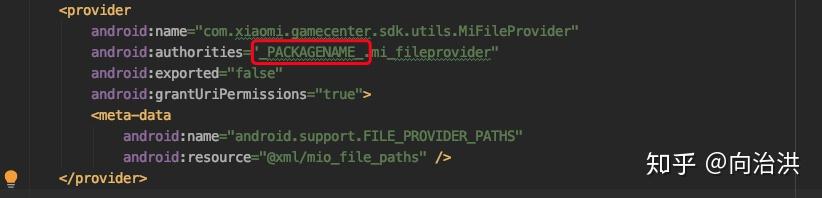

由于 7.0之后安装apk需要通过FileProvider来获取url，所以需要在Manifest.xml添加如下代码。

如果是Android Studio打包，一般会自动读取build.gradle中的_PACKAGENAME_的值来替换占位符_PACKAGENAME_的数据，如果是Eclipse打包，占位符_PACKAGENAME_则原封不动，不会被替换。不管使用Eclipse打包就会报一个空指针，如下所示是Eclipse代码。

FileProvider.getUriForFile(context,
                    context.packageName + ".fileprovider", file)

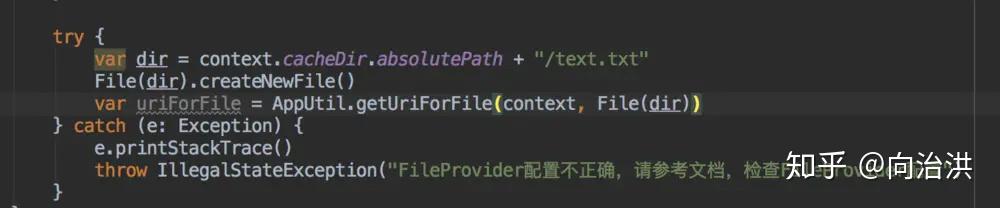

那如何保证接入方一定有配置FileProvider，并且配置正确呢？我们可以增加配置检测如下代码。

在上面的代码中，我们可以在sdk初始化的时候去私有目录创建一个空文件，然后通过 getUriFormFile 方法触发FileProvider获取url的逻辑，如果有异常则说明FileProvider配置不对，直接给出错误信息。

3，签名验证

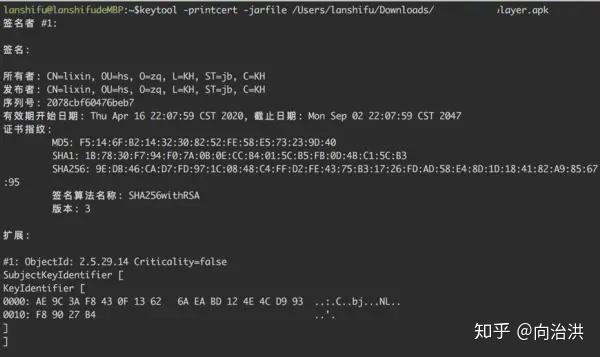

游戏方接入游戏SDK之后打包成apk，这个apk需要在我们平台上线，我们希望统一apk签名，所以在验收apk的时候还需要确认apk的签名。要查看apk签名，我们可以使用命令行和工具两种方式。查看签名的命令如下：

v2签名

keytool -printcert -jarfile xxx.apk
apksigner verify -v --print-certs xxx.apk

v1签名 如果apk是使用v1签名，那么比较麻烦，首先需要解压apk，找到META-INFO目录下的 CERT.RSA，然后执行如下命令。

keytool -printcert -file CERT.RSA

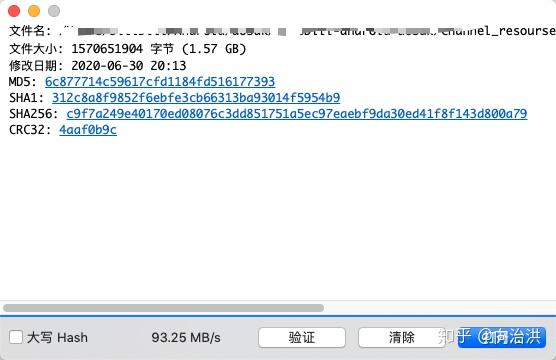

除了使用命令方式外，我们还可以使用工具来察看，如macOS的fHash等软件，将apk文件拖到软件中即可，如下所示。

游戏渠道包

做过Android应用开发的同学对于渠道包肯定不会陌生，由于Android应用市场众多，如果要上不同的应用市场，那么就需要打不同的渠道包。Android多渠道包除了可以使用Gradle多渠道打包外，还可以使用美团Walle、友盟等多渠道工具进行多渠道打包。

不管，对于游戏SDK来说，单纯使用Walle并不适合，因为大部分游戏发行商，默认的apk签名方式都是v1签名。参考过大多数的游戏渠道分发公司，基本都是使用打包脚本进行打包，并且打包脚本一般使用python开发。

Android v1的签名是基于JAR 的，签名jar Signature来自JDK，Android v2的签名是基于APK Signature Scheme v2，是Android 7.0版本引入的，而最新的v2是对v2版本的优化，适用于Android 9.0及以上版本。它们的区别如下：

V1：应该是通过ZIP条目进行验证，这样APK 签署后可进行许多修改 - 可以移动甚至重新压缩文件。
V2：验证压缩文件的所有字节，而不是单个 ZIP 条目，因此，在签名后无法再更改(包括zipalign)。正因如此，现在在编译过程中，我们将压缩、调整和签署合并成一步完成。好处显而易见，更安全而且新的签名可缩短在设备上进行验证的时间（不需要费时地解压缩然后验证），从而加快应用安装速度。

v1签名

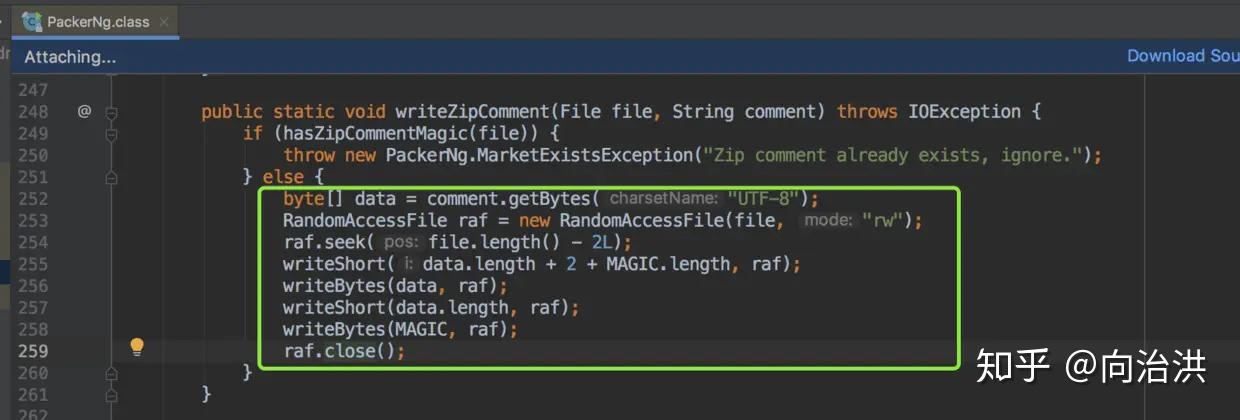

众所周知，apk文件其实就是一个带签名信息的zip文件，根据zip文件格式规范，zip文件末尾有一部分元数据代表zip文件注释，正确修改这一部分数据不会对zip文件造成破坏，如下所示。

针对v1签名，还有其它渠道包打包方案，但是大部分都存在效率问题，例如利用gradle的productFlavors属性打渠道包，速度慢；或者利用META-INF目录不被签名校验的特点，加入文件名为渠道名的空文件，但是读取渠道的时候比较慢，因为需要解压apk，涉及文件的读取。

v2签名

V2签名块中有个区块可以添加一些附属信息，并且不会被签名校验，将自定义渠道信息写入这个区块，生成渠道包。可以参考下美团Walle。正如前文所说，我们使用的python打包脚本，应该不存在上面的问题。

Apk反编译与重打包

反编译

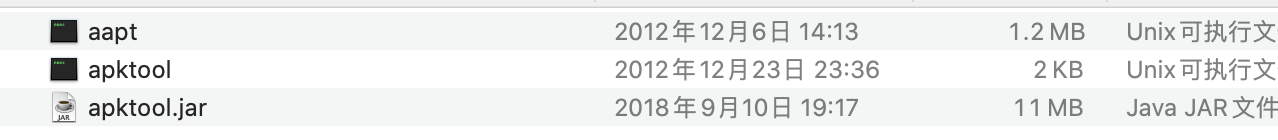

在Android逆向工程中，有一个很重要的工具，那就是Apktool。首先，我们到 Apktool官网下载下工具，当然我们也可以从其他地方进行下载。下载apktool.jar、apktool可执行脚本，放到 /usr/local/bin/ 目录下，然后 command + x 设置权限就可以了。

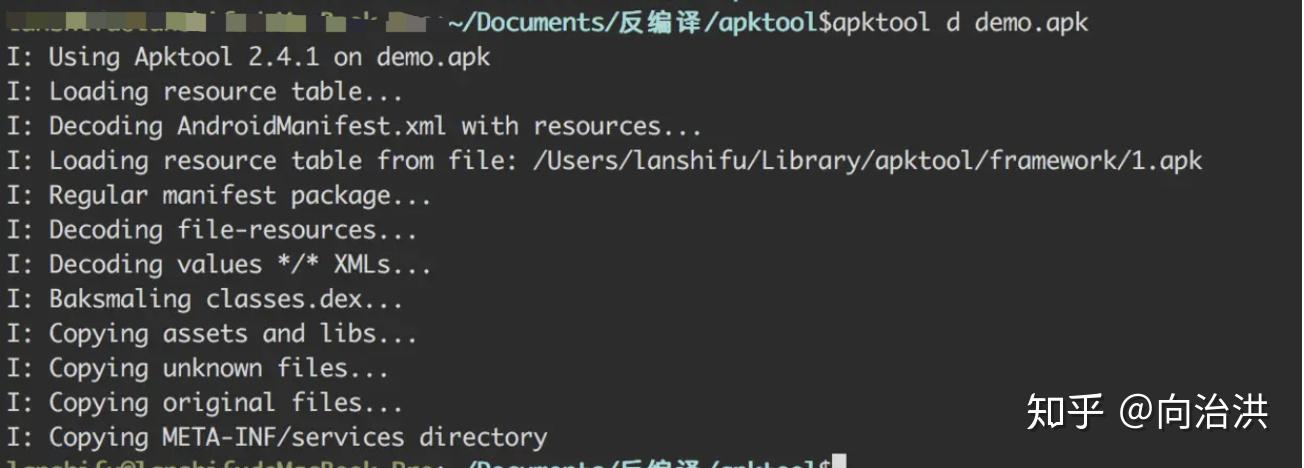

然后，我们使用apktool d命令反编译apk文件，如下所示。

apktool d demo.apk

其中，如果不指定目录那么默认会输出到原目录，如果需要指定目录，那么可以使用-o 参数来指定输出目录。反编译之后，接下来就可以修改资源文件或者字节码。

回编译

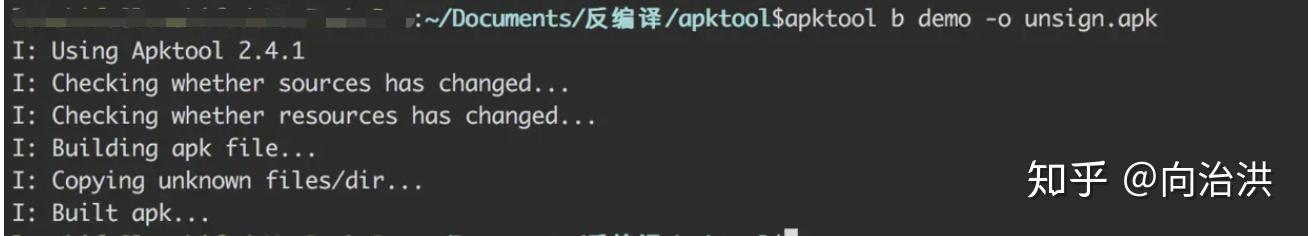

修改资源文件或者字节码文件后，我们需要回编译包，回编译的命令如下。

apktool b demo -o unsign.apk

不过，上面的输出的是未签名的apk，需要签名才能安装到手机上。

apk签名

对于Android应用开发来说，可以直接使用Android Studio来制作一个签名文件。但是，单独给一个未签名的apk签名，就需要借助签名工具，v1签名是使用jarsigner，v2签名是使用apksigner。其中，v1签名的命令如下：

jarsigner -verbose
-keystore [签名文件路径]
-keypass [密码]
-storepass [密码]
-signedjar [输出apk路径] [需要签名的apk路径]
-digestalg [摘要算法的名称如SHA1]
