利用CANoe中的Callback机制实现诊断通信
除了报文记录、仿真、测试等功能外，CANoe本身也是一款功能非常强大的诊断仪。它为用户提供了两种实现诊断的方式，一种是图形化的界面，另一种是使用CAPL语言编写代码。对于后者，CAPL提供了一些应用层的函数，比如DiagSendRequest（），DiagSendResponse()，用它们将diagRequest和diagResponse对象发送出去，然后用on diagRequest或on diagResponse这种由CAPL提供的事件处理机制对收到的请求或响应（取决于仿真的是tester还是ECU）进行接收。利用这种方法我们不需要接触应用层正面的tp层，它可以用于验证应用层的一些功能，比如诊断命令和响应的格式等。但是有些情况下我们的测试或仿真工作是需要控制tp层的，这个时候就需要用到CANoe提供的Callback机制，全称CAPL Callback Interface，简称CCI。
CCI是一种连接CAPL程序应用层和传输层的手段，它由一系列事件触发的函数组成（比如其他的函数被调用，或者有数据到达传输层），如果想要使用CCI，则需要我们自己去将这些函数的内容实现，CCI的格式已经由CAPL规定好，它的函数名称、参数、返回值等都是定好的，而函数内容则是由用户完成的。
利用CCI可以实现的某些目的举例：
- 改变CAN ID，测试ECU是否只对自己的CAN ID进行响应。
- 故意将发送的消息延时一段时间，测试对方的timeout值是否准确。
- 改变传输层中的消息内容，比如填充位，验证通信行为。
由CAPL提供的CCI函数包括
void _Diag_SetChannelParameters()
void _Diag_DataRequest (BYTE data[], DWORD count, long furtherSegments)
void _Diag_SetupChannelReq()
void _Diag_SendFunctional()
由具体的传输层动态库提供的CCI函数（以osek_tp.dll举例），比如
CanTp_SendCon() 用于指示消息发送状态
CanTp_ReceptionInd() 用于指示有消息到达传输层
传输层动态库提供的CCI函数在因为某些事件发生而被自动调用的时候，需要在里面调用CAPL提供的函数，用于向应用层传递信息，对于上面这两个CCI函数来说，分别应该在里面调用void Diag_DataCon (long count)和void Diag_DataInd (byte rxBuffer[], long count, long sender)。

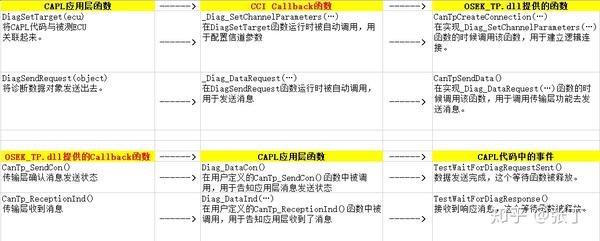

这张图展示了CCI的位置，它相当于应用层和传输层的粘合剂。下面举几个例子来说一下如何使用CCI。下面的几个例子展示了callback函数如何被调用以及如何调用别的函数。callback函数有两种情况下被调用，一种是某些特殊的CAPL函数被调用，另一种是发生了消息事件（比如发送或接收到消息）。
在我们自己定义callback函数时，无论是CAPL还是其他tp动态库定义的callback函数，都需要遵循一定的规则，调用一些必需的函数。比如下面这个osek_tp.dll提供的CanTP_DataCon函数，就必须调用CAPL提供的Diag_DataCon函数。
CanTP_DataCon( long count)
{
/* This function gets the number of bytes succsessfully sent */
Diag_DataCon( count);
}
