基于 FastDeploy

将 PicoDet 部署到 Jetson Nano 上

之 C++ 版

本文于2022年9月底发布，感谢飞桨达人创造营！！感谢 FastDeploy！！请大家到 FD主页点star支持！

本文将从Jetson Nano 2G（创乐博套件）的开箱到目标检测模型的部署，做一个全流程的详解，力求为 Jetson Nano 新手提供一站式的手把手教程，如有不全面的地方，欢迎大家随时补充。

全文包括如下几个部分，最好按顺序操作：

一、极简开箱照
二、组装
三、系统烧录
四、扩充磁盘空间
五、增加虚拟内存 swapfile
六、开发环境搭建
七、获取导出后的 PicoDet 模型
八、基于 FastDeploy 的 C++ 部署
九、使用 MIPI CSI 摄像头的 Demo
十、总结和展望

其中部分内容会直接给出大佬的链接，以避免重复造轮子。（再次感谢巨人前辈提供肩膀）

一、极简开箱照

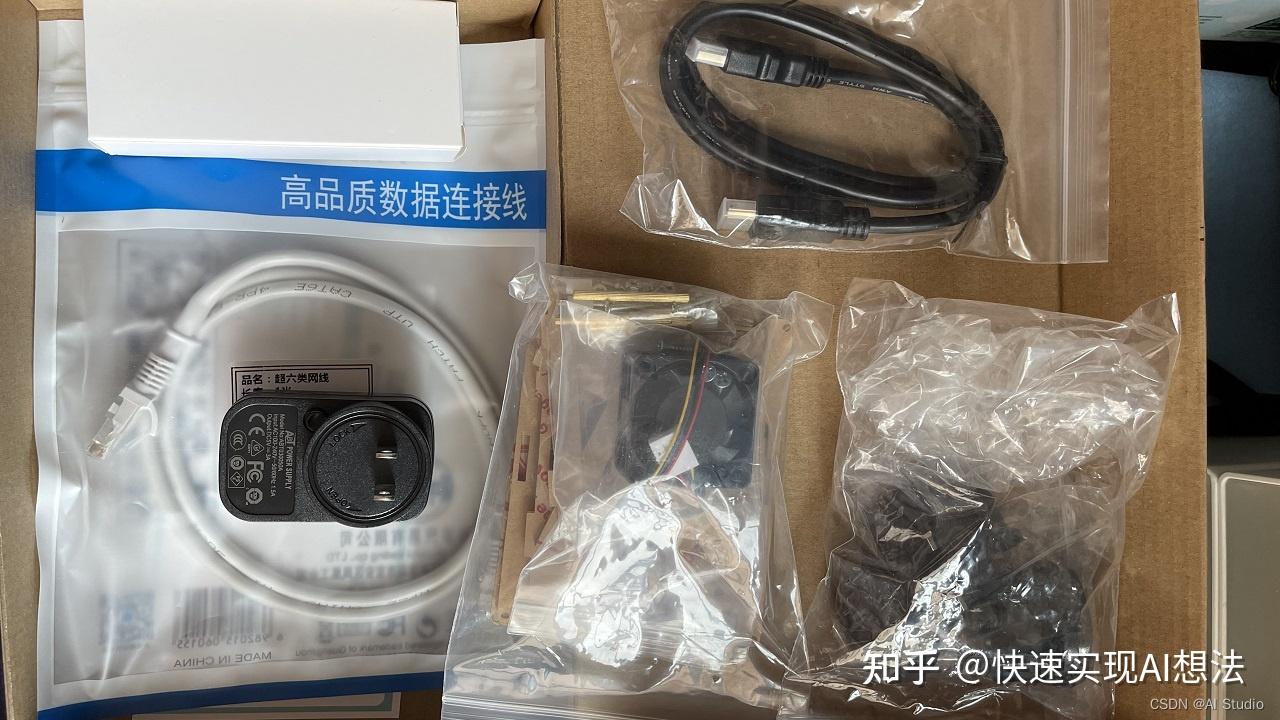

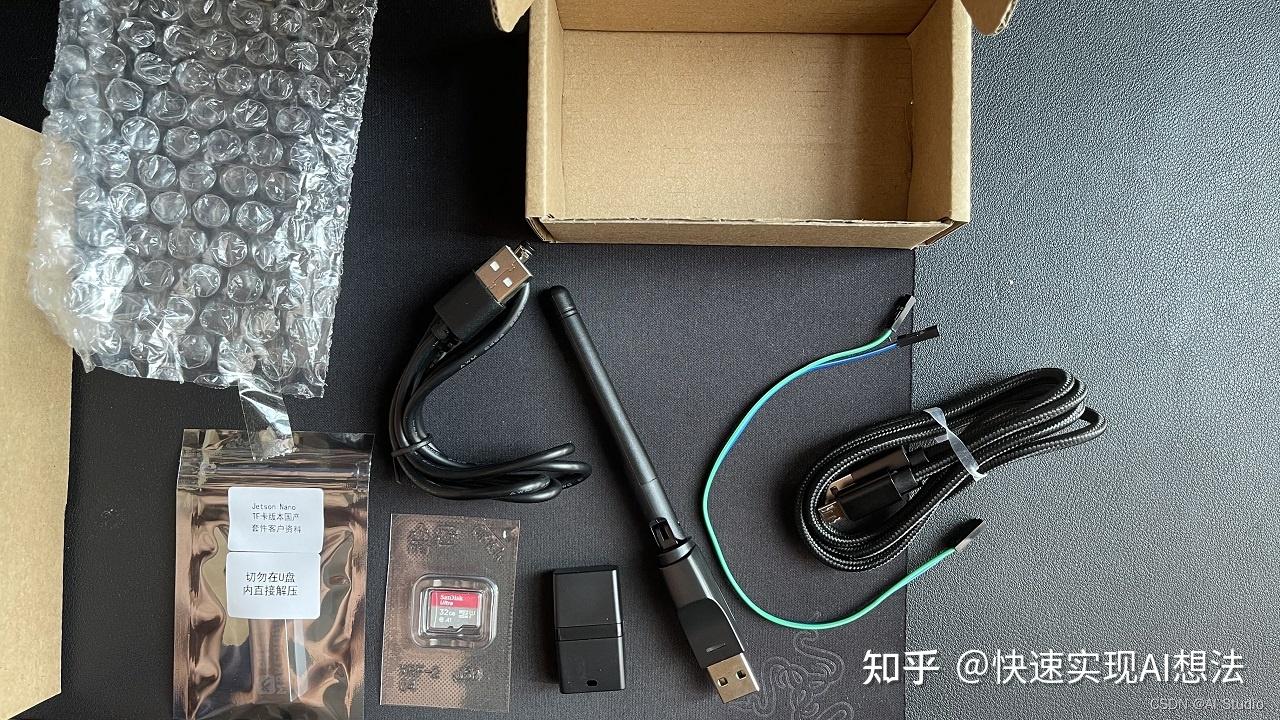

套件包括：主板、散热器、风扇、USB口wifi、保护壳、电源、micro usb数据线、HDMI线、网线、跳线、sd卡、读卡器、资料U盘。

二、组装

这步很简单，先把风扇装好就可以了。

【注意】：烧录成功之前不要装亚克力保护壳，因为装完之后会挡住插跳线的针脚。也可以先不装跳线针脚的那一面。

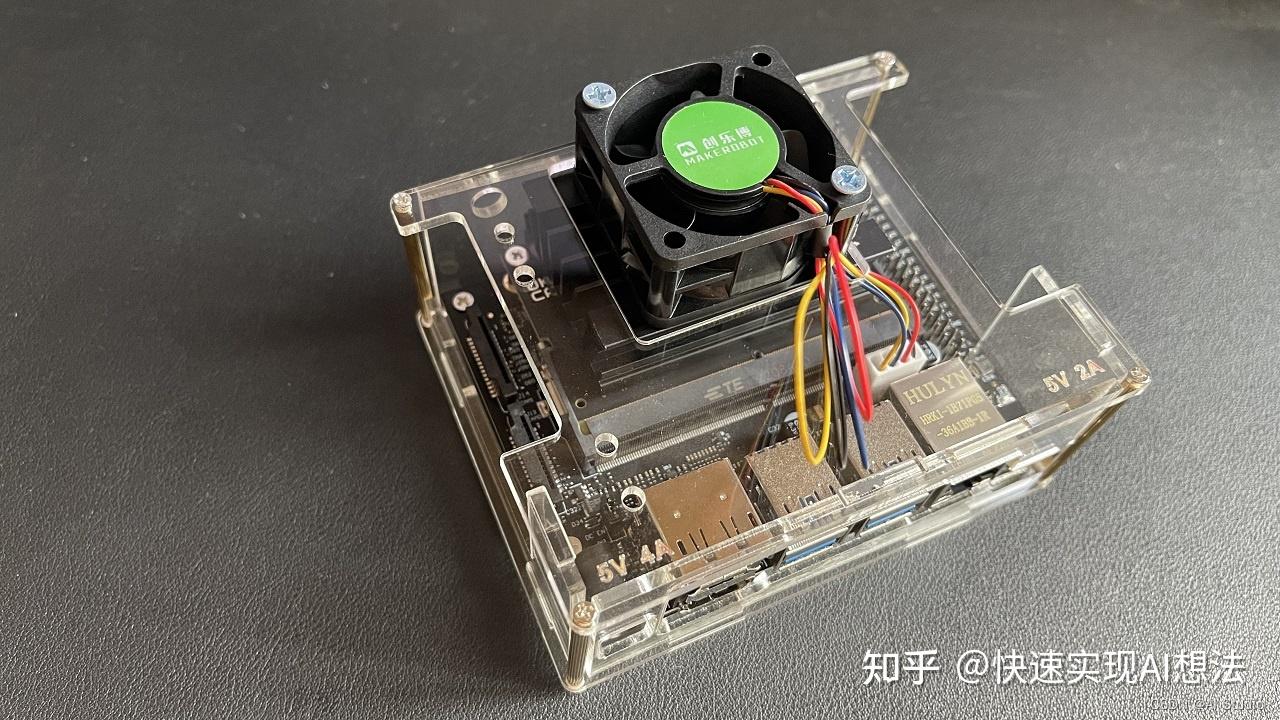

风扇电源线连接位置如图，注意方向不要插错了，错了也插不进去。

三、烧录

请注意，本文针对的是创乐博的套件。

如果是原厂套件，可以参考此文。

同时，也建议使用创乐博的同学按照资料U盘里的视频教程操作。

总体来说，烧录分为两大部分：

第一部分为烧录eMMC引导；
第二部分是把Jetson Nano的系统镜像烧录到 SD 卡里。

这两部分缺一不可。

第1步：启动虚拟机

在你的PC机上，安装VMware，并载入资料U盘内提供的虚拟机文件：YourPath\2.虚拟机镜像\clb_jetson_ubuntu1804\clb_jetson.vmx

这个虚拟机镜像里已经准备好了烧录的环境，无需额外安装其他工具即可直接可以使用。

第2步：设置烧写模式

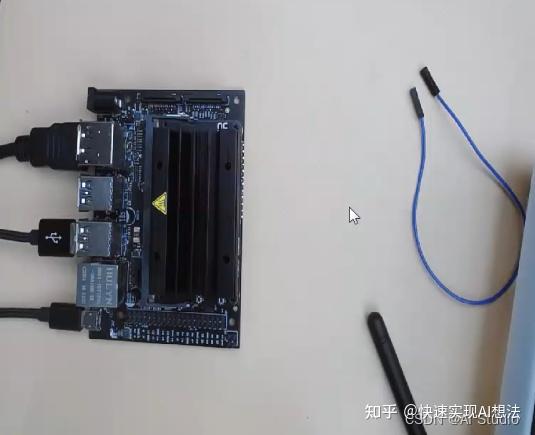

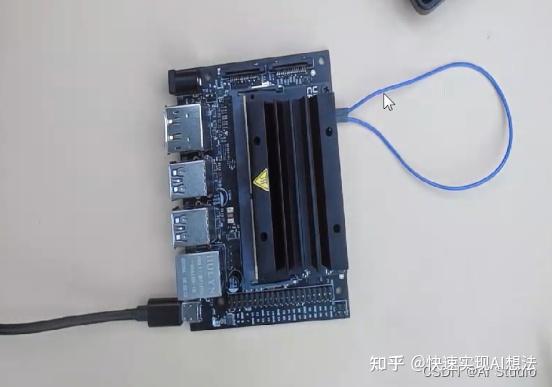

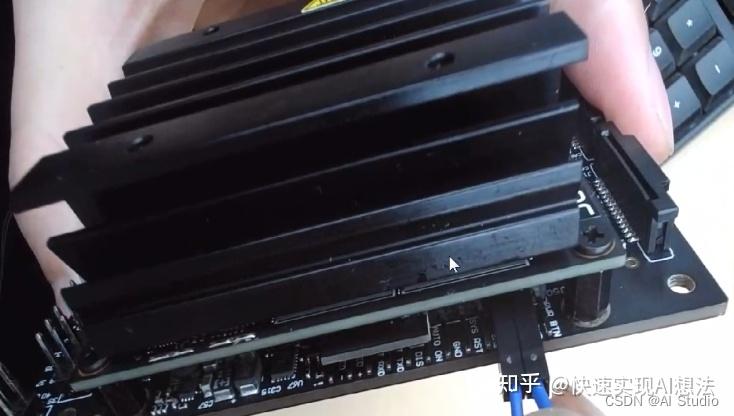

用跳线连接Nano主板的2、3针脚，既设置烧写模式，如下图：

第3步：连接数据线

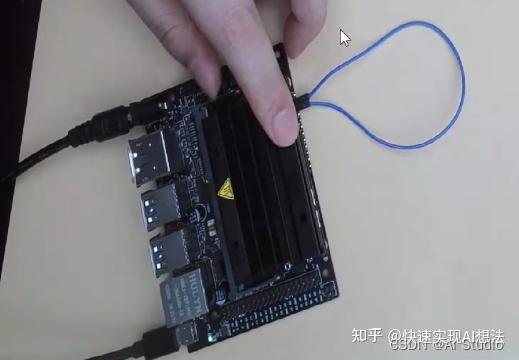

连接PC机的USB口和Nano的Micro USB口，如下图：

第4步：上电

上电。

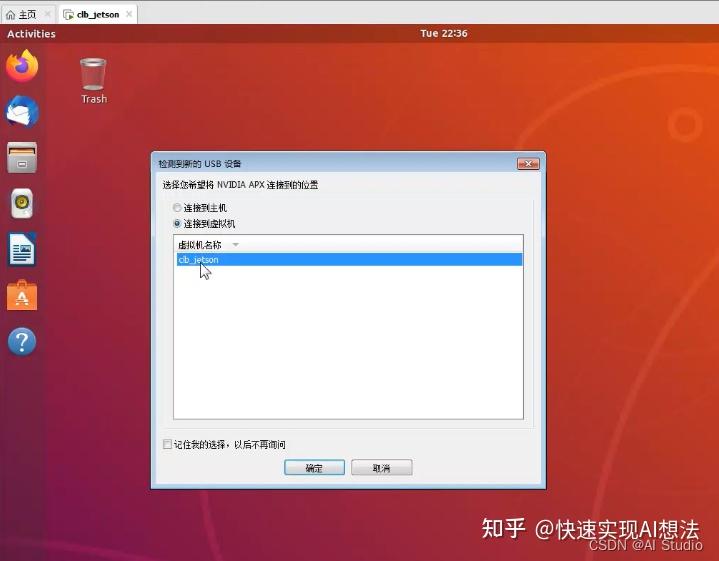

此时虚拟机会自动弹出检测到USB设备。选择连接到虚拟机。

第5步：开始烧录eMMC

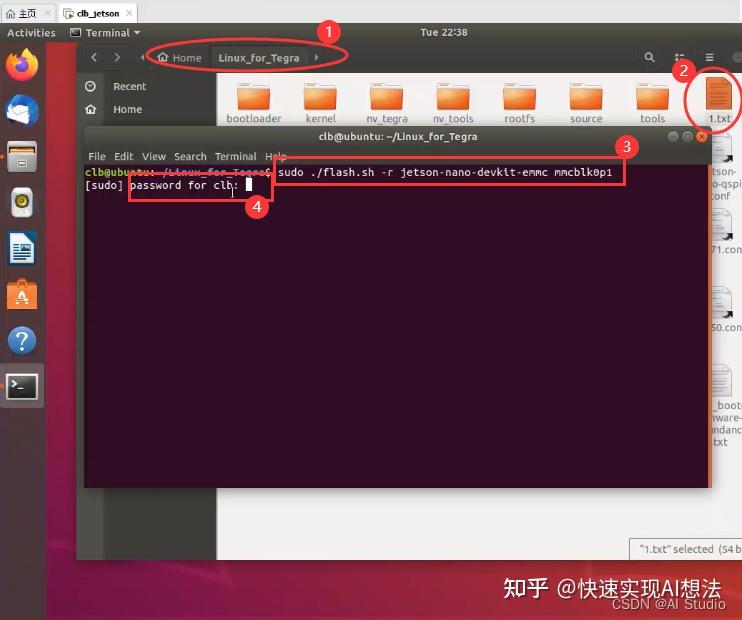

在PC端的虚拟机内，进入到 Linux_for_Tegra 目录，找到 1.txt文件，将其中的命令复制粘贴到命令行，运行，并输入开机密码，即可开始烧录。

等待几分钟，看到如下提示，则烧录成功，此时可以退出虚拟机：

第6步：烧录SD卡

在PC上安装 Balena Etcher 烧录工具。

然后，将SD卡放入读卡器，并插入PC。

此后的SD卡烧录方法与原厂套件的烧录方法相同，此处不再赘述，直接按这篇文章里的步骤操作即可。

【注意】写入 SD 卡的数据以 Linux 的 ext4 格式存在，因此在 Windows 下面是无法识别的，请 Windows 使用者无需惊慌（有遇到不少用户在 Windows 下看不到数据，还以为自己没有安装成功）。

第7步：启动前的准备

【注意】一定要先拔掉Nano的电源，然后再把SD卡插入到Nano上。

【还要注意】再次上电之前，需要将跳线拔掉。

第8步：启动Nano

把Nano连接到显示器，再接上鼠标键盘，就可以上电启动了。

如果没有多余的显示器、鼠标、键盘，可以参考此文，通过远程桌面或者SSH的方式连接到Nano，此处不再赘述。

烧录问题汇总

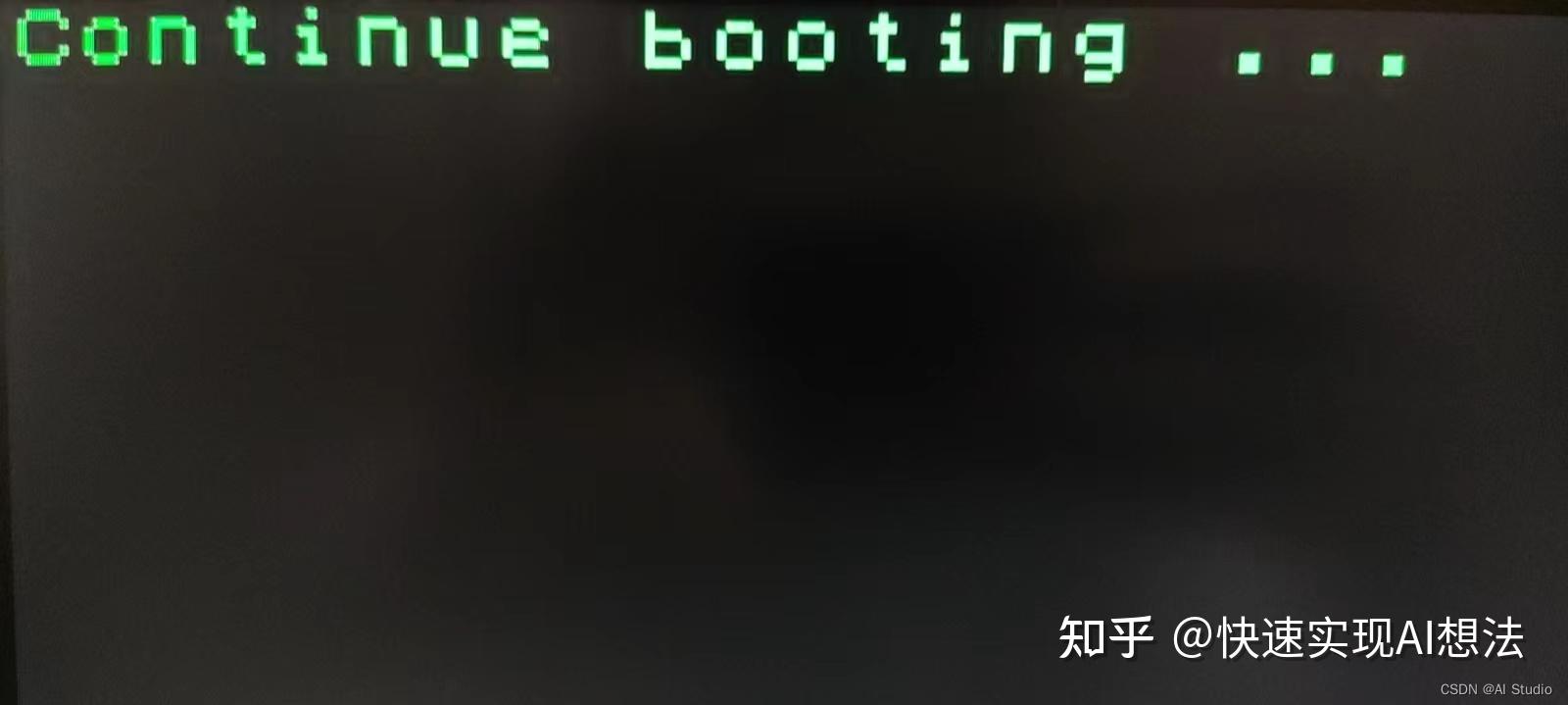

开机显示如下画面：

这是因为只做了SD卡的烧录，没有对eMMC进行烧录。

请按照eMMC烧录步骤操作，即可解决问题。

（更多问题会持续汇总更新，请大家在评论区留言，我会持续补充。）

四、扩充磁盘空间

在SD卡写入系统后，默认会有一部分可用磁盘空间是被隐藏的，因此我们需要把它释放出来。

操作方法很简单，在Nano上直接安装 gparted 工具（sudo apt-get install gparted），运行工具后找到SD卡（一般为/dev/sda1）右击已分配的分区，resize，拖到很靠右又不是全部在右边的地方，然后就可以开始了。

这里有官方视频教程，请大家参考。

五、增加虚拟内存 swapfile

Jetson Nano 2GB 的内存相对弱势，所幸 Linux 提供了一种 SWAP 技术，能将存储设备空间作为虚拟内存使用，性能虽然不如物理内存，但也能支撑更多深度学习的计算。

官方提供的操作方法在这里的“4.1增加交换空间大小”章节。如法炮制即可，此处不再赘述。

六、开发环境搭建

1. 建议移除LibreOffice

这会为系统省很多空间，而且这个软件对做深度学习和计算机视觉算法也没什么用。

sudo apt-get purge libreoffice
sudo apt-get clean

2. 安装必要的包

sudo apt-get install build-essential make cmake
sudo apt-get install git g++ pkg-config curl

此外，建议将cmake升级一下，参考这里的方法.

3. 安装jetson-stats工具包

该工具包的jtop工具可以实时显示系统资源情况、检测nano温度等。

按照这里的步骤操作即可。

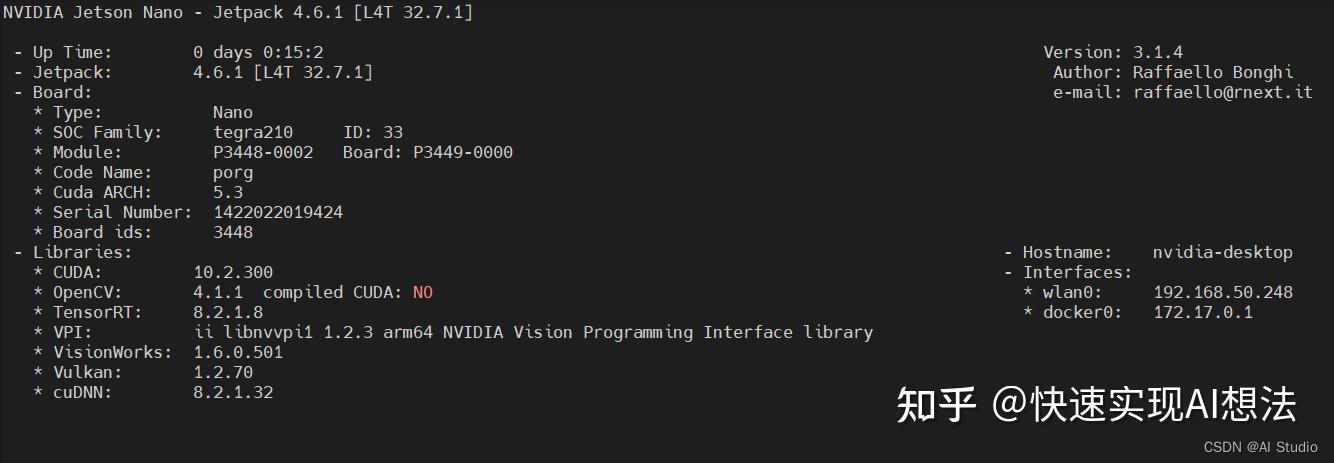

通过 jtop 查得本文的主要硬件及软件版本如下：

Jetpack = 4.6.1
opencv = 4.1.1 compiled CUDA：NO
CUDA = 10.2.300
cuDNN = 8.2.1.32
TensorRT = 8.2.1.8

七、获取导出后的 PicoDet 模型

本文将采用 PicoDet-s-416 检测模型，实现对垃圾的检测。

关于模型的生产过程，请移步这里：基于PP-PicoDet v2 的路面垃圾检测

其中，导出好的模型，保存在本项目的此目录下：

~/work/PicoDet-s-416-DHQ-exported

同时，在此目录下也提供了一张测试图片：


需要说明的是，由于此模型是使用Demo数据训练的，因此精度不高。感兴趣的同学可以自行收集更多数据，参考原文重新训练。

八、基于 FastDeploy 的 C++ 部署

1. FastDeploy 在Nano + Linux下的环境要求

cmake >= 3.12
gcc/g++ >= 8.2
python >= 3.6
cuda >= 11.0 （Linux默认安装路径在/usr/local/cuda下）
cudnn >= 8.0
TensorRT、Paddle Inference、ONNXruntime等推理引擎，会在SDK中包含，不需要单独安装。

2. 在 Nano 上直接编译 FastDeploy 的 C++ SDK

编译前，需安装patchelf：

sudo apt-get install patchelf

然后开始拉取 FastDeploy的代码，并编译：

git clone https://github.com/PaddlePaddle/FastDeploy
cd FastDeploy
mkdir build && cd build
cmake .. -DBUILD_ON_JETSON=ON -DENABLE_VISION=ON -DCMAKE_INSTALL_PREFIX=${PWD}/fastdeploy_cpp_sdk
make -j8
make install

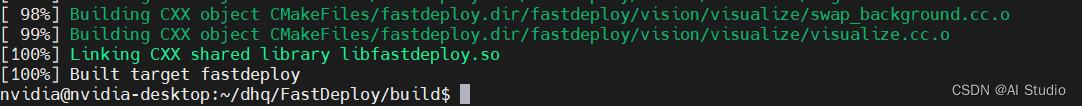

整个编译过程在Nano上进行，大概3-5分钟可以编译完成。之后在FastDeploy/build/fastdeploy_cpp_sdk目录下的即为编译产出的C++部署库。包括C++的实例代码也在里面。

【注意】FastDeploy在编译时会依赖第三方库Eigen，因此会自动拉取Gitlab上源码，如遇编译时拉取Eigen源码问题，可先使用如下命令配置git：

git config --global http.sslverify false

【还要注意】在Jetson上编译FastDeploy，当打开开关BUILD_ON_JETSON时，会默认开启ENABLE_ORT_BACKEND和ENABLE_TRT_BACKEND，即当前仅支持ONNXRuntime CPU或TensorRT两种后端分别用于在CPU和GPU上的推理。这一点，在后文演示推理时，还会提到。

3. PicoDet 的 C++ 部署示例

配置依赖库的搜索路径

FastDeploy 非常贴心的准备了把依赖库导入环境变量的脚本：fastdeploy_init.sh，避免大家手动添加导致错误。

脚本位于：

YourPathTo/fastdeploy_cpp_sdk/

在此目录下，直接执行此命令，即可完成导入：

source fastdeploy_init.sh

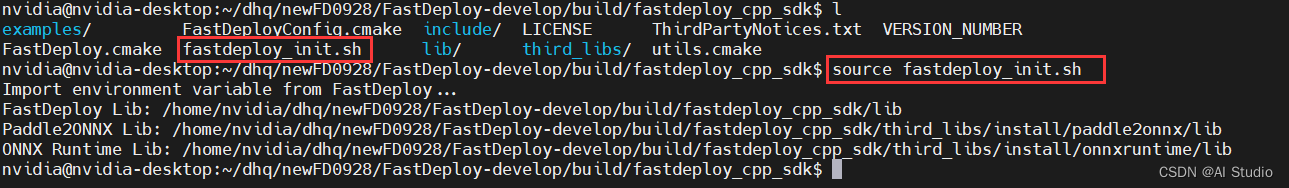

导入结果如图：

FastDeploy 提供的示例代码位于：

YourPathTo/fastdeploy_cpp_sdk/examples/vision/detection/paddledetection/cpp/infer_picodet.cc

mkdir build && cd build
cmake .. -DFASTDEPLOY_INSTALL_DIR=YourPathTo/fastdeploy_cpp_sdk
make -j

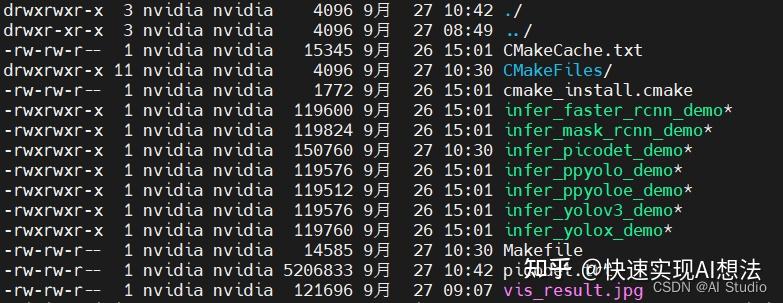

进入到 YourPathTo/fastdeploy_cpp_sdk/examples/vision/detection/paddledetection/cpp/build 目录，可找到编译后的可执行文件： infer_picodet_demo
将导出后的 PicoDet 模型和测试图片拷贝到当前build目录下
可尝试用以下3种方法推理（其实只有2种可用）。命令行的最后一个参数可以是[0, 1, 2]，用于设置推理的方式。

CPU推理

./infer_picodet_demo ./PicoDet-s-416-DHQ-exported trash01.png 0

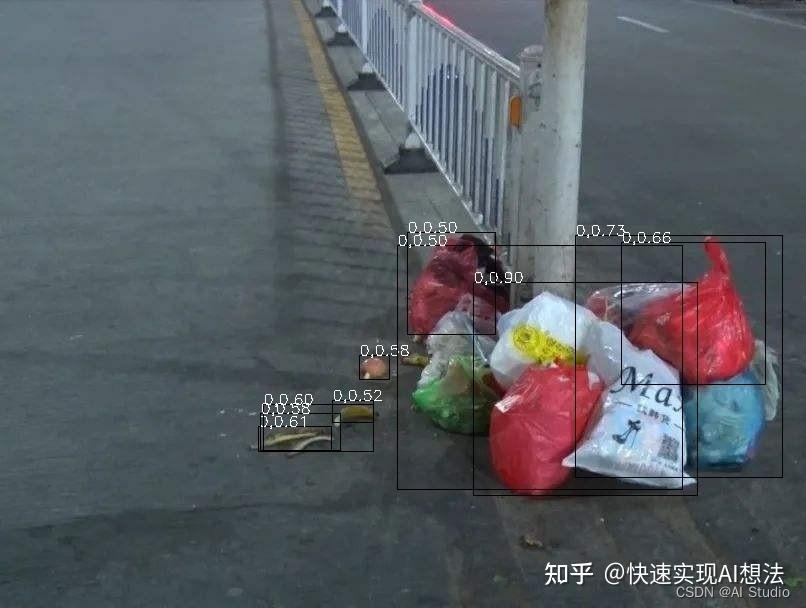

CPU推理耗时 380ms，推理结果的图片，会保存在当前可执行文件目录下。

推理框上的text内容为 {类别ID，置信度}

GPU推理

./infer_picodet_demo ./PicoDet-s-416-DHQ-exported trash01.png 1

【再次注意】
编译FastDeploy时，当打开开关BUILD_ON_JETSON时，会默认开启ENABLE_ORT_BACKEND和ENABLE_TRT_BACKEND，即当前仅支持ONNXRuntime CPU或TensorRT两种后端分别用于在CPU和GPU上的推理。因此，这里的GPU推理并不会生效，而是会自动转成CPU推理。

GPU上TensorRT推理

./infer_picodet_demo ./PicoDet-s-416-DHQ-exported trash01.png 2

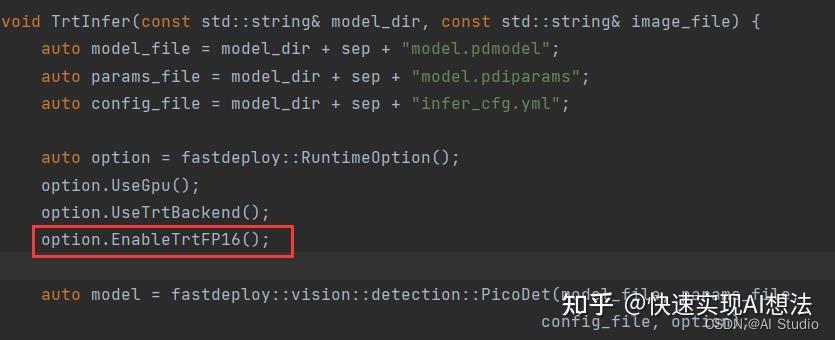

FastDeploy 默认采用TRT-FP32的推理。如果需要使用TRT-FP16的推理，设置的方法很简单，只需要在代码中加入一行 option.EnableTrtFP16() 即可。

细心的朋友会发现，在使用TRT推理时，每次初始化非常耗时，感觉是一直卡在这里：
[INFO] fastdeploy/backends/tensorrt/ http:// trt_backend.cc(416) ::BuildTrtEngine Start to building TensorRT Engine...
实际上，FP32的初始化需要3分钟左右，FP16的初始化需要10分钟！！
那么，如何提速呢？

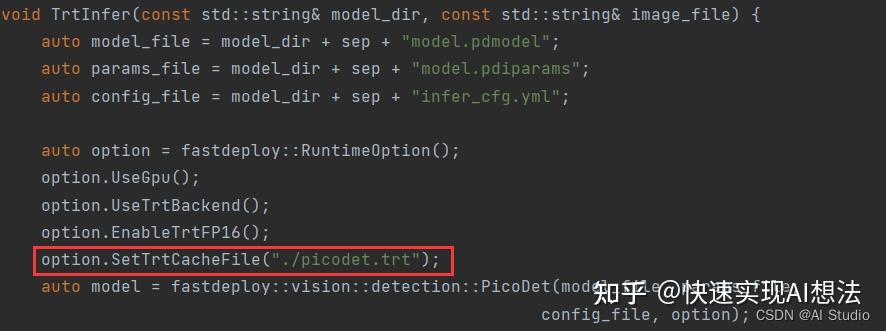

方法也很简单，在代码中加入一行：option.SetTrtCacheFile("./picodet.trt")

这样，第一次初始化完成之后，就会在当前目录下保存TRT的缓存文件 picodet.trt，

这样以后每次运行就直接读取该文件了，避免重复初始化。

【格外注意】当需要在TRT-FP32和TRT-FP16之间切换时，别忘了先删除保存的 picodet.trt 缓存文件。

九、使用 MIPI CSI 摄像头的 Demo

1. CSI 摄像头的安装

【注意】一定要先断电！！！

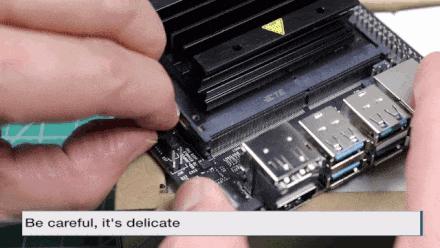

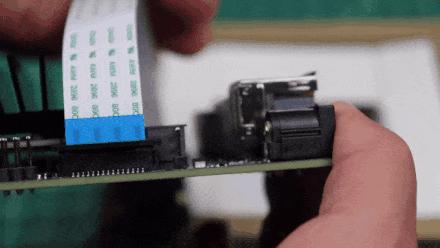

这里放几张示意图：

详情请参考大佬的安装步骤。

安装成功后，先看一下是否可以被系统识别到：

ls /dev/vid*

直接运行命令测试一下：

gst-launch-1.0 nvarguscamerasrc ! 'video/x-raw(memory:NVMM),width=3820, height=2464, framerate=21/1, format=NV12' ! nvvidconv flip-method=0 ! 'video/x-raw,width=960, height=616' ! nvvidconv ! nvegltransform ! nveglglessink -e

2. CSI 摄像头的调用

CSI接口的摄像头调用，比USB的要复杂，但并不难。

C++版本的调用方法如下：

// 定义gstreamer pipeline
std::string gstreamer_pipeline (int capture_width, int capture_height, int display_width, int display_height, int framerate, int flip_method)
{ // DHQ added 20220927
    return "nvarguscamerasrc ! video/x-raw(memory:NVMM), width=(int)" + std::to_string(capture_width) + ", height=(int)" +
           std::to_string(capture_height) + ", format=(string)NV12, framerate=(fraction)" + std::to_string(framerate) +
           "/1 ! nvvidconv flip-method=" + std::to_string(flip_method) + " ! video/x-raw, width=(int)" + std::to_string(display_width) + ", height=(int)" +
           std::to_string(display_height) + ", format=(string)BGRx ! videoconvert ! video/x-raw, format=(string)BGR ! appsink";
// 在主函数中设置参数，并调用gstreamer管道
int capture_width = 1280 ;
int capture_height = 720 ;
int display_width = 1280 ;
int display_height = 720 ;
int framerate = 60 ;
int flip_method = 0 ;
//创建管道
std::string pipeline = gstreamer_pipeline(capture_width,
capture_height,
display_width,
display_height,
framerate,
flip_method);
std::cout << "使用gstreamer管道: \n\t" << pipeline << "\n";
